एक मेटल स्लिटिंग लाइन धातु के एक बड़े रोल को कई संकरे रोल में काटती है।निरंतर उत्पादन प्रक्रिया बहुत सटीक है।धातु के रोल कार्बन स्टील, स्टेनलेस स्टील, एल्यूमीनियम हो सकते हैं।तांबा, निकल आदि, लंबाई और चौड़ाई में भट्ठा अंत आवेदन द्वारा निर्दिष्ट किया गया है।

जब धातु का तार सामग्री मशीन के माध्यम से गुजरती है, तो स्टील का तार अनुदैर्ध्य रूप से बेहद तेज गोलाकार ब्लेड से फिसल जाता है, गोलाकार ब्लेड की संख्या स्लिटिंग की संख्या से तय की जाती है, स्लिट की स्थिति स्लिटिंग की चौड़ाई से तय की जाती है।

मेटल स्लीटिंग मशीन में तीन मुख्य भाग होते हैं- डीकॉइलर, स्लिटर और वाइन्डर।इष्टतम प्रक्रिया गुणवत्ता सुनिश्चित करने के लिए, सेटअप के दौरान प्रत्येक तत्व को सटीक रूप से संरेखित किया जाना चाहिए।

स्टील शीट सबसे व्यापक रूप से इस्तेमाल की जाने वाली धातु शीट है, अधिकांश स्टील शीट कार्बन स्टील है, स्टेनलेस स्टील शीट लोकप्रिय हो रही है और स्टील बाजार में विशेष स्टील शीट पर अत्यधिक ध्यान दिया जा रहा है।प्रत्येक प्रकार की सामग्री का अपना अनूठा चरित्र होता है, ताकत अलग होती है और इस प्रकार स्लीटिंगलाइन क्षमता, स्लीटिंग चाकू, स्लीटिंग स्ट्रेंथ अलग होती है।उदाहरण के लिए हॉट रोल्ड कार्बन स्टील शीट लें।

हॉट रोल्ड एचआर कार्बन स्टील कॉइल्स हॉट रोलिंग मिल से बने स्टील शीट्स की मोटी रेंज हैं।कोल्ड रोल्ड स्टील कॉइल कोल्ड रोलिंग से बनी पतली चादरें होती हैं, जिनकी मोटाई आमतौर पर 2 मिमी से कम होती है, न्यूनतम लगभग 0.2 मिमी, स्लीटिंग प्रक्रिया उच्च परिशुद्धता उच्च गति और इस प्रकार उत्पादक होती है।जीआई और रंगीन चादरें आमतौर पर सीआर स्टील शीट बेस होती हैं और एक ही स्लीटिंग मशीन पर स्लिट होती हैं।

हम ग्राहकों को चुनने के लिए कॉन्फ़िगरेशन के विभिन्न विकल्प देते हैं, ग्राहक अपनी उत्पादन योजना बताता है

• इनकमिंग मदर कॉइल डायमेंशन
• समाप्त बेबी कॉइल विनिर्देश
• वार्षिक उत्पादन
• भट्ठा परिशुद्धता

फिर हम स्लीटिंग स्पीड, स्लीटिंग प्रिसिजन और ऑटोमेशन की गणना करते हैं।प्रत्येक स्लिटिंग लाइन को अनुकूलित किया गया है, इस प्रकार ग्राहक के लिए सबसे उपयुक्त है।

.

संरचना और पैरामीटर्स:

1) कुंडल तैयार करने वाली काठी, 20T भार

2) सिंगल मैंड्रेल अनकॉइलर (508mm मैंड्रेल, 7.5KW प्रेस रोलर के साथ)

3) कॉइल-हेड स्ट्रेटनिंग एंड शॉवेलिंग डिवाइस (हाइड्रोलिक)

4) डबल पिंच रोल और 5-रोलर लेवलर और कॉइल हेड शीयर (30KW एसी, 160 मिमी रोल)

5)गड्ढा संचायक 1 (3m लंबा, 3m गहरा, 2.0m चौड़ा)

6) स्लिटर से पहले साइड गाइड (300-1600 मिमी समायोज्य रेंज)

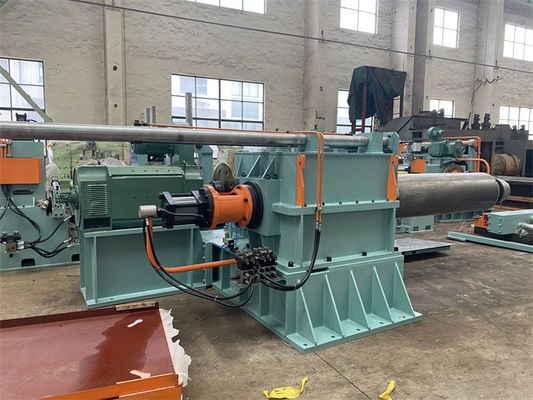

7) स्लिटर (डबल हेड्स फास्ट एक्सचेंज वैकल्पिक है), 220 मिमी आर्बर, 110 किलोवाट डीसी

8) एज स्क्रैप रीलर (ट्रांसमिशन टेबल के नीचे स्थित) 4KW चर आवृत्ति

9) गड्ढे संचायक 2 (3m लंबा, 5m गहरा, 1.6m चौड़ा)

10) प्री-सेपरेटर और टेंशनर, डिफ्लेक्टर रोलर (ऊन महसूस किया गया तनाव)

11) सेपरेटर प्रेस ब्रैकेट 508 मिमी सीमलेस मैंड्रेल के साथ रीकॉइलर

12) कॉइल डिस्चार्जिंग कार, 20T लोड

13) हाइड्रोलिक प्रणाली, वायवीय प्रणाली (7.5KW चर पिस्टन पंप)

14) विद्युत नियंत्रण प्रणाली

लेआउट प्रक्रिया:

कॉइल तैयार करने वाली सैडल, कॉइल लोडिंग कार, प्रेस रोलर के साथ सिंगल मैंड्रेल अनकॉइलर, कॉइल हेड पीलर, पिंच फीडर और 5 रोलर प्री-लेवलर, शीयर, पिट लूप 1, साइड गाइड, स्लिटर, स्क्रैप वाइन्डर, पिट लूप 2, टेंशनर और प्री-लेवलर सेपरेटर, पोस्ट शीयर और डिफ्लेक्टर रोलर, ओवरआर्म सेपरेटर के साथ रीकॉइलर, कॉइल डिस्चार्जिंग कार, (टर्नस्टाइल)

पैरामीटर्स:

विन्यास:
