उत्पाद विवरण:
|
| नाम: | एज ट्रिमर के साथ हाई स्पीड कट टू लेंथ | सामग्री: | हॉट रोल्ड, कोल्ड रोल्ड, जीआई, पीपीजीआई |
|---|---|---|---|
| चादर की मोटाई: | 0.5-4 मिमी | शीट की चौड़ाई: | 500-1500 मिमी |
| शीट की लंबाई: | 1000-6000 मिमी | काटने की गति: | 25 पीसी / मिनट x 2 मी |
| कुंडल आईडी: | 508 मिमी | कुंडल वजन: | 20टी |
| लंबाई सहनशीलता: | +/- 0.5 मिमी | समतलता: | 1 मिमी / एम 2 |
| प्रमुखता देना: | शीट मेटल कट टू लेंथ लाइन मशीन,थिन कट टू लेंथ लाइन मशीन,कट टू लेंथ लाइन एज ट्रिमर के साथ |
||
एज ट्रिमर के साथ पतली शीट मेटल कट टू लेंथ लाइन मशीन
मेटल कॉइल शीट कटिंग टू लेंथ लाइन हमारे मुख्य मशीन उत्पादों में से एक है, हम 15 साल के लिए मेटल शीट कट टू लेंथ लाइन मशीन का निर्माण करते हैं, मलेशिया, केएसए, यूएई, नाइजीरिया, अल्जीरिया, यूएसए, रूस, इथियोपिया को लंबाई लाइन में कटौती की आपूर्ति की है। मिस्र, आदि, लगभग 30 देश,
कॉइल शीट्स को हॉट रोल्ड, कोल्ड रोल्ड, गैल्वेनाइज्ड स्टील शीट्स, स्टेनलेस स्टील शीट्स, एल्युमिनियम शीट्स, लाइट गेज शीट कट टू लेंथ लाइन में फाइन लेवलिंग और फास्ट कटिंग किया जा सकता है।शीट सपाटता +/-1 मिमी प्रति वर्ग मीटर, तेजी से 2m x 28pcs / मिनट काटना बंद करें।
लेवलर, सर्वो लेंथ फीडिंग और फास्ट न्यूमैटिक शीयर का लगातार चलना उच्च गति और उच्च परिशुद्धता का काम सुनिश्चित करता है, स्टैकिंग स्पीड आने वाली कट शीट्स का अनुसरण करती है और प्रत्येक शीट को एक-एक करके तेजी से ढेर करती है, 2 मिमी x 1250 x 15T कॉइल के लिए, इसमें 20 मिनट लगते हैं कट, लगभग 40 मिनट एक कॉइल।
विन्यास
दो सेट कॉइल तैयारी सैडल, बैक टेंशन के साथ सिंगल मैंड्रेल अनकॉइलर, कॉइल हेड प्रेस और पीलर, 4 हाई लेवलर, पिट लूप, सेंट्रल गाइड, फिल्मिंग के साथ सर्वो लेंथ फिक्सिंग, फास्ट शीयर, डिलीवरी बेल्ट टेबल, एक या दो सेट स्टेकर, आउटपुट कार या रोल टेबल।
संघटन
पैरामीटर्स:
| हाई स्पीड लाइट गेज लंबाई में कटौती | मापदंडों |
| स्टील का तार शीट मोटाई (मिमी) | 0.2-1.5 मिमी, 0.25-2.0 मिमी, 0.3 -3.0 मिमी, 0.4-4.0 मिमी |
| स्टील का तार शीट चौड़ाई (मिमी) | 600 मिमी, 1000 मिमी, 1250 मिमी, 1600 मिमी |
| अनकोइलिंग लोड (एमटी) | 10टी, 15टी, 20टी |
| लाइन की गति (एमपीएम) | 80 मी / मिनट |
| काटना सटीकता (मिमी) |
±0.50mm /2m लंबाई में
|
| लेवलिंग सटीकता | ≤±1.0mm/एम2 |
| काटने की गड़गड़ाहट | मोटाई का ≤3% |
| स्टैकिंग परिशुद्धता | चौड़ाई में ≤1.0 मिमी, लंबाई में ≤1.5 मिमी, |
| कुल शक्ति (किलोवाट) | 100KW ~ 130KW ~ 150KW |
| भूमि क्षेत्र (एल एक्स डब्ल्यू) | 25मी x 10मी |
सटीक बनाना:
| भाग | सामग्री, प्रसंस्करण, ब्रांड |
| शाफ्ट, अक्ष, रोलर | 42CrMo, एचबी250-275 |
| फ्रेम, आधार | Q235-A, Q345(16Mn) स्टील प्लेट वेल्डिंग, एनीलिंग उपचार |
| गियरबॉक्स बॉडी | Q345 प्लेट वेल्डिंग, हीट ट्रीटमेंट, सैंड ब्लास्टिंग, प्राइमर पेंटिंग |
| गियर्स: | 40Cr फोर्जिंग स्टील, HB240-255, दांत सख्त, दांत जमीन |
| अनकॉइलर खंड: | 55 # कास्ट स्टील, टेम्परिंग, हार्ड क्रोम कोटिंग और पॉलिशिंग |
| हाइड्रोलिक पंप | युकन पिस्टन चर पंप |
| पीएलसी | सीमेंस S200 |
| सहन करना | एचआरबी, जेडडब्ल्यूजेड, एसकेएफ |
| वायवीय भागों | एयरटैक, एसएमसी |

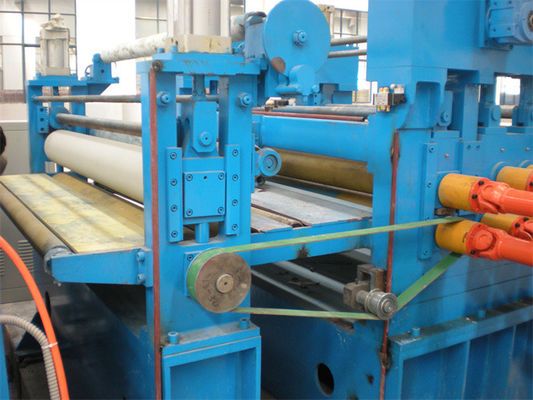

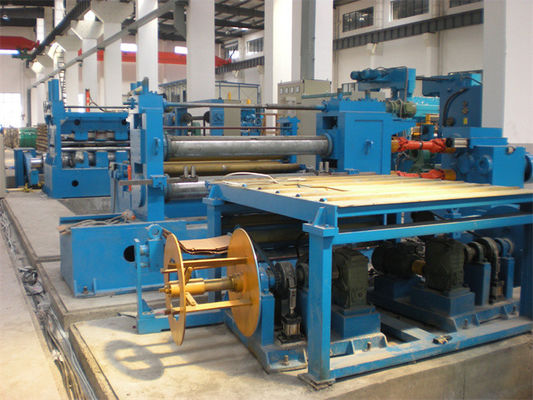

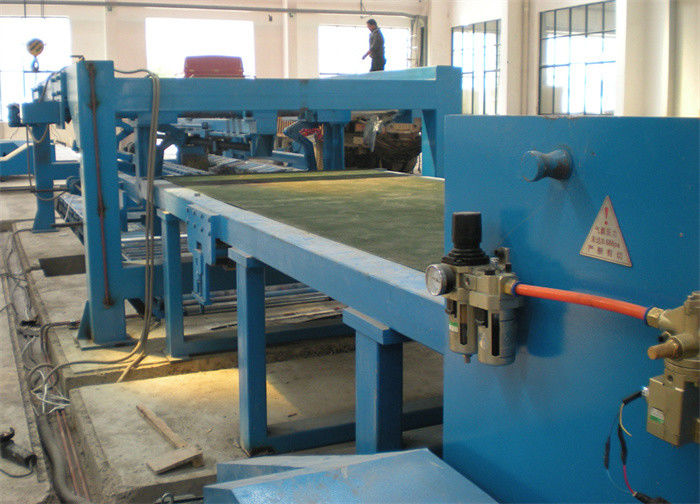

तस्वीरें:
