उत्पाद विवरण:
|
| नाम: | जीआई जीएल स्टील कॉइल कट टू लेंथ लाइन | सामग्री: | जस्ती गैलवेल्यूम स्टील शीट |
|---|---|---|---|
| चादर की मोटाई: | 0.25-2 मिमी | शीट की चौड़ाई: | 300-1250 मिमी |
| शीट की लंबाई: | 500-3000 मिमी | काटने की गति: | 28 पीसी / मिनट x 2 मी |
| कुंडल आईडी: | 508 मिमी | कुंडल वजन: | 15टी |
| लंबाई सहनशीलता: | +/- 0.5 मिमी | समतलता: | 1.0 मिमी / एम 2 |
| कुल शक्ति: | 120 किलोवाट | भूमि क्षेत्रफल: | 22मी x 8मी |
| प्रमुखता देना: | जीएल मेटल कट टू लेंथ मशीन,गैल्वेनाइज्ड कॉइल कट टू लेंथ लाइन,गैलवेल्यूम स्टील शीट कट टू लेंथ लाइन |
||

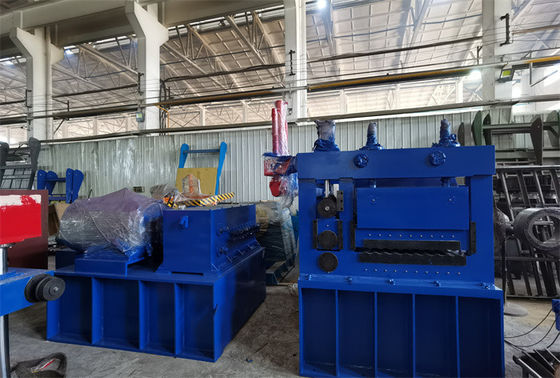

जस्ती गैलवेल्यूम स्टील शीट के लिए जीआई जीएल स्टील कॉइल कट टू लेंथ लाइन
गर्म डुबकी में स्टील शीट पर जस्ता या अलू जस्ता गैल्वेनाइज करें, इलेक्ट्रोप्लाटिंग विरोधी जंग से शीट जीवन को बढ़ा सकता है।फ्लैट शीट बनाने के लिए गैल्वेनाइज्ड स्टील कॉइल शीट लंबाई में कटौती करने के लिए आती हैं, जिसके लिए लक्ष्य तक पहुंचने के लिए उच्च परिशुद्धता होने की लंबाई में कटौती की आवश्यकता होती है:
जस्ती शीट ग्रेड और ताकत:
| डीएक्स51 / डीएक्स52 / डीएक्स53 / डीएक्स54 | वाईएस: 100-300 एमपीए |
| DX51D+Z / DX52D+Z / DC51D+ZF / DC52D+AZ | टीएस: 250-600 एमपीए |
| S350GD+Z / HX340LAD+ZF / HC340/590DPD+Z हाई YS, TS गैल्वेनाइज्ड शीट |
विन्यास:
| सीनियर | अवयव | ब्रांड्स |
| 1 | S7-1500 पीएलसी, एचएमआई | सीमेंस |
| 2 | एसी मोटर्स | सीमेंस बीइड |
| 3 | एसी कन्वर्टर्स | सीमेंस |
| 4 | हाइड्रोलिक वाल्व और पंप | युकेन, जापान |
| 5 | वायवीय वाल्व और सिलेंडर | फेस्टो |
| 6 | सर्वो मोटर और नियंत्रक | यास्कावा |
| 7 | बीयरिंग | एसकेएफ |
| 8 | बिजली के पुर्जे | श्नाइडर |
पैरामीटर्स:
| हाई स्पीड लाइट गेज लंबाई में कटौती | मापदंडों |
| जस्ती कॉइल शीट मोटाई (मिमी) | 0.25-2.0 मिमी, 0.3 -3.0 मिमी, 0.4-4.0 मिमी |
| जीआई कॉइल शीट चौड़ाई (मिमी) | 1000 मिमी, 1250 मिमी, 1600 मिमी |
| अनकॉइलिंग लोड (टी) | 15टी, 20टी |
| लाइन की गति (एमपीएम) | 80 मी / मिनट, 25 पीसी / मिनट x 2 मी |
| काटना सटीकता (मिमी) |
± 0.5 मिमी / मी लंबाई में |
| लेवलिंग सटीकता | ≤±1.0mm/एम2 |
| काटने की गड़गड़ाहट | मोटाई का ≤3% |
| स्टैकिंग परिशुद्धता | चौड़ाई में ≤1.0 मिमी, लंबाई में ≤1.5 मिमी, |
| कुल शक्ति (किलोवाट) | 110KW ~ 130KW ~ 150KW |
| भूमि क्षेत्र (L x W) | 22m x 8m, 25m x 9m |
संघटन:
| नहीं। | संघटन |
| 1 | कॉइल सैडल, कॉइल कार |
| 2 | बैक टेंशन के साथ अनकॉइलर |
| 3 | पिंच और 4 हाय लेवलर |
| 4 | पिट लूप |
| 5 | केंद्रीय मार्गदर्शक |
| 6 | पिंच फीडिंग सर्वो फीडर |
| 7 | फास्ट हाइड्रोलिक कतरनी |
| 8 | डिलीवरी बेल्ट |
| 9 | स्टेकर, एक्स उठाने की मेज |
| 10 | आउटपुट रोल टेबल या आउटपुट कार |
| 1 1 | हाइड्रॉलिक सिस्टम |
| 12 | हवाई प्रणाली |
| 13 | विद्युत नियंत्रण प्रणाली |
विवरण:
