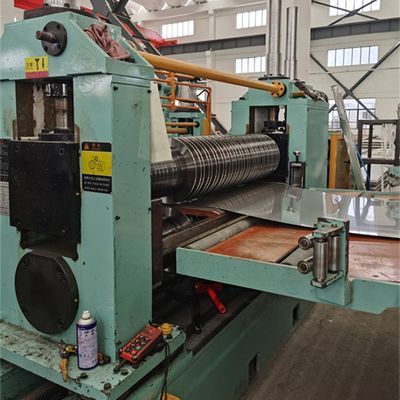

कोल्ड रोल्ड सीआर स्टील शीट (0.2-3 X 1250) के लिए स्टील कॉइल स्लीटिंग लाइन

स्टील कॉइल स्लिटिंग लाइन कोल्ड रोल्ड CR स्टील शीट के लिए(0.2-3 X 1250)

विवरण

स्टील कॉइल स्लिटिंग लाइन एक उच्च प्लास्टिक उपकरण है जिसका उपयोग आयातित या घरेलू रूप से निर्मित बड़ी स्टील कॉइल सामग्री को संकीर्ण और समान लंबाई के स्टील कॉइल में काटने और फिर से लपेटने के लिए किया जाता है।आम तौर पर, इस प्रक्रिया में स्वचालित खिला, आवश्यक स्टील कॉइल काटने, कॉइल धारक आंदोलन, रोलिंग, और काटने गैन्ट्री शामिल है। जरूरतों के अनुसार अनुकूलन योग्य,विभिन्न कॉइल स्टील सामग्री को काटने और फिर से रोलिंग के लिए उपयुक्त, जैसे कि कोल्ड रोल्ड कार्बन स्टील, स्टेनलेस स्टील, कलर कोटेड स्टील प्लेट, एल्यूमीनियम प्लेट आदि।

विभिन्न संचालन प्रक्रियाओं के अनुसार, तीन अलग-अलग प्रकार के स्टील कॉइल काटने वाली उत्पादन लाइनें हैंः मैनुअल, अर्ध-स्वचालित और पूरी तरह से स्वचालित।अर्ध-स्वचालित और पूर्ण स्वचालित उपकरण प्रोग्राम करने योग्य नियंत्रकों से लैस हैं, जो पूरी काटने की प्रक्रिया को स्वचालित रूप से पूरा कर सकता है और वास्तविक समय में विभिन्न परिचालन मापदंडों की निगरानी कर सकता है, जिससे उत्पादन दक्षता और उत्पाद की गुणवत्ता में सुधार होता है।

मैनुअल काटने के उपकरण की तुलना में, उच्च स्वचालन के साथ स्टील कॉइल काटने की उत्पादन लाइनों में उच्च कार्य दक्षता, सरल संचालन, उच्च सटीकता,और विश्वसनीय उत्पाद गुणवत्ताइसलिए, इसका व्यापक रूप से उद्योगों जैसे इस्पात पाइप, भवन, सौर ऊर्जा, बिजली, फर्नीचर, ऑटोमोबाइल, इलेक्ट्रॉनिक्स आदि में कॉइल स्टील कोल्ड प्रोसेसिंग उत्पादन लाइनों में उपयोग किया जाता है।

कार्बन स्टील की चादरें सबसे आम धातु की चादरें हैं, अधिकांश कार्बन स्टील की चादरें कम कार्बन वाली चादरें हैं, मध्यम और उच्च कार्बन वाली चादरें उच्च गुणवत्ता वाली उच्च तन्यता वाली चादरें हैं।गर्म लुढ़का हुआ एचआर कार्बन स्टील कॉइल्स ठंड लुढ़काव प्रक्रिया से पहले स्टील शीट की मोटी रेंज है,

कोल्ड रोल्ड स्टील कॉइल को कोल्ड रोलिंग के बाद पतली चादरें होती हैं, मोटाई की सीमा आमतौर पर 2 मिमी से कम होती है, न्यूनतम मोटाई लगभग 0.2 मिमी हो सकती है, इसके लिए उच्च परिशुद्धता उच्च गति से काटने की आवश्यकता होती है।हम अक्सर सीआर देखते हैं, जीआई और रंगीन चादरें काटने एक ही काटने की मशीन पर. हम ग्राहकों के लिए चुनने के लिए विन्यास काटने लाइनों के विभिन्न विकल्प देते हैं, जो ग्राहकों को उत्पादन की अपनी योजना बता जरूरत है,तो हम काटने की गति की गणना, काटने की सटीकता और स्वचालन। प्रत्येक काटने की लाइन अनुकूलित है, इस प्रकार ग्राहक के लिए सबसे उपयुक्त है।

संरचना और मापदंडः

1)कोइल तैयार करने वाली सीडल, 20T भार

2) सिंगल मंडरल अनकोइलर (508 मिमी मंडरल, 7.5KW प्रेस रोलर के साथ)

3)कोइल-हेड स्ट्रेटनिंग और शफलिंग डिवाइस

4) डबल चिंच रोल और 5-रोलर लेवलर और कॉइल हेड शीयर (30KW AC)

5) गड्ढा संचयक 1 (3 मीटर लंबा, 3 मीटर गहरा, 1.6 मीटर चौड़ा)

6)स्लिटर से पहले साइड गाइड (300-1300 मिमी समायोज्य रेंज)

7)स्लिटर ((डबल हेड्स फास्ट एक्सचेंज वैकल्पिक है), 220 मिमी बार्बर, 110KW डीसी

8)बंद स्क्रैप रीलर (ट्रान्समिशन टेबल के नीचे स्थित) 4KW परिवर्तनीय आवृत्ति

9) गड्ढा संचयक 2 (3 मीटर लंबा, 4 मीटर गहरा, 1.6 मीटर चौड़ा)

10) पूर्व विभाजक और टेन्सर, डिफ्लेक्टर रोलर

11)सेपरेटर प्रेस ब्रैकेट के साथ रिकोइलर 508 मिमी सीमलेस मंडल

12)कोइल डिस्चार्जिंग कार, 20T भार

13) हाइड्रोलिक प्रणाली, पवन प्रणाली 7.5KW पंप

14)इलेक्ट्रिक नियंत्रण प्रणाली

लेआउट प्रक्रियाः

कॉइल तैयार करने वाली सीडल, कॉइल लोडिंग कार, प्रेस रोलर के साथ एकल मंडरल अनकोइलर, कॉइल हेड पीलर, चुटकी फीडर और 5 रोलर प्री-लेवलर, शीयर, पिट लूप 1, साइड गाइड, स्लिटर, स्क्रैप वाइंडर,पिट लूप 2, टेन्सर और प्री-सेपरेटर, पोस्ट शीयर और डिफ्लेक्टर रोलर, ओवरआर्म सेपरेटर के साथ रिकोइलर, कॉइल डिस्चार्जिंग कार, (टर्निस्टाइल)

पैरामीटरः

विन्यासः
