प्रेसिजन स्लिटिंग लाइन के लिए शीट मेटल स्लिटर रीकॉइलर मशीनें

प्रेसिजन स्लिटिंग लाइन के लिए शीट मेटल स्लिटर रीकॉइलर मशीनें

प्रिसिजन स्टील स्लीटिंग लाइन में अनकॉइलर मशीन, स्लिटर मशीन, टेंशनर और रीकॉइलर मशीन आदि शामिल हैं।

• अनकॉइलर मशीन: स्लिटिंग के लिए स्टील कॉइल लोड और अनकॉइल स्टील स्ट्रिप सहन करें।

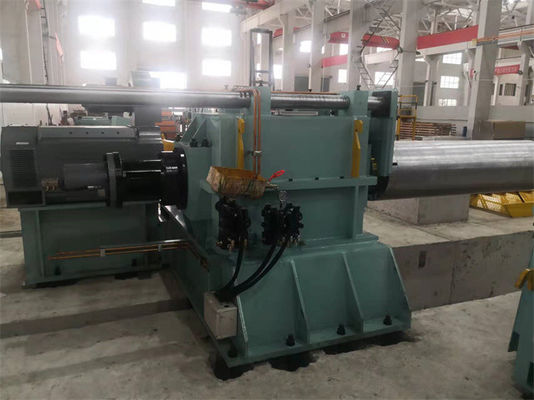

• स्लीटर मशीन: स्टील की पट्टी को अनुदैर्ध्य रूप से स्लिट करने के लिए गोलाकार चाकू पहनने के डबल आर्बर्स, मोटर और गियरबॉक्स दो आर्बर्स को सार्वभौमिक जोड़ों द्वारा चलाते हैं, ऊपरी आर्बर के प्रेस-डाउन को मोटर और वर्म गियर और रॉड द्वारा समायोजित किया जाता है।स्लिटर की शुद्धता बहुत महत्वपूर्ण है, दो आर्बर्स समानांतर होना चाहिए, चाकू और स्पैसर अच्छी परिशुद्धता होनी चाहिए

स्लिटर टूल्स में सर्कुलर चाकू, चाकू और कुशन के बीच स्टील स्पेसर शामिल होते हैं जो स्लिट स्ट्रिप्स को सीधे स्लिटर से छोड़ते हैं।

परिपत्र चाकू सामग्री धातु की पट्टी की सामग्री से भट्ठा करने के लिए भिन्न होती है, स्टील स्पेसर विभिन्न मोटाई में CK45 से बने होते हैं, कुशन सीधे लकड़ी की सलाखों या रबर के छल्ले हो सकते हैं।उच्च परिशुद्धता स्लिटिंग देने के लिए: कैमर +/- 0.10mm/m, एज बर्र्स: ≤0.3mm, स्ट्रेटनेस: ≤0.8mm/m, स्लिट चौड़ाई ±0.1mm।

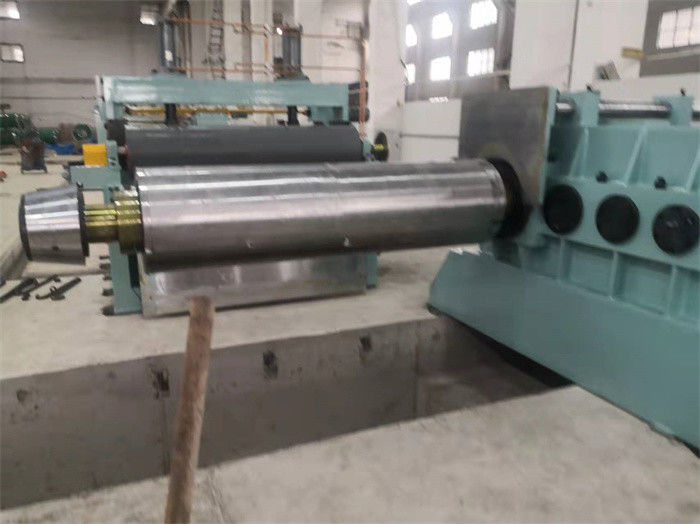

• रीकॉइलर मशीन: रिकॉइलर मैंड्रेल पर रिवाइंड स्लिट स्ट्रिप्स, इसमें प्रेस सेपरेटर, एक्सपेंशन मैंड्रेल, ड्राइव मोटर और ट्रांसमिशन गियरबॉक्स, सपोर्ट आर्म, पुशर शामिल हैं।

पतली शीट वाइंडिंग के लिए, परतों के अंदर स्टील स्ट्रिप्स की सुरक्षा के लिए रिकॉइल मैंड्रेल सीमलेस है।

रिवाउंड स्टील स्ट्रिप्स परतों और किनारों में साफ हैं, टेलीस्कोप 0.5 मिमी के भीतर है

पतली शीट स्लीटिंग मशीन उच्च परिशुद्धता उच्च गति वाली 120 मीटर / मिनट, 150 मीटर / मिनट, 200 मीटर / मिनट, प्रत्येक आधे घंटे में एक कुंडल, प्लस को काट सकती है

निष्क्रिय समय को कम करने के लिए प्रभावी तंत्र की व्यवस्था की जाती है, लोडिंग, हैंडलिंग और अनलोडिंग का समय लगभग 10 मिनट है, प्रत्येक 8 घंटे में 10 कॉइल (10coils x 15T = 150T) स्लिट हो सकते हैं, प्रत्येक दिन दो शिफ्ट 300T।

पात्र:

1. कॉइल स्टोरेज सैडल: कॉइल को सैडल पर तैयार रखें, कॉइल कार (ट्रॉली) कॉइल के नीचे आ सकती है और इसे ऊपर उठा सकती है, जो ओवरहेड क्रेन के काम करने के समय को कम करती है और स्टील कॉइल को क्षतिग्रस्त होने से बचाती है अगर क्रेन सीधे कॉइल कार पर कॉइल लगाती है।
2. कॉइल लोडिंग कार: या तो फ्लोर टाइप कॉइल कार या पिट टाइप, अनकॉइल मैंड्रेल पर कुशल कॉइल लोडिंग सुनिश्चित करें।
3. सिंगल मैंड्रेल अनकॉइलर: हाइड्रोलिक एक्सपेंशन मैंड्रेल 508 मिमी के लिए उचित है, और बड़े आईडी कॉइल्स को अनकॉइलर करने के लिए अतिरिक्त सेगमेंट या रबर स्लीव स्थापित कर सकता है।मैंड्रेल पर लोड विभिन्न आयामों के धातु कॉइल के साथ भिन्न होता है।
4. कॉइल हेड ट्रैक्शन प्रेस आर्म, पीलर फावड़ा प्लेट: कॉइल हेड खोलने और पिंच फीडर में भेजने के लिए एक दूसरे के साथ सहयोग करें।
5. पिंच फीडर और प्रीलेवलिंग उपकरण: थ्रेडिंग में कॉइल हेड को स्लिटर के लिए आगे भेजें, स्वचालित मोड में, स्लिटर के साथ सिंक्रोनस लगातार संचायक लूप में स्ट्रिप भेज रहा है।
6. ग्राउंड में 1# पहला संचायक लूप: थ्रेडिंग चरण के दौरान पतली शीट को पार करने के लिए पुल के रूप में हाइड्रोलिक फ़्लैपिंग प्लेट, स्वचालित मोड में, पिंच फीडिंग और स्लिटिंग गति को सिंक्रोनाइज़ करने के लिए लूप पिट में स्टील ट्रिप जमा करें, फीडबैक के लिए गड्ढे की दीवारों पर इलेक्ट्रिक आइज़ के साथ।
7. प्रेस रोलर्स और साइड गाइड: स्लीटिंग मशीन के केंद्र पर स्टील स्ट्रिप को क्षैतिज और लंबवत गाइड करने के लिए।स्टील स्ट्रिप की चौड़ाई के लिए मैन्युअल रूप से साइड गाइड समायोजित करें।
8. मुख्य मशीन, स्लीटिंग मशीन: डीसी / एसी चालक द्वारा नियंत्रित समानांतर चाकू शाफ्ट, एक चलने योग्य स्लिटर स्टैंड, एक निश्चित स्लिटर स्टैंड, पेंच डाउन तंत्र, ड्राइव और ट्रांसमिशन की एक जोड़ी शामिल है।
9. एज स्क्रैप कोइलर: विंड अप एज स्क्रैप, घुमावदार तनाव साइक्लोइड मोटर द्वारा घर्षण व्हील के माध्यम से प्रदान किया जाता है।
10. 2# संचायक लूप पिट: 1# संचायक पिट के साथ समान संरचना, स्लिटिंग और रीकॉइलिंग की समकालिक गति की गारंटी के लिए, स्लिट स्ट्रिप्स कभी भी लूप में नहीं उलझती हैं।
11. तनाव और गति मापने की इकाई: हाइड्रोलिक वूल फेल्ट टाइप या रोलर टाइप टेंशन रिकॉइलिंग का प्रावधान, रीकॉइलिंग से पहले लाइन की गति को एन्कोडिंग मापता है।
12. डिफ्लेक्टर रोलर और प्री सेपरेटर: रीकॉइलिंग से पहले, स्टील स्ट्रिप्स को क्रम में अलग करें और मैंड्रेल नीपर को रिकॉइल करने के लिए स्ट्रिप्स की दिशा का मार्गदर्शन करें।
13. ओवरआर्म और रीकॉइलर को अलग करना: या तो सीमलेस या ओपन सेगमेंट मैंड्रेल, यह सुनिश्चित करने के लिए कि अच्छा रिकॉइलिंग, कोइलिंग हंप ≤0.5 मिमी, एज डिफरेंस ± 0.10 मिमी।
14. विद्युत नियंत्रण प्रणाली: उच्च गति 200m/min.ü पर काम करने वाली स्लिटिंग लाइन को नियंत्रित करने के लिए Siemens PLC
