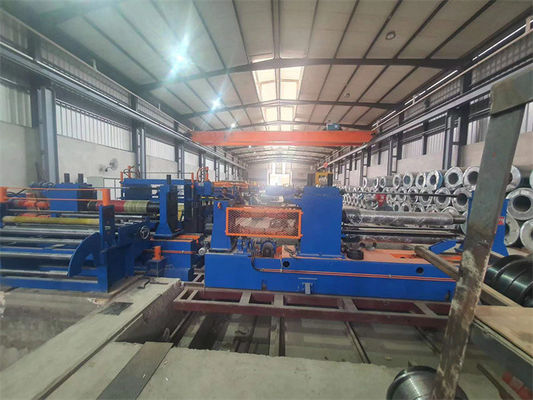

कॉइल टू कॉइल मेटल स्लीटिंग लाइन सीआर कार्बन स्टील शीट स्लीटिंग लाइन डबल स्लिटर हेड्स

सीआर कार्बन स्टील शीट (डबल स्लिटर हेड्स) के लिए कॉइल से कॉइल स्टील स्लिटिंग रिवाइलिंग लाइन

गर्म लुढ़का हुआ एचआर कार्बन स्टील कॉइल गर्म लुढ़का हुआ मिल से बने स्टील शीट की मोटी श्रृंखला है। कोल्ड लुढ़का हुआ स्टील कॉइल कोल्ड लुढ़का हुआ से बने पतले शीट हैं, मोटाई सीमा आमतौर पर 2 मिमी से कम होती है,0 के आसपास न्यूनतम.2 मिमी, काटने की प्रक्रिया उच्च परिशुद्धता उच्च गति और इस प्रकार उत्पादक है। जीआई और रंगीन चादरें आमतौर पर सीआर स्टील शीट आधार और एक ही काटने की मशीन पर स्लिट होती हैं।

हम ग्राहकों को चुनने के लिए विन्यास के विभिन्न विकल्प देते हैं, ग्राहक उत्पादन की अपनी योजना बताता है

• इनकमिंग मदर कॉइल आयाम
• तैयार बेबी कॉइल्स विनिर्देश
• वार्षिक उत्पादन
• स्लिट परिशुद्धता

फिर हम काटने की गति, काटने की सटीकता और स्वचालन की गणना करते हैं। प्रत्येक काटने की लाइन अनुकूलित है, इस प्रकार ग्राहक के लिए सबसे उपयुक्त है।

.

संरचना और मापदंडः

1)कोइल तैयार करने वाली सीडल, 20T भार

2) सिंगल मंडरल अनकोइलर (508 मिमी मंडरल, 7.5KW प्रेस रोलर के साथ)

3)कोइल-हेड स्ट्रेटनिंग और शफलिंग डिवाइस (हाइड्रोलिक)

4) डबल चुटकी रोल और 5-रोलर लेवलर और कॉइल सिर कतरनी (30KW एसी, 160 मिमी रोल)

5) गड्ढा संचयक 1 (3 मीटर लंबा, 3 मीटर गहरा, 2.0 मीटर चौड़ा)

6)स्लिटर से पहले साइड गाइड (300-1600 मिमी समायोज्य रेंज)

7)स्लिटर ((डबल हेड्स फास्ट एक्सचेंज वैकल्पिक है), 220 मिमी बार्बर, 110KW डीसी

8)बंद स्क्रैप रीलर (ट्रान्समिशन टेबल के नीचे स्थित) 4KW परिवर्तनीय आवृत्ति

9) गड्ढा संचयक 2 (3 मीटर लंबा, 5 मीटर गहरा, 1.6 मीटर चौड़ा)

10) पूर्व विभाजक और टेन्सर, डिफ्लेक्टर रोलर (ऊनी महसूस तनाव)

11)सेपरेटर प्रेस ब्रैकेट के साथ रिकोइलर 508 मिमी सीमलेस मंडल

12)कोइल डिस्चार्जिंग कार, 20T भार

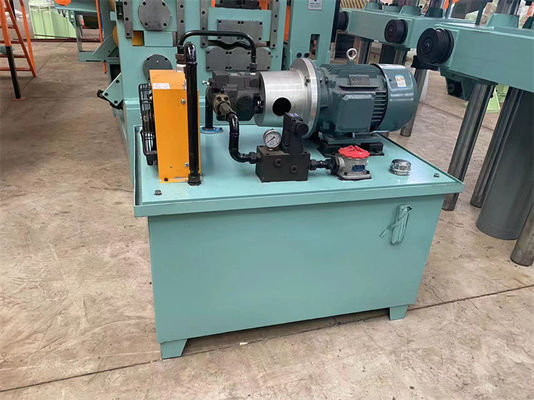

13) हाइड्रोलिक प्रणाली, वायवीय प्रणाली (7.5KW चर पिस्टन पंप)

14)इलेक्ट्रिक नियंत्रण प्रणाली

लेआउट प्रक्रियाः

कॉइल तैयार करने वाली सीडल, कॉइल लोडिंग कार, प्रेस रोलर के साथ एकल मंडरल अनकोइलर, कॉइल हेड पीलर, चुटकी फीडर और 5 रोलर प्री-लेवलर, शीयर, पिट लूप 1, साइड गाइड, स्लिटर, स्क्रैप वाइंडर,पिट लूप 2, टेन्सर और प्री-सेपरेटर, पोस्ट शीयर और डिफ्लेक्टर रोलर, ओवरआर्म सेपरेटर के साथ रिकोइलर, कॉइल डिस्चार्जिंग कार, (टर्निस्टाइल)

पैरामीटरः

विन्यासः
