उत्पाद विवरण:
|
| नाम: | फ्लोर क्रैडल कॉइल कार के साथ स्टील कॉइल स्लिटिंग लाइन | सामग्री: | सीआर, जीआई, जीएल, पीपीजीआई कॉइल शीट |
|---|---|---|---|
| कुंडल चौड़ाई: | 300-1250 | कुंडल की मोटाई: | 0.3-3.0 |
| कुंडल वजन: | 15-25टी | कुंडल आईडी, आयुध डिपो: | 508 मिमी, 2000 मिमी |
| स्लिटिंग की संख्या: | 3 मिमी x 12 स्ट्रिप्स | स्लिटिंग स्पीड: | 0-200 मी / मिनट |
| डबल स्लिटर्स: | तेजी से परिवर्तन | उतराई कार: | प्रेस आर्म के साथ फ्लोर क्रैडल |
| कुंडल उतारना: | घूमने वाला दरवाज़ा | भूमि क्षेत्रफल: | 25मी x 13मी |
| कुल शक्ति: | 380 किलोवाट | मैंड्रेल को पीछे हटाना: | 508 मिमी |
| प्रमुखता देना: | हाई स्पीड स्टील कॉइल स्लीटिंग लाइन,200mpm स्टील कॉइल स्लीटिंग लाइन,200 मीटर / मिनट हाई स्पीड स्लीटिंग लाइन |
||

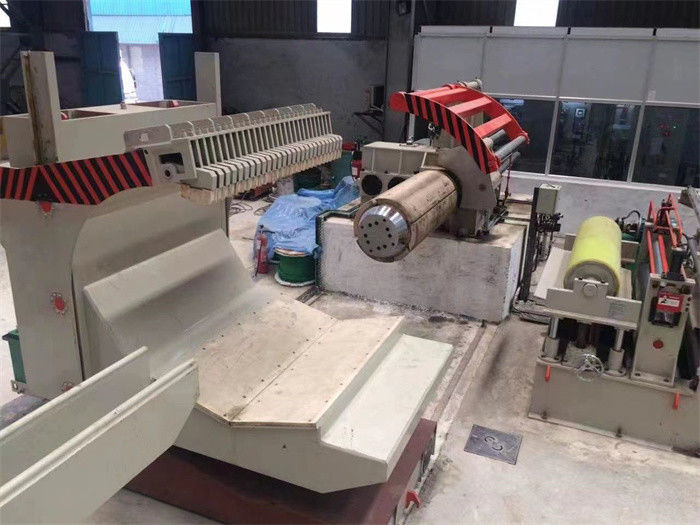

फ्लोर क्रैडल कॉइल कार के साथ 200mpm हाई स्पीड स्टील कॉइल स्लिटिंग लाइन
हमारी हाई स्पीड स्टील कॉइल स्लीटिंग लाइन कई हिस्सों में सुधार करती है, अच्छी स्थिरता और सटीकता दे सकती है।
1. सिंगल मैंड्रेल डिकॉयलर: ऑपरेटर पैनल पर एक बटन दबाएं, सेंट्रल लाइन पर कॉइल को आसानी से एडजस्ट करने के लिए सेंट्रलाइज करें।
खराद का धुरा जिल्द दांत खंड है, अंदर पतली चादर का तार के लिए अच्छा है।
2. पिंच रोलर पिंच फीडिंग के दौरान डिफ्लेक्शन गाइड की भूमिका निभाता है, प्रीलेवलर स्टील शीट आंतरिक तनाव को रिलीज करता है।
3.साइड गाइड यूनिट: स्लिटर से पहले स्टील स्ट्रिप को साइड से और ऊपर-नीचे दिशा में गाइड करने के लिए, 1 से अधिक 2 रोलर्स जोड़ें, ऊपरी रोलर को वायवीय रूप से दबाएं।
4. स्लिटर:
5. स्क्रैप वाइन्डर: वर्टिकल वाइंडिंग या हॉरिजॉन्टल वाइंडिंग, स्क्रैप बॉलर और चॉपर, वैकल्पिक।उच्च गति पतली शीट के लिए आमतौर पर लंबवत प्रकार।
6. प्री सेपरेटिंग और टेंशनर: सभी अलग करने वाले शाफ्ट समान हैं और आसानी से विघटित और स्थापित होते हैं।
तनाव प्रावधान परिवर्तनीय पिस्टन पंप हाइड्रोलिक सिस्टम है, शीर्ष पर दो हाइड्रोलिक सिलेंडर संतुलन दबाव देते हैं।
7. पोस्ट शीयर और डिफ्लेक्टर रोलर: पोस्ट शियर अनियमित स्ट्रिप्स टेल को काट देता है, जिससे रिकॉइलर पर पैकिंग आसान हो जाती है।
डिफ्लेक्टर रोलर पर एनकोडर स्लिटिंग लंबाई को ट्रैक करता है और टच स्क्रीन पर दिखाता है।
8. अनलोडिंग कार फ्लोर क्रैडल टाइप हो सकती है, स्ट्रिप्स को अलग रखने के लिए ओवर प्रेस आर्म के साथ, नई स्टील स्ट्रिप्स वाइंडिंग शुरू की जा सकती है, जबकि कॉइल अनलोडिंग कार स्लिट बेबी कॉइल्स को बाहर निकालती है।
पैरामीटर्स:
| कच्चा माल | तैयार उत्पाद | औजार | शक्ति | क्षमता |
| माँ कुंडल | बेबी कॉइल्स | |||
| आईडी 508 मिमी | आईडी 508 मिमी | डिस्क चाकू आईडी220 x ओडी330 x 10 मिमी | काटने की मशीन 132 किलोवाट | रफ़्तार 0-200 मी / मिनट |
| आयुध डिपो 2000 मिमी | आयुध डिपो 2000 मिमी | चाकू स्पेसर आईडी220x ओडी260 | रीकोइलर 160 किलोवाट | शुद्धता +/- 0.10 मिमी |
| वजन 25 टी | वजन 25 टी | सेपरेटर आईडी 85 x ओडी 180 मिमी | संपूर्ण 380 किलोवाट | वक्रता 0.5 मिमी / मी |
| मोटाई 0.3-3 मिमी | स्ट्रिप्स 1 मिमी x 30 स्लिट्स, 3 मिमी x 12 स्लिट्स | तनाव पैड 1350 x 400 मिमी | कूबड़: | |
| चौड़ाई 300-1600 मिमी | चौड़ाई 20-600 मिमी | नायलॉन स्पेसर: आईडी 85 x ओडी 100 मिमी |
संरचना और पैरामीटर्स:
| नहीं। | संघटन | मापदंडों |
| 1 | फीडिंग कॉइल कार | 25टी |
| 2 | डबल मैंड्रेल अनकॉइलर | Φ508 मिमी, 25T भार |
| 3 | पिंच फीडर और फाइव रोलर लेवलर | Φ160 मिमी, 30KW |
| 4 | हाइड्रोलिक कतरनी | 3 x 1600 |
| 5 | पिट संचायक 1 | 3000 मिमी लंबाई |
| 6 | साइड गाइड और प्रेस रोलर | 300-1600 मिमी चौड़ा |
| 7 | काटने की मशीन | Φ220mm, 132KW + 4KW x 3 |
| 8 | किनारे स्क्रैप वाइन्डर और स्ट्रिप्स पूंछ प्रेस | 7.5KW x 2 |
| 9 | पिट संचायक 2 | 4000 मिमी लंबाई |
| 10 | प्री-सेपरेटर, टेंशनर, बैलेंसिंग रोलर | दो बार अलग होने से ऊन को तनाव महसूस हुआ |
| 1 1 | ReCoiler (डिस्क, पुशर को अलग करने के साथ) | Φ508mm, 160KW, 25T भार |
| 12 | कॉइल डिस्चार्जिंग कार | 25टी |
| 13 | हाइड्रॉलिक सिस्टम | रेक्स्रोथ वाल्व, युकेन पंप |
| 14 | विद्युत नियंत्रण प्रणाली | पार्कर डीसी ड्राइव, सीमेंस पीएलसी और टच स्क्रीन |
