उत्पाद विवरण:
|
| नाम: | हैवी गेज डबल लेवलर कट टू लेंथ | सामग्री: | हॉट रोल्ड Q235, Q195, Q345, S355 |
|---|---|---|---|
| चादर की मोटाई: | 1.5-12 मिमी | शीट की चौड़ाई: | 1000-2000 मिमी |
| शीट की लंबाई: | 2000-12000 मिमी | काटने की गति: | 8 पीसी / मिनट x 2 मी |
| कुंडल आईडी: | 500 - 800 मिमी | कुंडल वजन: | 30टी |
| लंबाई सहनशीलता: | +/- 1.5 मिमी | समतलता: | 2 मिमी / एम 2 |
| कुल शक्ति: | 300 किलोवाट | भूमि क्षेत्रफल: | 40मी x 10मी |
| प्रमुखता देना: | एचआर स्टील शीट कॉइल कटिंग लाइन,हैवी गेज कॉइल कटिंग लाइन,डबल लेवलर्स कट टू लेंथ लाइन |
||
भारी गेज एचआर स्टील शीट डबल लेवलर्स लंबाई लाइन के लिए कट
भारी गेज एचआर स्टील शीट कार्बन स्टील शीट Q235, Q345, S355 है, Yield शक्ति ≤270Mpa तन्यता शक्ति ≤465Mpa, समतल करने वाली लाइन को लंबाई तक काटा गया है, जिसमें decoiler शामिल है, भारी उपयोग है,एक या दोहरे लेवलरशीट की लंबाई को मापने के लिए एचआर शीट के लिए, स्टैकर एक सरल संरचना हैःचुटकी रोल स्टैकिंग रैक पर चादर भेजता है और फिर धक्का देने वाले चादर साफ धक्काडबल लेवलर का अर्थ है कच्चे लेवलर के लिए प्री लेवलर और ठीक लेवलर के लिए मुख्य लेवलर, प्री लेवलर 2 ही है, ठीक लेवलर 4 हाई है,उनके बीच सिंक्रनाइज़ेशन पीएलसी के तहत गति नियंत्रकों द्वारा नियंत्रित कर रहे हैं.
संरचना और मापदंडः
| नहीं. | रचना | पैरामीटर / विन्यास |
| 1 | कॉइल सेडल | 20-30T |
| 2 | डबल मंड्रिल अनकोइलर | Φ500-800 मिमी, 30 टन भार |
| 3 | चिंच फीडर और पांच रोलर लेवलर | Φ220 मिमी, 55 -75 केडब्ल्यू |
| 4 | गड्ढा संचयक | 6000 मिमी |
| 5 | साइड गाइड 1# (वैकल्पिक) | हाइड्रोलिक 1000-2000 मिमी |
| 6 | एज ट्रिमर (वैकल्पिक) |
अलग शरीर, आवृत्ति नियंत्रण, 3-8 मिमी का किनारा |
| 7 | स्क्रैप वाइंडर और ओवर रोल टेबल (वैकल्पिक) | स्क्रैप गाइड, हाइड्रोलिक पुश वाइंडर |
| 8 | साइड गाइड 2# | हाइड्रोलिक 1000-2000 मिमी |
| 9 | 11 रोलर लेवलर | 4Hi, 132KW, Φ190 मिमी |
| 10 | रोटरी एन्कोडर | प्रतिनिधि, ओमरोन |
| 11 | हाइड्रोलिक शीयर | भारी कर्तव्य, 22 किलोवाट |
| 12 | रोल टेबल | 4000 मिमी |
| 13 | स्टैकर | सरल रैक प्रकार, 12 मीटर |
| 14 | हाइड्रोलिक प्रणाली | विटोरी वाल्व, युकेन पंप |
| 15 | विद्युत नियंत्रण प्रणाली | पार्कर डीसी ड्राइव, सीमेंस पीएलसी और एचएमआई |
पात्र:
1अनकोइलर/डेकोइलर
भारी काटने के लिए लंबाई लाइन हैंडल भारी गेज के भारी इस्पात कुंडल। uncoiler डबल mandrels और मजबूत स्लाइडिंग आधार है।
प्रत्येक मंडर में तीन चरण होते हैं, दो मंडरों को हाइड्रोलिक सिलेंडरों द्वारा खोला और बंद किया जाता है।
अनकोइलर के आधार के ऊपर स्थापित बैक टेंशन तंत्र, अनकोइलिंग स्थिरता सुनिश्चित करने के लिए।

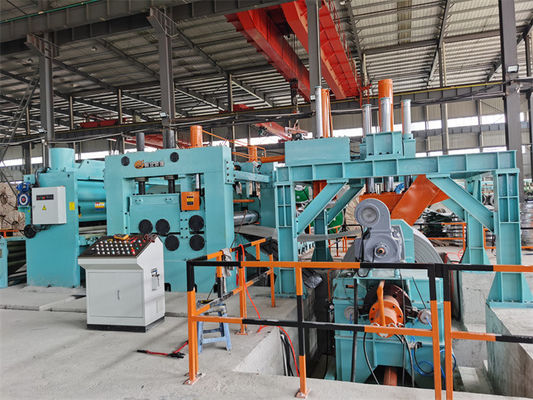

2पोर्टल फ्रेम कॉइल हेड ओपनर
पोर्टल फ्रेम बहुत मजबूत है, फ्रेम के शीर्ष पर स्न्यबर प्रेस रोलर, सीधा रोलर के साथ।
हाइड्रोलिक स्न्यबर रोल प्रेस स्टील कॉइल के ऊपर और इसके दबाने के कोण को समायोजित किया जा सकता है
स्ट्रिप सिर को ट्रैक करने और उसे सीधा करने के लिए स्ट्रिपिंग रोलर आगे पीछे की ओर स्लाइड कर सकता है।
प्री-लेवलर पर स्थापित झाड़ू प्लेट रोलर प्रेस रोल हेड को सीधा करते हुए कॉइल हेड को सपोर्ट करती है।

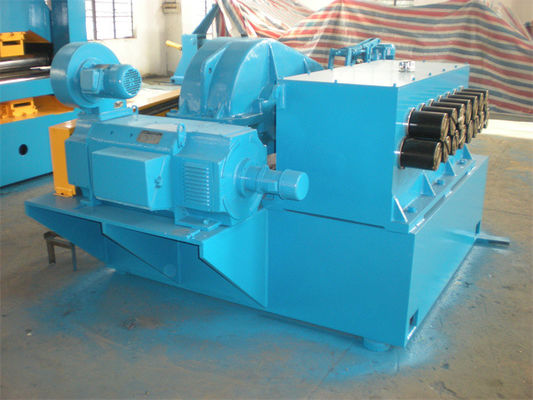

3. पहला 2+5 प्री-लेवलर
रोलर बहुत बड़ा और मजबूत है, स्टील कॉइल के आंतरिक तनाव को कम करता है, रोलर की सतह कठोर और क्रोम लेपित है
ढीला होने वाले झुकने के तनाव को आराम से रहने की स्थिति में लाने के लिए।

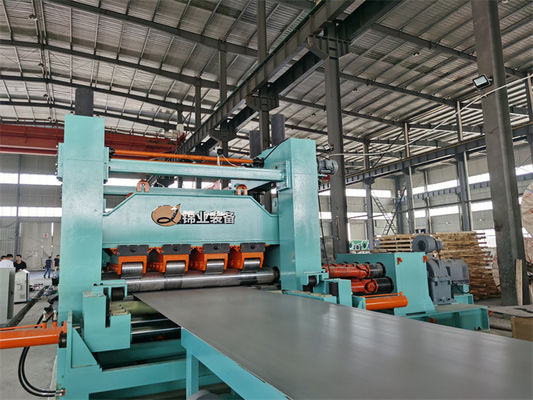

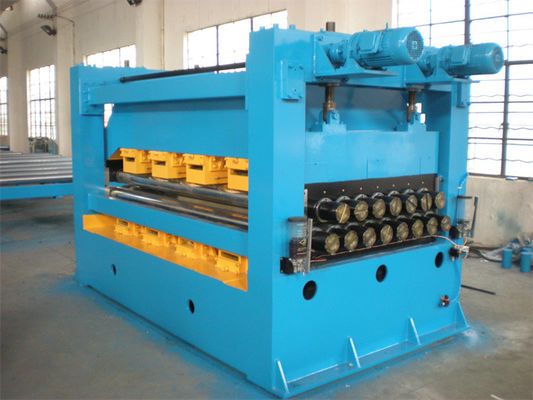

4. भारी शुल्क स्तरक
भारी ड्यूटी लेवलर की संख्या 13pcs, 11pcs, 9ocs होगी, रोलर्स का व्यास 180mm -230mm -300mm होगा,
ऊपरी रोलर्स और निचले रोलर्स का अंतर और कोण समायोजित किया जा सकता है।
कोई स्टॉप लेवलिंग, लेवलर लगातार स्टील प्लेट को दबाने के बिना काम करता है जबकि सिंक्रोन काटने, यह रोलर निशान छोड़ने के बिना स्टील प्लेट की सतह की रक्षा के लिए अच्छा है
जब कतरन काटने बंद कर दिया जाता है, तो समतल करनेवाला क्लच किया जाता है और एन्कोडर माप के तहत रोक दिया जाता है।
5हाइड्रोलिक कतरनी
ट्रैक शीयर: सिंक्रो उच्च आवृत्ति काटने और मजबूत फ्रेम, शीयर के लिए मजबूत हाइड्रोलिक स्टेशन, सिंक्रो ट्रैकिंग स्टील प्लेट चलाने के लिए बड़ी सर्वो मोटर।
हाइड्रोलिक रॉकिंग शीयर एन्कोडर माप के तहत कटौती बंद कर रहा है।
6स्वचालित नियंत्रण, पूरी प्रक्रिया ऑटो मोड में पीएलसी नियंत्रण के अधीन है।
