उत्पाद विवरण:
|
| नाम: | लगातार हाई स्पीड कट टू लेंथ लाइन उपकरण | सामग्री: | रोल्ड स्टील प्लेट्स कार्बन स्टील, कम मिश्र धातु |
|---|---|---|---|
| चादर की मोटाई: | 4-12 मिमी | शीट की चौड़ाई: | 1000-2000 मिमी |
| शीट की लंबाई: | 2000-12000 मिमी | काटने की गति: | 6 पीसी / मिनट x 6 मी |
| कुंडल आईडी: | 508 मिमी, 610 मिमी, 760 मिमी | कुंडल वजन: | 30टी |
| लंबाई सहनशीलता: | +/- 0.5 मिमी | समतलता: | 1.5 -2.0 मिमी / एम 2 |
| कुल शक्ति: | 550 किलोवाट | भूमि क्षेत्रफल: | 55मी x 10मी |
| प्रमुखता देना: | हाई स्पीड फ्लाइंग कट टू लेंथ लाइन,कंटीन्यूअस फ्लाइंग कट टू लेंथ लाइन,कट टू लेंथ और स्लिटिंग लाइन |
||

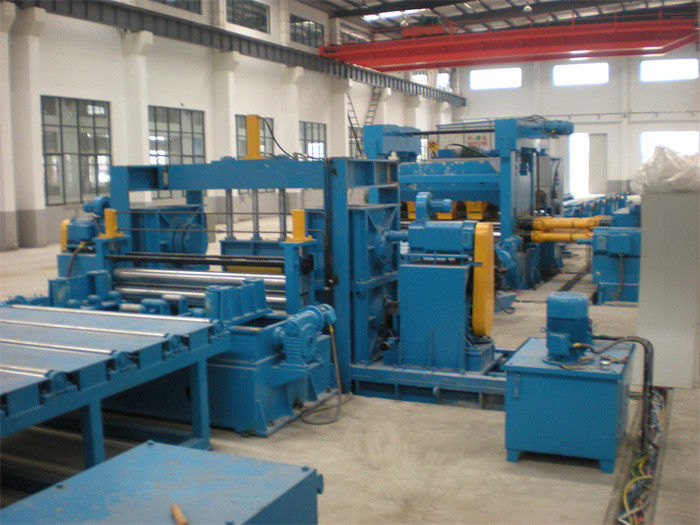

रोल्ड स्टील निरंतर हाई स्पीड कट टू लेंथ लाइन उपकरण एज ट्रिमिंग के साथ
हमारे सीटीएल लाइन उपकरण विभिन्न प्रकार के संयंत्रों में पाए जा सकते हैं: इस्पात मिलें, धातु सेवा केंद्र, और मूल उपकरण निर्माता के संयंत्र (ओईएम), खाद्य और पेय उद्योग, इलेक्ट्रॉनिक्स, आदि में।
भारी शुल्क फ़ीड-सीटीएल लाइनों को रोकने के लिएपट्टी सामग्री को कतरनी से परे एक पूर्व निर्धारित बिंदु पर फ़ीड करने के लिए डिज़ाइन किया गया है, रोकें और फिर पट्टी को प्लेट में कतरें।आमतौर पर, फीड-टू-स्टॉप लाइनें भारी गेज लाइनें होती हैं जिनकी मोटाई 0.375” (9.5 मिमी) से 1.00” (25 मिमी) और चौड़ाई 24” (610 मिमी) से 120” (3050 मिमी) तक होती है।
लूपिंग पिट सीटीएल लाइन्स मेंलाइन के प्रवेश खंड में शीट सामग्री कभी नहीं रुकती है।शियरिंग क्रिया तब होती है जब फीड रोल द्वारा शीयरिंग बिंदु से परे एक निर्धारित लंबाई तक फीड करने के बाद शीट को क्षण भर के लिए रोक दिया जाता है।निरंतर औसत लूप गहराई बनाए रखने के लिए फीडर सिस्टम को उच्च वेगों में तेजी लानी चाहिए।
लगातार उच्च गति लंबाई लाइनों में कटौतीलाइन की गति से सामग्री को काटने के लिए डिज़ाइन किए गए गतिशील कतरों से लैस हैं, इस प्रकार पट्टी को लगातार स्थानांतरित करने की अनुमति मिलती है।सबसे लगातार समाधान रोटरी शीयर और मूविंग शीयर है।
उच्च परिशुद्धता धातु पट्टी में लंबाई रेखा में कटौती, विशेष रूप से स्टेनलेस स्टील शीट, एल्यूमीनियम स्टील शीट के लिए किनारे ट्रिमिंग की आवश्यकता होती है।
फिल्म लैमिनेटिंग को उच्च परिशुद्धता निरंतर कट टू लेंथ प्रक्रिया में भी देखा जाता है।
संरचना और पैरामीटर्स:
| नहीं। | संघटन | पैरामीटर / कॉन्फ़िगरेशन |
| 1 | कुंडल काठी | 20-30टी |
| 2 | डबल मैंड्रेल अनकॉइलर | Φ500-800 मिमी, 30T भार |
| 3 | पिंच फीडर और फाइव रोलर लेवलर | Φ250 मिमी, 200 किलोवाट |
| 4 | गड्ढे जमा करने वाला | 6000 मिमी |
| 5 | साइड गाइड 1# | हाइड्रोलिक 1000-2000 मिमी |

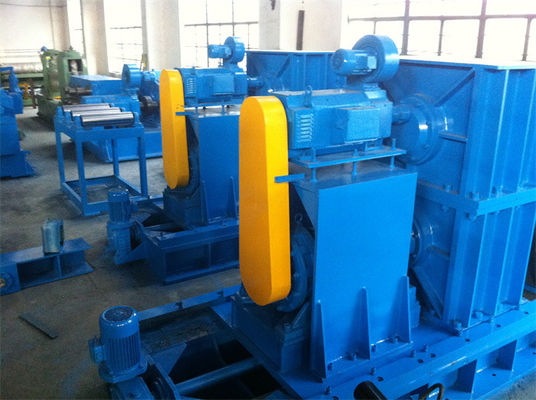

| 6 | एज ट्रिमर |
अलग शरीर, आवृत्ति नियंत्रण, 3-8 मिमी बढ़त |
| 7 | स्क्रैप वाइन्डर और ओवर रोल टेबल | स्क्रैप गाइड, हाइड्रोलिक पुश वाइन्डर |
| 8 | साइड गाइड 2# | हाइड्रोलिक 1000-2000 मिमी |
| 9 | 11 रोलर लेवलर | 4Hi, 300KW, Φ210 मिमी, 300KW |
| 10 | रोटरी कोडित्र | प्रतिनिधि, ओमरोन |
| 1 1 | हाइड्रोलिक कतरनी | भारी शुल्क, 45KW |
| 12 | रोल टेबल | 4000 mm |
| 13 | स्टेकर और एक्स टेबल | बम हैच प्रकार, 6m x 2 |
| 14 | हाइड्रॉलिक सिस्टम | रेक्स्रोथ वाल्व, युकेन पंप |
| 15 | विद्युत नियंत्रण प्रणाली | पार्कर डीसी ड्राइव, सीमेंस पीएलसी और एचएमआई |
एसयूएस201, एसयूएस304, एसयूएस410स्टाईnless स्टील संदर्भ के लिए विशिष्टता:
| एसयूएस श्रृंखला | राष्ट्रीय ग्रेड | एएसटीएम ग्रेड | टीएस (एमपीए) | वाईएस (एमपीए) |
| 200 सीआर-एमएन-नी |
12Cr17Mn6Ni5N | 201 | 720 | 390 |
| 12Cr18Mn9Ni5N | 202 | 680 | 356 | |
| 300 सीआर-नी |
301 | 755 | 275 | |
| 0Cr18Ni9 | 304 | 680 | 320 | |
| 00Cr19Ni10 | 304 L | 560 | 270 | |
| 0Cr25Ni20 | 310एस | 655 | 310 | |
| 00Cr17Ni14Mo2 | 316एल | 560 | 290 | |
| 400 करोड़ |
1Cr13 | 410 | ||
| 430 | 345 | 510 |
पात्र:
1. अनकॉइलर / डकोइलर
भारी कट टू लेंथ लाइन भारी गेज के भारी स्टील कॉइल को संभालती है।अनकॉइलर में डबल मैंड्रेल और मजबूत स्लाइडिंग बेस हैं।
प्रत्येक मैंड्रेल में तीन चरण होते हैं, हाइड्रोलिक सिलेंडरों द्वारा दो मैंड्रेल खोलना और बंद करना।
अनकॉइलिंग स्थिरता सुनिश्चित करने के लिए, अनकॉइलर बेस के शीर्ष पर बैक टेंशन तंत्र स्थापित किया गया है।
2. पोर्टल फ्रेम कॉइल हेड ओपनर
पोर्टल फ्रेम बहुत मजबूत है, स्नबर प्रेस रोलर के साथ, फ्रेम के शीर्ष पर सीधे रोलर।
स्टील कॉइल के ऊपर हाइड्रोलिक स्नबर रोल प्रेस, और इसका प्रेसिंग-डाउन कोण समायोज्य है
स्ट्रिप हेड को ट्रैक करने और इसे सीधा करने के लिए स्ट्रेटनिंग रोलर आगे पीछे की ओर स्लाइड कर सकता है।
रोलर प्रेस कॉइल हेड को सीधा करते समय प्रीलेवलर पर स्थापित शॉवेलिंग प्लेट कॉइल हेड का समर्थन करती है।
3. पहले 2+5 प्री लेवलर
रोलर विशाल और मजबूत है, स्टील कॉइल के आंतरिक तनाव से राहत देता है, रोलर की सतह कठोर और क्रोम लेपित होती है
अनकॉइलिंग बेंडिंग स्ट्रेस को रिलैक्स अवस्था में राहत देने के लिए।

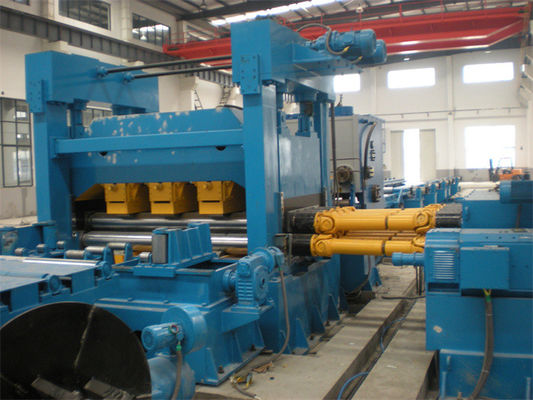

4. हैवी ड्यूटी लेवलर
हेवी ड्यूटी लेवलर की संख्या 13 पीसी, 11 पीसी या 9 पीसी होगी, रोलर्स का व्यास 180 मिमी -230 मिमी -300 मिमी होगा,
ऊपरी रोलर्स और निचले रोलर्स के अंतर और कोण को समायोजित किया जा सकता है।
कोई स्टॉप लेवलिंग नहीं, सिंक्रो कटिंग के दौरान स्टील प्लेट को दबाए बिना लेवलर लगातार काम कर रहा है, यह रोलर मार्क को छोड़े बिना स्टील प्लेट की सतह की सुरक्षा के लिए अच्छा है
जब कतरनी काटना बंद कर दिया जाता है, तो लेवलर को पकड़ कर एनकोडर मापने के तहत बंद कर दिया जाता है।

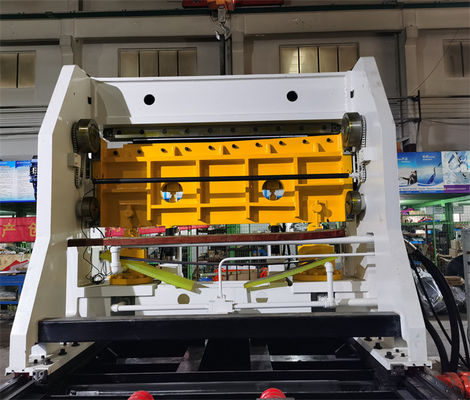

5. हाइड्रोलिक कतरनी
ट्रैक शीयर: सिंक्रो उच्च आवृत्ति काटने और मजबूत फ्रेम, कतरनी के लिए मजबूत हाइड्रोलिक स्टेशन, सिंक्रो ट्रैकिंग स्टील प्लेट चलाने के लिए बड़ी सर्वो मोटर।
एनकोडर मापने के तहत हाइड्रोलिक रॉकिंग शीयर काटना बंद कर दिया गया है।
6. स्वचालित स्टेकर
बम हैच स्टैकिंग, प्रत्येक शीट को रोलर आर्म पर प्राप्त करें, लिफ्टिंग टेबल पर गिरने वाली शीट को छोड़ने के लिए दोनों भुजाओं को खोलें।
रोल टेबल पैक करने के लिए ढेर वाली चादरें बाहर की ओर पहुंचाएं।
7. स्वचालित नियंत्रण, पूरी प्रक्रिया ऑटो मोड में पीएलसी नियंत्रण में है।
