उत्पाद विवरण:
|
| उत्पाद का नाम: | स्टेनलेस स्टील 6 हाई लेवल कट टू लेंथ लाइन विथ एज ट्रिमिंग | सामग्री: | एचआर, सीआर स्टेनलेस स्टील शीट कॉइल्स |
|---|---|---|---|
| लंबाई में कटौती: | 500-3000-6000 मिमी | आवृत्ति काटें: | 50-60 बार/मिनट |
| काटने की गति: | 1 मीटर, 45 पीसी; 2 मीटर, 30 पीसी | न्याय के लिए संघर्ष करनेवाला: | 6 उच्च |
| एज ट्रिमर: | डिस्क स्लिटर | स्टैकिंग: | डबल स्टैकर |
| कटिंग ड्राइव: | हाई स्पीड सर्वो मोटर | मशीन का रंग: | अनुकूलित |
| पाशन: | किनारे की ट्रिमिंग से पहले और बाद में | ||
| प्रमुखता देना: | किनारे काटना लंबाई रेखा पर कटौती,6 हाय स्तर कट लंबाई लाइन के लिए,स्टेनलेस स्टील की लंबाई पर कट लाइन |
||

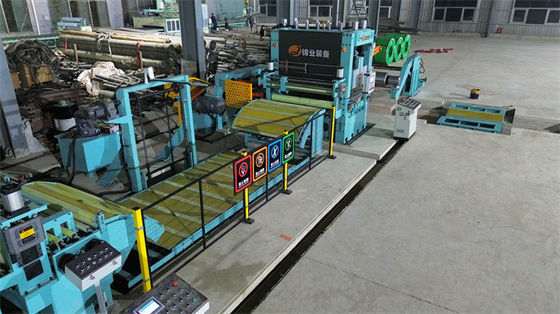

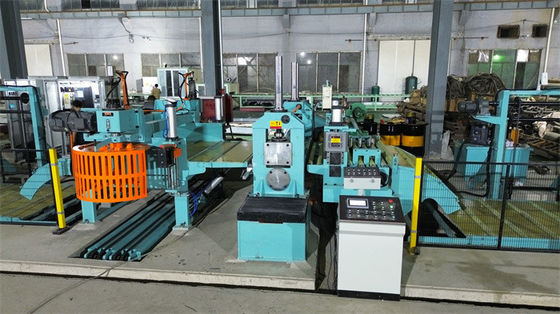

स्टेनलेस स्टील 6 हाई लेवल कट टू लेंथ लाइन विथ एज ट्रिमिंग
स्टेनलेस स्टील की प्लेटों में चिकनी सतह, उच्च प्लास्टिसिटी, उच्च कठोरता और उच्च यांत्रिक शक्ति, संक्षारण प्रतिरोध और अनुप्रयोगों की बढ़ती विस्तृत श्रृंखला होती है।स्टेनलेस स्टील की प्लेटें मुख्य रूप से 200 श्रृंखलाओं में वर्गीकृत हैं, 300 श्रृंखला, और 400 श्रृंखला, जिसमें काटने की प्रक्रिया के लिए उच्च आवश्यकताएं हैं, जैसे कि सपाटता, चिकनाई, लंबाई सटीकता और सामग्री एकरूपता।
हमारी कंपनी की स्टेनलेस स्टील प्लेट के लिए उच्च गति सर्वो कटिंग लाइन स्टेनलेस स्टील प्लेट प्रसंस्करण बाजार में बहुत लोकप्रिय है। पूरी उत्पादन लाइन में उच्च प्रसंस्करण सटीकता है,पूर्ण स्वचालित संचालन, और उच्च उत्पादन दक्षता. पूरी लाइन की मुख्य इकाइयों में अनवाइडर एंटी-टेंशन फ़ीडिंग फ़ंक्शन, 6Hi लेवलिंग मशीन, (एज कटिंग मशीन),9 रोल सर्वो फिक्स्ड लंबाई मशीनशीट की लंबाई 500 मिमी से अधिक है, जिसमें 3000 मिमी, 4000 मिमी और 6000 मिमी की अधिकतम लंबाई उपलब्ध है।उत्पादन की गति 45 चादरें/मिनट x 1 मीटर बोर्ड है, और 30 चादरें/मिनट x 2 मीटर बोर्ड।
रचना:
| नहीं. | रचना | मात्रा |
1 | कॉइल तैयार करने के लिए सीडल | 1 जोड़ी |
2 | कॉइल लोडिंग कार | 1 सेट |
3 | अनकोइलर समर्थन बांह | 1 सेट |
4 | अनकोइलर+कोइल स्न्यूबर रोलर + पेपर वाइंडर | 1 सेट |
5 | 6 ही लेवलर + वर्क रोल क्लीनर | 1 सेट |
6 | कैस्केड रोल लूप | 1 सेट |
7 | साइड गाइड | 1 सेट |
8 | एन.सी. सर्वो फीडर | 1 सेट |
9 | दोतरफा फिल्म/इलेक्ट्रोस्टैटिक पेपर लैमिनेटर | 1 सेट |
10 | सर्वो शीयर | 1 सेट |
11 | कन्वेयर बेल्ट + कचरा शीट कार | 1 सेट |
12 | दोहरे स्टैकर | दो सेट |
13 | आउटपुट रोल टेबल | दो सेट |
14 | हाइड्रोलिक प्रणाली | 1 सेट |
15 | वायवीय प्रणाली | 1 सेट |
16 | विद्युत नियंत्रण प्रणाली | 1 सेट |
पात्र:
1उत्पादन लाइन के डिजाइन और निर्माण में, बोर्ड की सतह की सुरक्षा को ध्यान में रखते हुए क्रोम लेपित रोलर्स, रबर लेपित रोलर्स, वायवीय सामग्रियों आदि।सभी बोर्ड की सतह के लिए अच्छी सुरक्षा प्रदान करेगा.

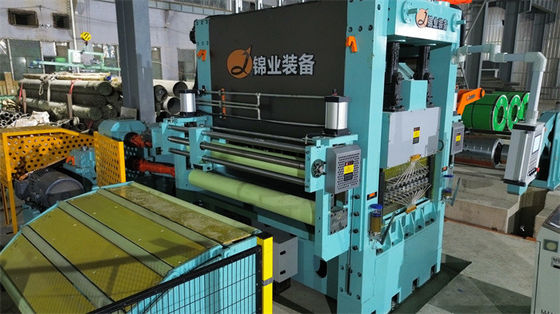

26. उच्च स्तर की मशीन: स्तर की रोलर की लेयरिंग सीट को स्तर की रोलर की वक्रता के समायोजन के साथ समकालिक रूप से झुकाया जा सकता है।समर्थन रोलर आधार और ऊपरी और निचले क्रॉसबीम्स के बीच संपर्क एक गोलाकार संपर्क को अपनाता हैसमर्थन रोलर को समायोजित करते समय, यह यह सुनिश्चित करने के लिए स्वतंत्र रूप से संरेखित किया जा सकता है कि समर्थन रोलर और मध्य रोलर लाइन संपर्क में हैं, जो कार्य रोलर की सुरक्षा के लिए अनुकूल है।
3लंबाई खिलाः एक द्वितीयक पोजिशनिंग डिवाइस (पूरी तरह से बंद लूप नियंत्रण) से लैस है, जो प्रभावी रूप से सामग्री आयामों पर दबाने और स्तर के प्रभाव से बच सकता है,कतरनी के आयामों को अधिक सटीक बनानाइसमें निश्चित लंबाई वाले रोलर्स के दो सेट होते हैं, जिसमें मध्य में पांच रोल फिनिशिंग संरचना होती है, जो बिना फिसलने के सटीक फीडिंग सुनिश्चित करती है।
4- सर्वो-शेयरिंग मशीनः सर्वो मोटर द्वारा संचालित, तेज शेयरिंग गति के साथ; विभिन्न मोटाई के बोर्डों को काटने के लिए,कैंची ब्लेड के बीच की खाई को मानव-मशीन इंटरफ़ेस के माध्यम से एक सर्वो मोटर द्वारा जल्दी से समायोजित किया जा सकता हैअधिकतम आर्थिक लाभ प्राप्त करने के लिए चार तरफा ब्लेडों का उपयोग विनिमेय ब्लेडों के साथ किया जा सकता है।नीचे से ऊपर तक काटने के साथ ऊपर की ओर इशारा burrs प्रभावी रूप से कन्वेयर बेल्ट को नुकसान से बचने के लिए कर सकते हैं.

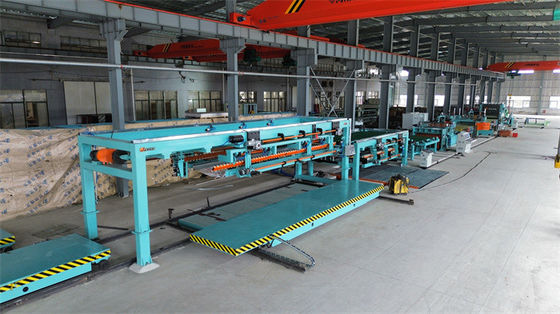

5स्टैकिंग प्रणालीः शीट को सुव्यवस्थित स्टैकिंग के लिए कन्वेयर बेल्ट द्वारा एग्रीगेट रैक में ले जाया जाता है।ढेर स्टील प्लेटों की उठाने की मेज स्वचालित रूप से ढेर स्टील प्लेटों की ऊंचाई की वृद्धि के साथ नीचे गिर सकता है; जब ढेर स्टील प्लेटों की संख्या टच स्क्रीन पर सेट मूल्य तक पहुँचता है, उत्पादन लाइन स्वचालित रूप से बंद हो जाएगा। इस समय, मैनुअल नियंत्रण उठाने की मेज को कम,निर्वात ट्रॉली को बाहर निकालें (या रोलर कन्वेयर को बाहर निकालें), और उसी समय, एक और स्टैकिंग रैक पर अगले कार्य चक्र में प्रवेश करें।
6यह मशीन को रोकने के बिना एक बार में कई लंबाई विनिर्देशों को लगातार काट सकता है (ऑनलाइन काटने) ।
पैरामीटरः
| नहीं. | पद | पैरामीटर |
1 | सामग्री | स्टेनलेस स्टील SUS 304 और 316 |
2 | | 0.4-3.0 मिमी |
3 | कॉइल प्लेट की चौड़ाई | 300-1600 मिमी |
4 | कॉइल का बाहरी व्यास | ≤ Φ2000 मिमी |
5 | कॉइल का आंतरिक व्यास | Φ508mm,Φ610mm |
6 | कॉइल का अधिकतम भार | 25T |
7 | | |
| तैयार उत्पाद | ||
1 | काटने की लंबाई | स्टैकर1, 300-3000 मिमी/ स्टैकर2 2400-9000 मिमी |
2 | काटने की लंबाई सहिष्णुता | L=2m≤±0.3mm(2.0mm) |
3 | विकर्ण लंबाई सहिष्णुता | L=2m≤±0.5mm(2.0mm) |
4 | स्तर की सटीकता | ≤±1.2mm/m2 |
5 | | इसमें कुशन लकड़ी 700 मिमी, अधिकतम 5 टन शामिल है। |
6 | बर्स काटने | मोटाई ≤1.0mm, ≤0.03mm |
7 | स्टैकिंग की सटीकता | परतों के बीच विचलनः ≤1.0mm चौड़ाई, ≤1.5mm लंबाई |
| मशीन पैरामीटर | ||
1 | | 0-60 मीटर/मिनट |
2 | थ्रेडिंग की गति | 0~15 मीटर/मिनट |
3 | कुल शक्ति | ~435 किलोवाट |
4 | ऑपरेटरों की संख्या | तकनीशियन 1 व्यक्ति, श्रमिक 2-3 व्यक्ति |
5 | भूमि क्षेत्रफल | L40m × W15m |
