स्टेनलेस स्टील फ्लाई कतरनी लंबाई लाइन के लिए कटौती

स्टेनलेस स्टील फ्लाई कतरनी लंबाई लाइन के लिए कटौती
Basic Properties
country of origin
वूशी, चीन
Brand Name
Jinye
PRODUCT MODEL
फ्लाई (0.2-2) x 850
Trading Properties
MOQ
1SET
Packing
40एचसी एक्स 3
period for dispatch
120-180 दिन
payment method
टी/टी

Product Details

प्रमुखता देना:

6 हाय कट टू लेंथ लाइन

,

SUS कट टू लेंथ लाइन

,

स्टेनलेस स्टील की लंबाई पर कट लाइन

Name: 6हाय लेवलर रोटरी शियर फ्लाई शियर कट टू लेंथ लाइन
Sheet Material: स्टेनलेस स्टील 304, 316, जस्ता-निकल मिश्र धातु
Sheet Thickness: 0.2-2 मिमी
Sheet Width: 200-850 मिमी
Coil ID: 508 मिमी, 610 मिमी
Coil OD: 1800 मिमी
Coil Weight: 15t
Cutting Speed: 180 पीस प्रति मिनट
Cutting Length: 200-3000 मिमी
Cutting Style: रोटरी कतरनी
Leveler: 6hi सर्वो समायोजित
Total Power: 300kW
Land Area: 30मी x 8मी
Stacker: डबल स्टैकर
Product Brief
स्वचालित रोटरी शीयर फ्लाई कट टू लेंथ लाइन स्टेनलेस स्टील 0.3-3 X 1000 6Hi लेवलर रोटरी शीयर फ्लाई शीयर कट टू लेंथ लाइन एसयूएस स्टेनलेस स्टील 0.2 - 2 X 850 रोटरी शीयर फ्लाई कट टू लेंथ लाइन, हमारी कंपनी द्वारा निर्मित, उच्च गति और उच्च परिशुद्धता है, विशेष रूप से पतली शीट छोटी शीट धातु काटने के लिए उपय...
Product Description

स्वचालित रोटरी शीयर फ्लाई कट टू लेंथ लाइन स्टेनलेस स्टील 0.3-3 X 1000

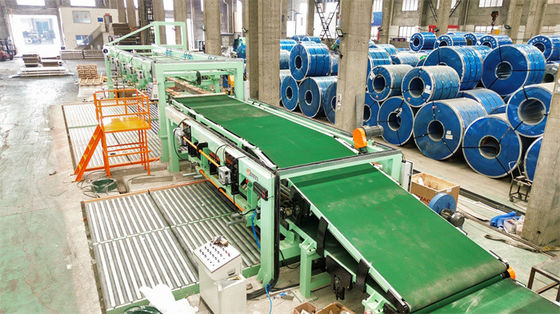

6Hi लेवलर रोटरी शीयर फ्लाई शीयर कट टू लेंथ लाइन एसयूएस स्टेनलेस स्टील 0.2 - 2 X 850



रोटरी शीयर फ्लाई कट टू लेंथ लाइन, हमारी कंपनी द्वारा निर्मित, उच्च गति और उच्च परिशुद्धता है, विशेष रूप से पतली शीट छोटी शीट धातु काटने के लिए उपयुक्त है:

  • फ्लाई कटिंग पतली शीट कॉइल लंबी लंबाई (हजारों मीटर) काटने के लिए उपयुक्त है।
  • फ्लाई कटिंग आवृत्ति 150 बार/मिनट तक हो सकती है। लाइन की गति 80 -100 मीटर/मिनट
  • छोटी शीट कटिंग का मतलब है उच्च आवृत्ति निरंतर कटिंग उच्च उत्पादकता।
  • उच्च परिशुद्धता 6 हाई लेवलर, फिल्म लैमिनेटर, दोहरे स्टैकर उच्च उत्पादन व्यवस्था हैं।
  • 0.3 -3.0 मिमी x 1000 मिमीW x 200 -3000 मिमीL के लिए फ्लाई कटिंग लाइन।
  • लेवलिंग रोलर्स का समायोजन सर्वो प्रेसिंग बैकअप रोलर्स द्वारा स्वचालित है।

पैरामीटर:

इनपुट कच्चा माल और तैयार उत्पाद
कच्चा माल गर्म / कोल्ड रोल्ड स्टेनलेस स्टील
यांत्रिक गुण तन्य शक्ति σb≤800Mpa, σs≤550Mpa
मोटाई 0.2-2.0 मिमी, 0.3-3.0 मिमी
चौड़ाई 200 मिमी-1000 मिमी (अधिकतम)
कॉइल ओ.डी. ≤Φ1500,1800mm
कॉइल I.D. Φ508mm (गैस्केट के साथ Φ610mm तक बढ़ाएं)
अधिकतम वजन 10 टन, 15 टन, 20 टन
शीट की लंबाई 200 - 3000 मिमी
लंबाई सहिष्णुता L 0 = 1M±0.3 मिमी (समान वेग)
L 0 = 1 M±0.4 मिमी (त्वरण / मंदी)
विकर्ण लंबाई सहिष्णुता L 1 = 1M±0.5mm
स्टैकिंग ऊंचाई 650 मिमी अधिकतम (लकड़ी का समर्थन लगभग 150 मिमी ऊंचा)
अधिकतम स्टैकिंग वजन 5 टन



  फ्लाइंग सीटीएल पैरामीटर
1 रैखिक गति 0-80 मीटर/मिनट
2 थ्रेडिंग गति 0-15 मीटर/मिनट
3 बिजली की आपूर्ति 380V / 50Hz / 3PH
4 स्थापित शक्ति लगभग 220KW
5 क्रॉस कटिंग का तरीका दो चाकू फ्लाई काउंटर कटिंग
कटिंग तंत्र ट्रैक कटिंग
6 नियंत्रण का तरीका एसी, सीएनसी और पीएलसी नियंत्रण
7 ड्राइव मोटर ए. डीकोइलिंग मोटर: एसी 30KW बी. लेवलिंग मोटर: एसी 75KW

सी. फ्लाइंग शीयर सर्वो मोटर:

एसी 90KW



रचना:

  आइटम मात्रा
1 लोडिंग स्टेशन 1
2 लोडिंग कार 1
3 डीकोइलर 1
4 सटीक लेवलिंग मशीन (19 रोलर्स) 1
5 सर्वो फीडिंग डिवाइस (लैमिनेटिंग डिवाइस शामिल करें) 1
6 रोटरी हाई स्पीड फ्लाई कटर 1
7 तीन स्टेज बेल्ट कन्वेयर 1
8 1सेंट स्वचालित शीट स्टैकर 1
9 2एनडी स्वचालित स्टैकर 1
10 हाइड्रोलिक सिस्टम 1
11 वायवीय प्रणाली 1
12 स्नेहन प्रणाली 1
13 विद्युत प्रणाली 1



वर्ण:

  1. कट टू लेंथ लाइन लेवलिंग और कटिंग टू लेंथ द्वारा फ्लैट स्टील प्लेटों की निश्चित लंबाई बनाने के लिए है, जिसमें अनकोइलर, लेवलर, रोटरी शीयर, स्टैकर आदि शामिल हैं, जिसमें कॉइल लोडिंग, लंबाई मापने, फिल्म कोटिंग, शीट डिलीवरी और आउटपुट आदि के सहायक कार्य हैं।
  2. कार्य प्रक्रिया अनकोइलिंग, 19 रोलर 6hi लेवलिंग, लंबाई मापने, रोटरी फ्लाई शीयर कटिंग है, कटी हुई शीट पहले स्टैकर में जाती है जब तक कि स्टैकिंग की संख्या प्रीसेट संख्या तक नहीं पहुंच जाती, फिर मैन्युअल रूप से दूसरे स्टैकर में स्थानांतरित हो जाती है। जबकि शीट दूसरे स्टैकर में जा रही हैं, रोल टेबल द्वारा पहले लिफ्टिंग टेबल पर शीट आउटपुट करें और फिर पहला स्टैकर काम करने की स्थिति में लौटें। इस तरह, एक स्टील कॉइल कटिंग लगातार जारी रह सकती है।
  3. कार्य प्रक्रिया स्वचालित है, पीएलसी सर्वो नियंत्रण और एचएमआई को अपनाना। टच स्क्रीन पर, शीट के आकार, पीसी की संख्या सेट कर सकते हैं, शीट का वजन, इसके अलावा, इसमें कार्य हैं: फीडिंग गति सेट करें, फीडिंग लंबाई सेट करें, फीडिंग की संख्या सेट करें, मैनुअल और ऑटो के बीच इंटरचेंज, ऑटो स्टार्ट, ऑटो स्टॉप, पॉज, काउंटर जीरो, एफडब्ल्यूडी-आरडब्ल्यूडी बटन, शीयर अप-डाउन, फॉल्ट अलार्म, आदि।
  4. क्रोम कोटेड रोलर्स, पीयू रोलर्स, ब्लोअर, आदि शीट की सतह को चोट लगने से बचाने में भूमिका निभाते हैं।
  5. मैनुअल थ्रेडिंग को छोड़कर, सब कुछ ऑटो वर्किंग में है।

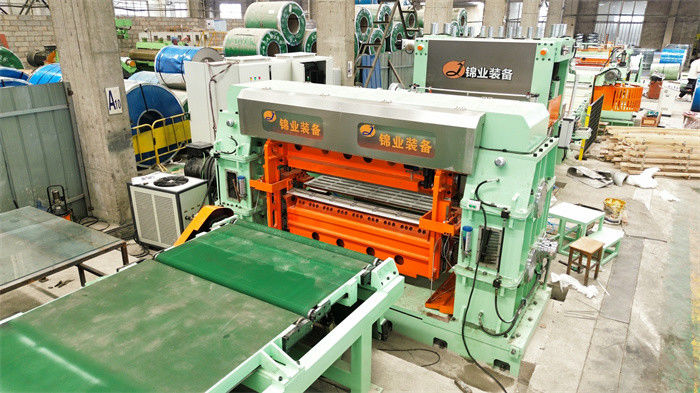

स्टेनलेस स्टील फ्लाई कतरनी लंबाई लाइन के लिए कटौतीस्टेनलेस स्टील फ्लाई कतरनी लंबाई लाइन के लिए कटौती
