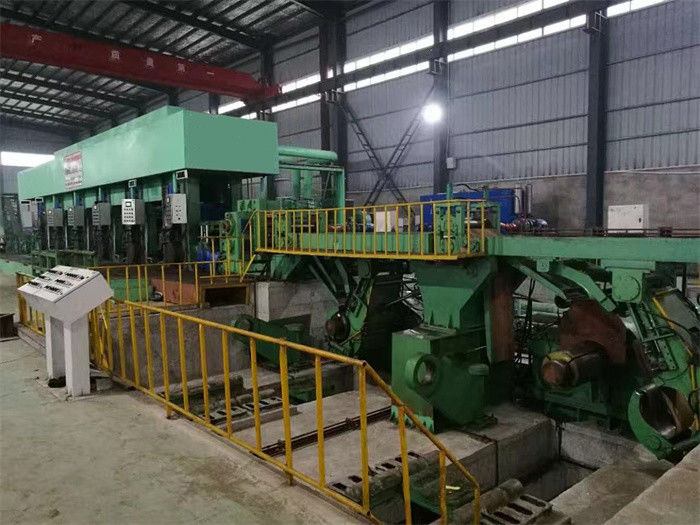

150मी/मिनट फाइव स्टेंड टेंडेम कोल्ड मिल लाइन विथ टू रीकॉइलर्स 550

दो रीकॉइलर्स के साथ फाइव स्टैंड्स टेंडेम कोल्ड रोलिंग मिल लाइन ( 550 )

संघटन

1. हाइड्रोलिक विस्तार uncoiler
2. हाइड्रोलिक कतरनी, वेल्डिंग टेबल
3. क्षैतिज सर्पिल संचायक
4. प्रवेश प्रसंस्करण तालिका (तनाव रोल शामिल करें)
5. 4hi मिल, 1#-2#-3#-4#-5#
6. हाइड्रोलिक बैकअप रोलर्स बदलते डिवाइस (5 सेट)
7. काम रोलर बदलते डिवाइस (2 सेट)
8. उत्पादन प्रसंस्करण तालिका (हाइड्रोलिक कतरनी)
9. कॉइल डिस्चार्जिंग कार
10. सामान्य दबाव हाइड्रोलिक प्रणाली
11. एजीसी हाइड्रोलिक सिस्टम 1 सेट
12. तेल-गैस स्नेहन प्रणाली 1 सेट
13. पतली तेल स्नेहन स्टेशन 1 सेट
14. प्रक्रिया स्नेहन स्टेशन (ग्राहक तैयार करता है)
15. विद्युत नियंत्रण प्रणाली
16. मोटाई गेज प्रणाली, 2 सेट

प्रवाह:

Uncoiler → कतरनी, वेल्डिंग तालिका → क्षैतिज सर्पिल संचायक → प्रविष्टि प्रसंस्करण तालिका (तनाव रोल शामिल करें) → 1 # 4hi मिल → 2 # मिल → 3 # मिल → 4 # मिल → 5 # मिल → निकास प्रसंस्करण तालिका (कतरनी शामिल करें) → रीकॉइलर → कॉइल अनलोडिंग कार

पैरामीटर्स:

हाइड्रोलिक एजीसी प्रणाली:

• इलेक्ट्रो-हाइड्रोलिक सर्वो वाल्व: 609 संस्था, स्टेनलेस स्टील तेल टैंक और पाइप।
• पंप, टैंक, कूलर, फिल्टर, ऊर्जा संचायक, हीटर, वाल्व समूह, विस्थापन सेंसर, दबाव सेंसर, एजीसी सॉफ्टवेयर और कंप्यूटर कैबिनेट आदि शामिल करें।
• सिस्टम का दबाव: 31.5 एमपीए
• काम का दबाव≤18-21MPa stepless समायोज्य
• अधिकतम दबाव नीचे गति
• 46 # विरोधी पहनने वाले हाइड्रोलिक तेल
• सिस्टम में तेल की सफाई: NAS7
• ओई का तापमान: 45 ± 10 ℃
• पाइपलाइनों में तेल फ़िल्टरिंग शुद्धता: 10um
• सर्वो वाल्व से पहले तेल फ़िल्टरिंग शुद्धता: 3um
• वापसी तेल फ़िल्टरिंग शुद्धता: 10μm
• ठंडा पानी की खपत: 11m3/एच
• संचलन में ठंडा पानी का दबाव: 0.4Mpa
• इलेक्ट्रिक हीटर: 3 × 2kW

विद्युत नियंत्रण प्रणाली:

• सीमेंस 6RA80 2-पुल 4-चतुर्थांश कमजोर चुंबक गति समायोजन प्रणाली, सीमेंस पीएलसी प्रोग्रामिंग उत्तर नियंत्रण।
• ऑप्टिकल केबल या प्रोफिबस केबल कनेक्ट मॉड्यूल को संचार का एहसास करने के लिए, तनाव में शामिल होने के साथ।
• कॉइलिंग व्यास में वृद्धि के साथ लगातार कॉइलिंग तनाव और तनाव को ट्रैक करें।
• वर्तमान, गति, तनाव प्रदर्शन के साथ एक मुख्य फलक, दो ऑपरेटर पैनल, 1 # मिल पर कैंटिलीवर पैनल।
• नियंत्रण प्रणाली में प्रोग्रामेबल कंट्रोलर, टच स्क्रीन, पंप, एक्चुएटर, सिग्नल इंस्पेक्शन आदि शामिल हैं, मशीन पैरामीटर दिखाने के लिए, रनिंग स्टेट और फॉल्ट एनालिसिस, प्रेशर के साथ, कंट्रोल लूप में पोजीशन सेंसर शामिल होते हैं।
• फॉल्ट बाहर आता है, अलार्म लाइटिंग और साउंडिंग याद दिलाने के लिए और 5 मिनट बाद असामान्य सिग्नल दिखाई देता है
