उत्पाद विवरण:
|
| नाम: | सटीक स्टील कॉइल स्लिटर स्लिटिंग लाइन मशीन | इस्पात की कुण्डली: | स्टेनलेस स्टील |
|---|---|---|---|
| चादर की मोटाई: | 0.25-2.0 मिमी | शीट की चौड़ाई: | 200-850 मिमी |
| स्लिटिंग स्पीड: | 0-100-200एमपीएम | काटने की मात्रा: | 2 मिमी x 15 स्ट्रिप्स |
| भट्ठा चौड़ाई सहिष्णुता: | +/- 0.10 मिमी | कुल शक्ति: | 350 किलोवाट |
| भूमि क्षेत्रफल: | 23मी x 8मी | स्लिटर आर्बर: | 205 मिमी |
| मैंड्रेल को पीछे हटाना: | 508मिमी, 410मिमी | मोटर चलाना: | वीएफडी |
| प्रमुखता देना: | स्टेनलेस स्टील काटना लाइन मशीन,सटीक स्टील कॉइल स्लिटर,स्लिटिंग लाइन मशीन |
||

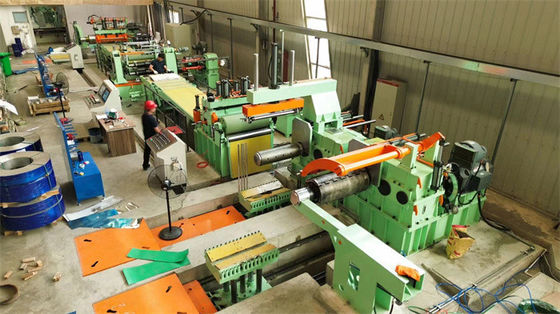

स्टेनलेस स्टील 2 x 850 काटने के लिए सटीक स्टील कॉइल स्लिटर स्लिटिंग लाइन मशीन
हम ग्राहक के लिए नीचे वर्णों के साथ एक 0.2-2 x 850 क्षमता स्टेनलेस स्टील कॉइल काटने लाइन डिजाइन और बनाते हैंः
1. बैक तनाव के साथ कैंटिलीवर अनकोइलर
2. चिप डिफ्लेक्टर रोल और फसल कतरनी
3. स्लिटर से पहले और बाद में दो लूप गड्ढे
4. स्लिटर से पहले फिल्म लैमिनेटिंग
5. ऊर्ध्वाधर स्क्रैप वाइंडर ऑनलाइन
6प्लेट तनाव और विभाजक
7 डबल मांड्रिल रिकोइलर

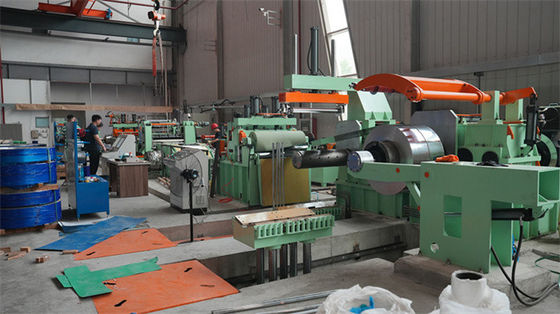

एक स्टील स्लिटिंग लाइन में, अनकोइलर मशीन, स्लिटर मशीन और रीकोइलर मशीन मुख्य इकाइयां हैं।

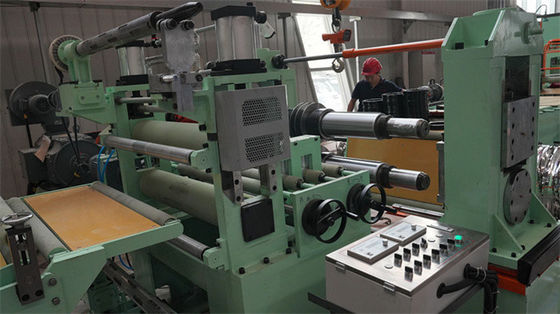

स्लिटर उपकरण में गोल चाकू, चाकू और तकिए के बीच स्टील स्पेसर शामिल हैं ताकि स्लिटर से सीधे निकलने वाली स्लिट स्ट्रिप्स को निर्देशित किया जा सके।
स्लिटर की सटीकता बहुत महत्वपूर्ण है, दोनों आर्म समानान्तर होने चाहिए, चाकू और स्पेसर अच्छी सटीकता होनी चाहिए।
चाकू बदलनाः खुला ऑपरेशन साइड स्लिटर स्टैंड, दो आरबर्स पर उपकरण स्थापित करें। दो स्लिटर हेड या टावर घूमने वाले आरबर्स उपकरण स्थापना को ऑफ़लाइन करते हैं और बेकार समय बचाते हैं।
पतली शीट घुमाव के लिए, परतों के अंदर स्टील की पट्टियों की सुरक्षा के लिए, पीछे हटने वाला मंड्रेल निर्बाध होता है।
रिवाइंड स्टील स्ट्रिप्स परतों और किनारों में साफ हैं, दूरबीन 0.5 मिमी के भीतर
पतली शीट काटने की मशीन उच्च गति काटने की जरूरत 120m/min, 150m/min, 200m/min, इस प्रकार के बारे में आधे घंटे एक कुंडल काट सकते हैं, प्लस
प्रभावी तंत्र को डाउनटाइम को छोटा करने के लिए व्यवस्थित किया गया है, लोडिंग, थ्रेडिंग और अनलोडिंग का समय 10 मिनट के भीतर समाप्त हो सकता है, हर 8 घंटे में 10 कॉइल (10 कॉइल x 15T = 150T) को काट सकता है।
पैरामीटरः
| स्लिटिंग लाइन 0.25 -2.0 X 850 200mpm | पैरामीटर |
| आने वाले स्टील कॉइल | ID508mm, 610mm, OD1800mm, कॉइल वजन 15T |
| तैयार बेबी कॉइल्स | ID508mm, OD1800mm, कॉइल वजन 15T अधिकतम |
| मदर कॉइल की चौड़ाई | 300-850 मिमी |
| बेबी कॉइल की चौड़ाई | 20 मिमी -600 मिमी |
| काटने की संख्या | 1 मिमी x 30 स्लिट्स; 2 मिमी x 15 स्लिट्स |
| मुख्य मोटर | स्लिटर 110KW + रीकोइलर 132KW |
| स्लिटर चाकू | ID205 x OD320 x 10/15 मिमी SKD11 HRC58-61 |
| रिकोइलर मंड्रिल | सीमलेस मंड्रिल |
| वैकल्पिक | त्वरित विनिमय स्लिटर, अनलोडिंग टर्नस्टाइल |
| काटने की गति | 0-100-200mpm समायोज्य |
| विन्यास | सीमेंस पीएलसी, इनोवेशन वीएफडी, विटरी वाल्व |
| काटने की सटीकता | स्लिट की चौड़ाई ±0.1 मिमी; कैंबर ±0.1 मिमी/मी; बोर 5% मोटाई; रिकोइल हम्प <0.5 मिमी |
लेआउटः
