उत्पाद विवरण:
|
| नाम: | माइल्ड कार्बन स्टील पाइप मेकिंग मिल लाइन | इनपुट: | एचआर स्टील, जस्ती स्टील स्ट्रिप्स |
|---|---|---|---|
| उत्पादन: | Φ25.4 ~ Φ89 मिमी पाइप | उत्पादन गति: | 30-90 मी / मिनट |
| भूमि क्षेत्रफल: | 65मी x 6मी | एचएफ वेल्डर: | ठोस अवस्था 350KW |
| काट रहा है: | ठंडी आरी | टूलींग: | Cr12 रोलर्स |
| बनाने की तकनीक: | 7 + 5 क्षैतिज रोल | रोलर दस्ता: | क्षैतिज 80 मिमी |
| प्रमुखता देना: | हल्के कार्बन स्टील पाइप मिल लाइन,एचजी 76 कार्बन स्टील पाइप मिल लाइन,89 मिमी कार्बन स्टील ट्यूब मिल |
||

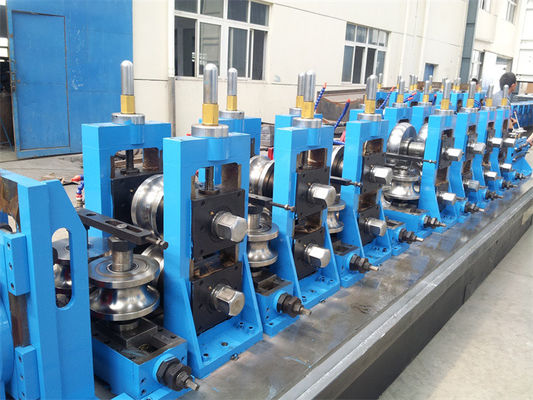

माइल्ड कार्बन स्टील पाइप मेकिंग मिल लाइन विथ कोल्ड कटिंग सॉ (HG 76)
ERW पाइप मिल्स द्वारा बनाए गए पाइप:
इलेक्ट्रिक हीटिंग ट्यूब, फ्रिज पाइप, ऑटो कार पाइप, खेल सुविधा ट्यूब, फर्नीचर पाइप, कूलर पाइप, प्रेशर फीडिंग पाइप, कंस्ट्रक्शन पाइप, कॉन्फ़िगरेशन पाइप, ERW पाइप लोकप्रिय हैं क्योंकि पाइप बनाने की गति अधिक है और पाइप की गुणवत्ता अच्छी है।
HG 76 पाइप उत्पादन लाइन का वर्गीकरण:
| कच्चा माल | |
| कम कार्बन स्टील, कम मिश्र धातु इस्पात, एचआर या सीआर, जस्ती इस्पात तन्य शक्ति: σb≤600Mpa उपज बिंदु: σs≤315MPa 0.8 - 4.0 x φ 25.4 - 89mm, ID508mm OD1800mm, 4.5T |
|
| समाप्त पाइप्स | |
|
गोल पाइप का आकार:0.8 - 4.0 x φ 25.4 - 89 मिमी. 20 × 20 मिमी ~ 70 × 70 मिमी * 0.8 मिमी ~ 3.0 मिमी 15 × 30 मिमी ~ 80 × 60 मिमी * 0.8 मिमी ~ 3.0 मिमी(ए:बी≤2:1) |
|
| मशीन पैरामीटर | |
| एक खरादनाडेकोइलर, हाइड्रोलिक विस्तार, एयर ब्रेक कतरनी और बट वेल्डिंग डिवाइस, स्वचालित टीआईजी वेल्डिंग क्षैतिज सर्पिल संचायक,Φ5m, 200m/min फीडिंग, 45KW बनाने और आकार देने वाली इकाई, 132KW x 2 DC, 7+5 क्षैतिज रोलर्स, 8+5 लंबवत रोल, सीम गाइड, 3 रोल स्क्वीज़ रोल गर्म घर्षण उड़ान देखा, Φ600 × 70 × 3.0आरा ब्लेड, 52KW रन आउट टेबल 11m (एक तरफ), 3KW 350 किलोवाट ठोस राज्य एचएफ वेल्डर, 1 सेट रोलर्स, ग्राहकों के पाइप आकार के अनुसार कुल स्थापना शक्ति: 750KW लाइन की गति: 30-90 मीटर / मिनट |

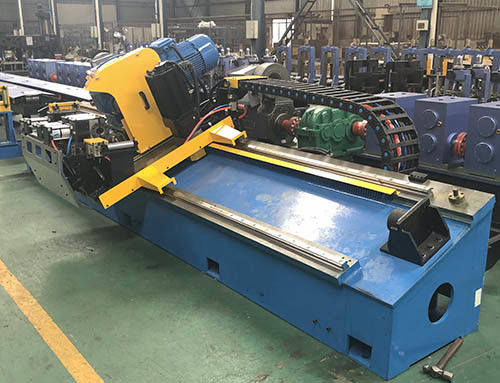

HG76 शीत देखा विशिष्टता:
पाइप की मोटाई: 1.2~3.5mm काटने की लंबाई: 4~8m काटने की सटीकता: ±2 मिमी
गड़गड़ाहट: अधिकतम 0.2 मिमी, सॉ ब्लेड का आकार: OD650mm×ID50mm×3.0~3.5mm
हाइड्रोलिक क्लैंप, 15KW YASKAWA सर्वो ट्रैक मोटर, 2.9KW सर्वो फीडिंग मोटर, 15KW ब्लेड टर्निंग मोटर।
काटने की गति: अधिकतम 100 मीटर / मिनट
ईआरडब्ल्यू पाइप मशीनें विशिष्टता:
| आदर्श | पाइप का आकार | एचएफ वेल्डर (किलोवाट) | मोटर शक्ति (किलोवाट) | गति (एम / मिनट) |
| एमएम एक्स मिमी | ||||
| HG16 | Ф(7-20) x (0.2-0.5) | 60 | 22 | 80-140 |
| HG25 | Ф(8-32)x(0.35-1.3) | 100 | 45 | 70-130 |
| HG32 | Ф(15-50) x (0.6-2.0) | 150 | 110 | 60-120 |
| HG50 | Ф(20-63)x(0.8-2.5) | 200 | 160 | 50-100 |
| HG63 | Ф(20-76)x(0.8-3.0) | 250 | 200 | 30-90 |
| HG76 | Ф(25-80) x (1.2-4.0) | 300 | 110x2 | 30-80 |
| HG89 | Ф(32-102)x(1.5-4.5) | 300 | 132 x 2 | 30-80 |
| HG114 | Ф(38-127) x (1.5-4.5) | 300 | 160 x 2 | 30-70 |
| HG125 | Ф(50-165)x(2.0-5.0) | 400 | 185x2 | 20-60 |
| HG165 | Ф(76-165)x(2.0-6.0) | 600 | 200x2 | 15-50 |
