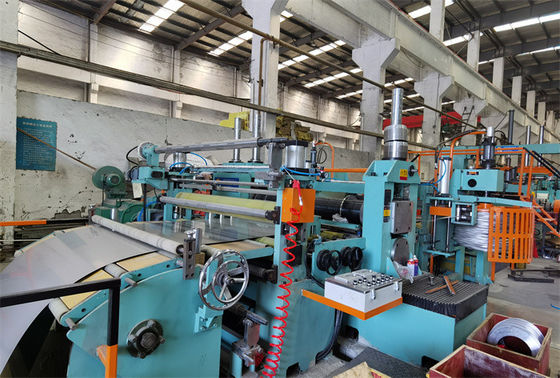

सुपर स्पीड प्रेसिजन एसयूएस स्टील कॉइल स्लिटिंग लाइन्स मशीन 3 एक्स 1600 3 मिमी

सुपर स्पीड प्रेसिजन एसयूएस स्टील कॉइल स्लिटिंग लाइन्स मशीन 3 एक्स 1600 3 मिमी
Basic Properties
country of origin
वूशी, चीन
Brand Name
Jinye
PRODUCT MODEL
एसयूएस-3 x 1600
Trading Properties
MOQ
1 सेट
period for dispatch
120-150 दिन
payment method
टी/टी
Supply Capacity
प्रति वर्ष 10 सेट

Product Details

प्रमुखता देना:

SUS प्रेसिजन स्टील कॉइल स्लीटिंग लाइन्स

,

3 x 1600 प्रेसिजन कॉइल स्लीटिंग लाइन्स

,

3 मिमी प्रेसिजन कॉइल स्लीटिंग लाइन्स

Name: प्रेसिजन सुपर स्पीड एसयूएस स्टील कॉइल स्लिटिंग लाइन्स मशीन
Metal Sheet: एसयूएस स्टील कॉइल
Metal Thickness: 0.3-3 मिमी
Coil Width: 600 - 1600 मिमी
Coil Weight: 15टी, 20टी
Number Of Slitting: अधिकतम 30 स्ट्रिप्स
Slitter Arbor: 240 मिमी
Recoiler: 508 मिमी
Total Power: 450 किलोवाट
Line Speed: 200 मी / मिनट
Special Function: कागज छीलने, फिल्म कोटिंग
Slitting Tools: चाकू, स्पेसर, विभाजक
Product Brief
प्रेसिजन सुपर स्पीड एसयूएस स्टील कॉइल स्लिटिंग लाइन्स मशीन 3 एक्स 1600 प्रक्रिया: कॉइल सैडल, कॉइल-लोडिंग--डबल मैंड्रेल अनकॉइलिंग--कॉइल-हेड-फीडिंग, प्रेस एंड फावड़ा--डबल-रोलर पिंच फीडिंग, फाइव-रोलर लेवलर--एंड-कटिंग----ट्रांसमिशन रोल टेबल---- साइड गाइड----डिस्क स्लिटिंग--स्क्रैप रीलिंग--होल एक्युमुलेट...
Product Description

प्रेसिजन सुपर स्पीड एसयूएस स्टील कॉइल स्लिटिंग लाइन्स मशीन 3 एक्स 1600



प्रक्रिया:

कॉइल सैडल, कॉइल-लोडिंग--डबल मैंड्रेल अनकॉइलिंग--कॉइल-हेड-फीडिंग, प्रेस एंड फावड़ा--डबल-रोलर पिंच फीडिंग, फाइव-रोलर लेवलर--एंड-कटिंग----ट्रांसमिशन रोल टेबल---- साइड गाइड----डिस्क स्लिटिंग--स्क्रैप रीलिंग--होल एक्युमुलेटर-- प्री-सेपरेटर/टेंशनर/पोस्ट शीयर/लंबाई-मापने वाला रोलर--कॉइल्स प्रेस और सेपरेटर/रीकोइलर--कॉइल्स-डिस्चार्जिंग-हाइड्रोलिक कंट्रोल-- विद्युत नियंत्रण



पैरामीटर्स:

  विवरण और विशिष्टता
कच्चा माल

एआईएसआई 409, एआईएसआई 430, एआईएसआई 201, एआईएसआई 304, एआईएसआई 310, एआईएसआई 316, एआईएसआई 321, एआईएसआई 904, एआईएसआई 2205 और आदि

तन्य शक्ति σबी≤800 एन / मिमी2, उपज शक्ति ≤450N/mm2

0.3-3.0 x 300-1600 मिमी x 15T कॉइल

तैयार उत्पाद

3 मिमी मोटाई, अधिकतम 12 स्ट्रिप्स;≤1.5 मिमी, अधिकतम 30 स्ट्रिप्स

न्यूनतम 30 मिमी चौड़ाई, Φ508 मिमी, Φ1600 मिमी,

Φ508mm भीतरी व्यास, Φ1600mm बाहरी व्यास, अधिकतम 15T वजन

स्लिटिंग मशीन

एक्टिव स्लिटिंग या पुल स्लिटिंग, डीसी ड्राइव

स्लिटिंग गति: अधिकतम 200 मीटर / मिनट।थ्रेडिंग गति: 0-15 मी / मिनट

कुल 450KW, भूमि क्षेत्र 30m x 10m

काटने की सटीकता

स्लिट चौड़ाई सहनशीलता≦0.10 मिमी,

300 मिमी से अधिक चौड़ी पट्टी के लिए भट्ठा कैम्बर≦0.5 मिमी / मी, <300 मिमी की पट्टी के लिए ≦1.0 मिमी / मी

भट्ठा गड़गड़ाहट ≦0.05mm

चौंका देने वाला ≦±0.5mm

हटना Turriform ≦± 2.0 मिमी



संघटन

  वर्ण और पैरामीटर
कुंडल कारें वेल्डिंग बॉय, वी सैडल, फोर पिलर गाइड, हाइड्रोलिक अप-डाउन, मोटर ड्राइव वॉकिंग

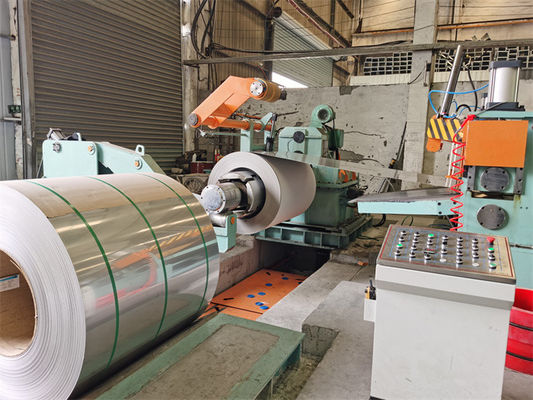

अनकॉयलर सिंगल एक्सपेंशन टीथ स्टैगरिंग मैंड्रेल, एसी मोटर गियर ट्रांसमिशन अनकॉइलिंग बैक टेंशन, हाइड्रोलिक सेंट्रल अलाइनिंग, पेपर पीलिंग
कुंडल सिर खोलने वाला स्नबर रोल, स्ट्रेटनिंग रोल और शॉवेलिंग प्लेट
प्रीलेवलर कॉइल प्लेट को सीधा करने के लिए डबल पिंच रोल और 2 ओवर 3 लेवलर, और एक हाइड्रोलिक शीयर
पाश गड्ढा प्रीलेवलर के बाद और स्लिटर से पहले स्थित एक गड्ढा, स्लिटर के बाद और तनाव से पहले दूसरा गड्ढा, स्टील स्ट्रिप को सिंक्रनाइज़ करने के लिए
साइड गाइड स्लिटिंग से पहले लाइन के बीच में स्टील की पट्टी सुनिश्चित करना

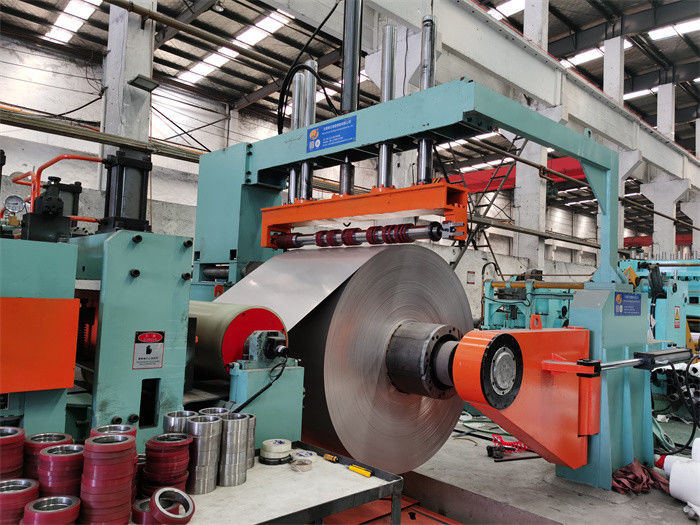

काटने की मशीन डबल आर्बर्स, अपर आर्बर अप-डाउन एडजस्टिंग, मोटर और गियरबॉक्स ड्राइव यूनिवर्सल जॉइंट्स, डिस्क नाइफ, स्पेसर्स, पीयू रबर, बैकेलाइट स्ट्रिप प्लेट्स टूलिंग की जरूरत है।
स्क्रैप वाइन्डर लाइन के अंत में डबल वाइन्डर, या तो क्षैतिज या ऊर्ध्वाधर, एसी आवृत्ति नियंत्रित, स्ट्रिप्स चेकिंग टेबल और प्रेसिंग रोलर के साथ
तनाव बैंड फेल्ट प्रेस टेंशन, एन्कोडिंग डिफ्लेक्टर रोलर
विभाजक तनाव से पहले दो बार विभाजक, रिकॉइलर पर हाइड्रोलिक प्रेस विभाजक फ्रेम
रीकोयलर हाइड्रोलिक विस्तार हटना खराद का धुरा, मोटर और गियरबॉक्स ड्राइव, हाइड्रोलिक कॉइल पुशर, झूलते दरवाजे का समर्थन



वैकल्पिक:

डबल स्लिटर्सतेजी से बदलाव के लिए: प्रत्येक स्लिटर जंगम है और एक दूसरे के साथ तेजी से आदान-प्रदान कर सकता है।स्लीटर फिक्स्ड स्टैंड, मूवेबल स्टैंड, डबल नाइफ शाफ्ट, अपर शाफ्ट प्रेस डाउन मैकेनिज्म आदि से बना है। मूवेबल स्टैंड ऑपरेशन की तरफ है, ऑपरेटर को चाकू बदलने के लिए रैखिक रेल पर बाहर चलना है। रेल पर दो स्लिटर क्रॉसवाइज चलते हैं। ऑनलाइन पोजीशन से एक्सचेंज प्लेटफॉर्म या प्लेटफॉर्म से वापस ऑनलाइन, प्लेटफॉर्म दो स्लिटर्स पोजीशन का आदान-प्रदान करने के लिए अनुदैर्ध्य रूप से चलता है।

काटने के उपकरण:

चाकू: D350×d220×T15mm, H13K, HRC59-62

विभाजक: Φ200×Φ100×3mm, 65Mn शमन उपचार

अलग नायलॉन: Φ140 × Φ100
