उत्पाद विवरण:
|
| नाम: | एचआर सीआर स्टील पाइप ईआरडब्ल्यू ट्यूब बनाने की मशीन | इनपुट: | एचआर सीआर स्टील, जस्ती स्टील स्ट्रिप्स |
|---|---|---|---|
| उत्पादन: | Φ38 ~ Φ114 पाइप | उत्पादन गति: | 30- 80 मी / मिनट |
| भूमि क्षेत्रफल: | 65मी x 6मी | एचएफ वेल्डर: | ठोस अवस्था 350KW |
| काट रहा है: | मक्खी देखा | टूलींग: | Cr12 रोलर्स |
| बनाने की तकनीक: | 7 + 5 क्षैतिज रोलर्स | रोलर दस्ता: | क्षैतिज 80 मिमी |
| प्रमुखता देना: | 80 मीटर / मिनट ईआरडब्ल्यू पाइप बनाने की मशीन,ईआरडब्ल्यू पाइप बनाने की मशीन एचजी 89,एचआर सीआर स्टील पाइप बनाने की मशीन |
||

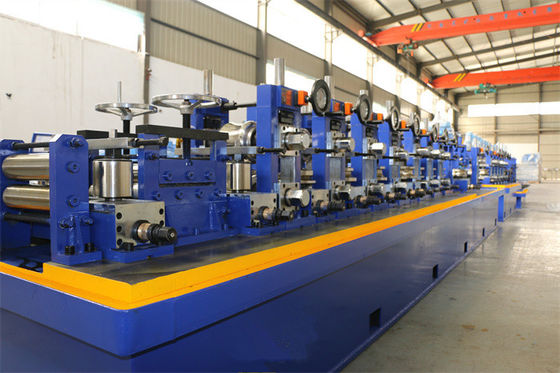

एचआर सीआर स्टील पाइप ईआरडब्ल्यू ट्यूब बनाने की मशीन उत्पादन लाइन (एचजी 89)
यह उच्च आवृत्ति वेल्डिंग पाइप मिल Φ38mm ~ Φ114mm और 1.0 ~ 4.0mm की दीवार मोटाई के साथ संरचनात्मक पाइप और औद्योगिक पाइप के लिए उच्च आवृत्ति सीधे सीम वेल्डेड पाइप का उत्पादन करने के लिए विशेष उपकरण है।अनुकूलन डिजाइन, सर्वोत्तम सामग्री पसंद, और सटीक निर्माण और रोल के माध्यम से, पूरी लाइन को उच्च परिशुद्धता और उच्च गति तक पहुँचा जा सकता है।पाइप व्यास और दीवार की मोटाई की उपयुक्त सीमा के भीतर, पाइप उत्पादन की गति को समायोजित किया जा सकता है।
एचजी 89 पाइप उत्पादन लाइन का वर्गीकरण:
| कच्चा माल | |
| कम कार्बन स्टील, कम मिश्र धातु इस्पात, एचआर या सीआर। तन्य शक्ति: σb≤600Mpa उपज बिंदु: σs≤315MPa 0.8 - 3.0 x 400mm, ID508mm OD1800mm, 5T |
|
| समाप्त पाइप्स | |
|
गोल पाइप का आकार:Φ38~Φ114mm x 1.0~3.5mm x 4~10m. 30 × 30 मिमी ~ 100 × 100 मिमी * 1.0 मिमी ~ 3.5 मिमी 20 × 40 मिमी ~ 80 × 120 मिमी * 1.0 मिमी ~ 3.5 मिमी(ए:बी≤2:1) |
|
| मशीन पैरामीटर | |

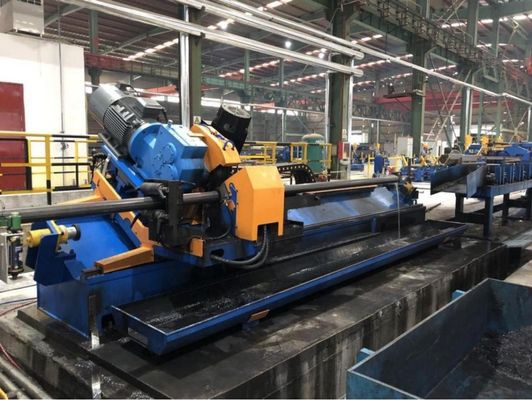

| डेकोइलर, हाइड्रोलिक विस्तार, एयर ब्रेक कतरनी और बट वेल्डिंग डिवाइस, स्वचालित 16-250A क्षैतिज सर्पिल संचायक,Φ5m, 150m/min फीडिंग, 40KW बनाने और आकार देने वाली इकाई, 320KW DC, 7+5 क्षैतिज रोलर्स, 9+5 लंबवत रोल हॉट फ्रिक्शन फ्लाइंग आरी, φ700×70×4आरा ब्लेड, 40KW रन आउट टेबल, 3KW 350KW एचएफ वेल्डर, 1 सेट रोलर्स, ग्राहकों के पाइप आकार के अनुसार कुल स्थापना शक्ति: 750KW लाइन की गति: 30-80 मीटर / मिनट |
ईआरडब्ल्यू पाइप मशीनें विशिष्टता:
| आदर्श | पाइप का आकार | एचएफ वेल्डर (किलोवाट) | मोटर शक्ति (किलोवाट) | गति (एम / मिनट) |
| एमएम एक्स मिमी | ||||
| HG16 | Ф(7-20) x (0.2-0.5) | 60 | 22 | 80-140 |
| HG25 | Ф(8-32)x(0.35-1.3) | 100 | 45 | 70-130 |
| HG32 | Ф(15-50) x (0.6-2.0) | 150 | 110 | 60-120 |
| HG50 | Ф(20-63)x(0.8-2.5) | 200 | 160 | 50-100 |
| HG63 | Ф(20-76)x(0.8-3.0) | 250 | 200 | 30-90 |
| HG76 | Ф(25-80) x (1.2-4.0) | 300 | 110x2 | 30-80 |
| HG89 | Ф(32-102)x(1.5-4.5) | 300 | 132 x 2 | 30-80 |
| HG114 | Ф(38-127) x (1.5-4.5) | 300 | 160 x 2 | 30-70 |
| HG125 | Ф(50-165)x(2.0-5.0) | 400 | 185x2 | 20-60 |
| HG165 | Ф(76-165)x(2.0-6.0) | 600 | 200x2 | 15-50 |
