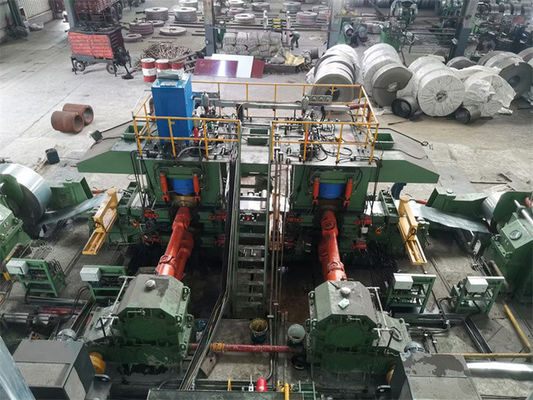

0.5-1.2 मिमी मोटा दो स्टैंड रिवर्सिबल टेंडेम कोल्ड मिल 300mpm 850mm AGC
0.5-1.2 मिमी मोटा दो स्टैंड रिवर्सिबल टेंडेम कोल्ड मिल 300mpm 850mm AGC
Basic Properties
country of origin
वूशी, चीन
Brand Name
Jinye
PRODUCT MODEL
टंडेम रेव-850
Trading Properties
MOQ
1 सेट
period for dispatch
180 -240 दिन
payment method
टी/टी
Product Details
प्रमुखता देना:
प्रतिवर्ती टेंडेम कोल्ड मिल
,1.2 मिमी मोटी टेंडेम कोल्ड मिल
,300mpm टेंडेम मिल रोलिंग
Name:
दो स्टैंड टेंडेम रिवर्सिंग कोल्ड मिल मशीन
Material:
कार्बन स्टील, मिश्र धातु इस्पात, एचआरपीओ, स्टेनलेस स्टील
Input Thickness:
1.7-3.0 मिमी
Finished Thickness:
0.5-1.2 मिमी
Strip Width:
600-750 मिमी
Coil Load:
15टी
Rolling Speed:
400 मी / मिनट
Press Up:
हाइड्रोलिक एजीसी
Rolling Process:
प्रतिवर्ती
Recoiling Tension:
85केएन
Rolling Force:
850टी
Recoil Mandrel:
508 मिमी
Total Power:
2800 किलोवाट
Land Area:
25मी x 15मी
Product Brief
दो स्टैंड टेंडेम रिवर्सिंग कोल्ड मिल मशीन (300mpm, 850mm AGC) प्रतिवर्ती कोल्ड रोलिंग मिल में टेंडेम कोल्ड रोलिंग मिल की तुलना में कम निवेश, कम जगह, चर मोटाई, और कम मोटाई कम करने की डिग्री, कम पैमाने पर उत्पादन, उत्पादकता का कम प्रतिशत के फायदे हैं। टेंडेम कोल्ड रोलिंग मिल में निरंतर रोलिंग का चरित्...
Product Description
दो स्टैंड टेंडेम रिवर्सिंग कोल्ड मिल मशीन (300mpm, 850mm AGC)
- प्रतिवर्ती कोल्ड रोलिंग मिल में टेंडेम कोल्ड रोलिंग मिल की तुलना में कम निवेश, कम जगह, चर मोटाई, और कम मोटाई कम करने की डिग्री, कम पैमाने पर उत्पादन, उत्पादकता का कम प्रतिशत के फायदे हैं।
- टेंडेम कोल्ड रोलिंग मिल में निरंतर रोलिंग का चरित्र है, एक तरह से अनकॉइलिंग से कोइलिंग और बिना रुके काम करना, ग्राहक बड़े पैमाने पर उत्पादन और उच्च उत्पादकता प्राप्त कर सकता है।
- जब स्टील स्ट्रिप्स लंबी और बहुत अधिक होती हैं, तो मोटाई में कमी 2 से 4 पास होती है, रिवर्सिबल कोल्ड मिल को 2 या 3 बार स्टील स्ट्रिप की जरूरत होती है, जबकि 2 हेड टेंडेम मिल सक्षम नहीं होती है, लेकिन 4 हेड कोल्ड मिल पूरी तरह से नहीं ली जाती है। इस्तेमाल किया, एक दो सिर अग्रानुक्रम प्रतिवर्ती कोल्ड रोलिंग मिल एक बेहतर समाधान है।
- निवेश केवल कोल्ड मिल का एक सिर अतिरिक्त है, प्रदर्शन दो सिर मिलकर रोलिंग, 3 या 4 पास एक रिवर्स रोलिंग, लचीला विकल्प, उच्च उत्पादन, कम बिजली की खपत, कम भूमि अधिग्रहण होगा।
- विद्युत नियंत्रण प्रणाली उच्च तकनीक उच्च परिशुद्धता है, जिसमें न केवल पारंपरिक अग्रानुक्रम कोल्ड रोलिंग सिस्टम शामिल है, बल्कि रिवर्स कोल्ड रोलिंग तकनीक भी शामिल है।
- मिल लाइन को उलटने वाले दो प्रमुखों को उच्च परिशुद्धता मैकेनिक डिजाइन और उत्पादन की आवश्यकता होती है, जो शीत मिल संयंत्र के विनिर्माण परिशुद्धता स्तर का प्रतिनिधित्व करते हैं।
विन्यास
- हाइड्रोलिक एजीसी प्रणाली को दो-चरण कंप्यूटर द्वारा नियंत्रित किया जाता है।इसमें न केवल निरंतर रोल गैप, निरंतर रोलिंग बल, मोटाई पूर्व-नियंत्रण/निगरानी का कार्य है, बल्कि तनाव एजीसी भी है।
- मुख्य रोलिंग मिल और बाएँ और दाएँ कोइलर सीमेंस के एक पूर्ण सेट द्वारा संचालित होते हैं जो इलेक्ट्रॉनिक रूप से नियंत्रित प्रत्यक्ष वर्तमान मोटर होते हैं।(मिश्रित घुड़सवार संरचना), एससीआर बिजली की आपूर्ति
- रोलिंग मिल में हाइड्रोलिक प्रेशर सिस्टम, हाइड्रोलिक पंपिंग रेगुलेशन सिस्टम, साइड पुश रेगुलेशन सिस्टम, इंटरमीडिएट रोल के पॉजिटिव और नेगेटिव बेंडिंग रोल, प्रोसेस लुब्रिकेशन सिस्टम और इक्विपमेंट लुब्रिकेशन सिस्टम है।
- बाएँ और दाएँ कुंडल बड़े तनाव वाले ठोस ड्रम, तनाव डिजिटल नियंत्रण को अपनाते हैं
- उत्पादन प्रक्रिया के स्वचालन का एहसास करने के लिए यूनिट की उत्पादन प्रक्रिया इंटरलॉकिंग और फॉल्ट अलार्म को प्रोग्रामेबल लॉजिक कंट्रोलर (पीएलसी) द्वारा नियंत्रित किया जाता है।
- रोलिंग मिल में पूर्ण हाइड्रोलिक दबाव होता है।इसमें फुल स्ट्रोक सेकेंड फ्लो कंट्रोल, डेविएशन एडजस्टमेंट कंट्रोल, ऑटोमैटिक प्रीलोडिंग कंट्रोल, थिकनेस प्री-कंट्रोल एजीसी, थिकनेस मॉनिटरिंग एजीसी, टेंशन/स्पीड एजीसी, एक्सेलेरेशन और डेक्लेरेशन एजीसी कॉम्पेंसेशन कंट्रोल, रोल सनकी मुआवजा और रोलिंग प्रोसेस डेटाबेस के नियंत्रण कार्य हैं। , डेटा प्रदर्शन और संचालन नियंत्रण, उत्पाद की गुणवत्ता ट्रैकिंग फ़ंक्शन, उच्च गति रोलिंग डेटा स्वचालित रिकॉर्डिंग, स्वचालित रिपोर्ट पीढ़ी, गलती अलार्म और रिकॉर्डिंग।रिकॉर्डिंग और अन्य प्रक्रिया प्रबंधन कार्य।
- प्रक्रिया मापदंडों और प्रमुख उपकरण मापदंडों का पता लगाने, प्रदर्शन और गलती अलार्म सिस्टम
- प्रक्रिया स्नेहन के लिए पायस शीतलन प्रणाली और सटीक निस्पंदन प्रणाली का उपयोग किया जाता है।
- रोलिंग मिलों में अधिभार संरक्षण, पट्टी टूटना संरक्षण और आपातकालीन पार्किंग जैसी सुरक्षा सुरक्षा प्रणालियाँ स्थापित हैं।
- हार्ड टूथ फेस हेरिंगबोन गियर्स (ग्रेड 5 सटीकता) का उपयोग बाएं और दाएं कॉइलर्स और मुख्य मशीनों के लिए किया जाता है।SKF, FAG, TIMKEN का उपयोग हाई-स्पीड शाफ्ट बियरिंग्स के लिए किया जाता है और Harbin/Wafangdian/Luoyang Bearing Factory का उपयोग कम-स्पीड शाफ्ट बियरिंग्स के लिए किया जाता है।
- इकाई के उत्पादन प्रक्रिया नियंत्रण का एहसास करने के लिए इकाई दो चरण के कंप्यूटर नियंत्रण को अपनाती है।यूनिट में रोलिंग शेड्यूल कैलकुलेशन, पास डिस्ट्रीब्यूशन, रेगुलेशन और पैरामीटर ऑप्टिमाइज़ेशन है।रीयल-टाइम प्रक्रिया पैरामीटर और कुंजी पहचान, प्रदर्शन और अलार्म
- इंक्लाइन्ड वेज और स्टेप द्वारा रोलिंग लाइन एलिवेशन का त्वरित समायोजन
- वर्क रोल इंटरमीडिएट रोल का त्वरित रोल परिवर्तन (लगभग 8 मिनट)
- गति को मापने के लिए एनकोडर को बनाए रखते हुए, यूनिट दूसरे प्रवाह नियंत्रण का एहसास करने और तैयार उत्पाद की दर में सुधार करने के लिए आयातित लेजर वेलोसीमीटर को अपनाती है
- यूनिट टेंशन को सीधे आयातित टेन्सियोमीटर, क्लोज्ड-लूप कंट्रोल और डिजिटल डिस्प्ले द्वारा मापा जाता है
850 टू हेड एजीसी रिवर्सिंग कोल्ड रोलिंग मिल।
| स्टील कॉइल पैरामीटर | |
| स्टील सामग्री |
सादा कार्बन स्टील, कम मिश्र धातु इस्पात, एचआर ब्लैक, एचआरपीओ |
| आने वाली एसएस कॉइल स्ट्रिप | 600-750 मिमी x 1.5-3.0 मिमी |
| आने वाली एसएस कॉइल | 508 मिमी आईडी, 2000 मिमी आयुध डिपो, 10 टी |
| कोल्ड रोल्ड फिनिश्ड एसएस कॉइल स्ट्रिप | 600-750एक्स 0.50-1.2 मिमी |
| रिवर्स रोलिंग मिल पैरामीटर | |
| रोलिंग मिल की गति | अधिकतम 400 मी / मिनट |
| रोलिंग बल | अधिकतम 8500KN |
| पीछे हटने वाला तनाव | 85 केएन तक |
| काम रोलर युक्ति। | Ф175 -185 x 850 मिमी |
| बैकअप रोलर युक्ति। | Ф700-730 x 830 मिमी |
| मुख्य मोटर शक्ति | 430KW x 4 |
| हटना मोटर शक्ति | 430KW x 2 |
| विद्युत नियंत्रण | हाइड्रोलिक एजीसी, सीमेंस आरए80 डीसी ड्राइवर्स, पीएलसी, एक्स-रे थिकनेस गेज सिस्टम |
| तरल स्थिति | गियरबॉक्स के लिए पतला तेल स्नेहन, असर वाली सीटों के लिए तेल गैस स्नेहन, हाइड्रोलिक स्टेशन, रोलिंग प्रक्रिया शीतलक प्रणाली |
| स्वचालित रोलर बदल रहा है | स्वचालित रोलर परिवर्तन का एहसास करने के लिए हाइड्रोलिक मोटर और सिलेंडर ड्राइव |
