लाइट गेज उच्च परिशुद्धता स्वचालित स्टील शीट स्लीटिंग लाइन

लाइट गेज उच्च परिशुद्धता स्वचालित स्टील शीट स्लीटिंग लाइन
Basic Properties
country of origin
वूशी, चीन
Brand Name
Jinye
Trading Properties
MOQ
1 सेट
Packing
40एचसी एक्स 2
period for dispatch
60 -90 दिन
payment method
टी/टी

Product Details

प्रमुखता देना:

स्वचालित स्टील शीट स्लीटिंग लाइन 0.3 मिमी

,

120 मीटर / मिनट स्टील शीट स्लीटिंग लाइन

,

लाइट गेज स्टील शीट स्लीटिंग लाइन

Coil Material: एचआर, सीआर, जीआई, पीपीजीआई, क्यू235, एस355
Coil Width: 300-1300 मिमी
Sheet Thickness: 0.3-3 मिमी
Coil Weight: 15- 20टी
Slitting Speed: 0-120 मी / मिनट
Number Of Slitting: 3mm x 15slits, 1mm x 25slits
Product Brief
लाइट गेज उच्च परिशुद्धता स्वचालित स्टील शीट स्लीटिंग लाइन स्वचालित स्टील शीट कटिंग लाइन धातु स्टील प्लेटों को काटने और काटने के लिए उपयोग की जाने वाली मशीन है, जो विभिन्न विशिष्टताओं और मोटाई की स्टील प्लेटों को सटीक रूप से काट सकती है। इसका कार्य सिद्धांत स्टील प्लेट को बड़े रोल से खोलना है, अनुप्र...
Product Description

लाइट गेज उच्च परिशुद्धता स्वचालित स्टील शीट स्लीटिंग लाइन



स्वचालित स्टील शीट कटिंग लाइन धातु स्टील प्लेटों को काटने और काटने के लिए उपयोग की जाने वाली मशीन है, जो विभिन्न विशिष्टताओं और मोटाई की स्टील प्लेटों को सटीक रूप से काट सकती है।


इसका कार्य सिद्धांत स्टील प्लेट को बड़े रोल से खोलना है, अनुप्रस्थ और अनुदैर्ध्य कतरनी से गुजरना है, और अंत में छोटे स्टील प्लेट प्राप्त करना है जो आवश्यक आकार और विनिर्देशों को पूरा करते हैं, और फिर उन्हें रोल करते हैं।यह मशीन अनइंडिंग, कटिंग और रिवाइंडिंग जैसे कई कार्यों को एकीकृत करती है और स्वचालित संचालन प्राप्त कर सकती है।प्रभावी उत्पादन सुनिश्चित करते हुए, यह उत्पादन क्षमता और उत्पाद की गुणवत्ता में सुधार करता है।



लाइट गेज प्रिसिजन स्टील शीट स्लीटिंग लाइन को स्टील कॉइल शीट आयाम और वजन के साथ-साथ अच्छी तरह से तैयार बेबी कॉइल विनिर्देश और उत्पादन आने वाले ग्राहकों के अनुसार अनुकूलित किया गया है।स्लिटिंग गति 10 मिनट के भीतर वैकल्पिक 100 मीटर / मिनट, 120 मीटर / मिनट, 150 मीटर / मिनट, 200 मीटर / मिनट प्लस डाउन टाइम (लोडिंग, थ्रेडिंग और अनलोडिंग का समय) है।औसत 15T कॉइल को 30 मिनट की जरूरत होती है, प्रत्येक दिन 8 घंटे 240T स्लिट कर सकते हैं।



उच्च परिशुद्धता में उच्च गति पर लगातार लाइट गेज स्टील कॉइल शीट स्लीटिंग, स्लिटिंग लाइन की प्रत्येक इकाई को विस्तृत रूप से डिज़ाइन किया गया है, मशीनीकृत किया गया है, इकट्ठा किया गया है और चिकनी स्लीटिंग प्रक्रिया देने के लिए स्थापित किया गया है।हम दुनिया भर के ग्राहकों (मलेशिया, फिलीपींस, वियतनाम, सऊदी अरब, संयुक्त अरब अमीरात, इराक, मिस्र, अल्जीरिया, नाइजीरिया, घाना, कोस्टा रिका, ब्राजील, वेनेज़ुएला, कोलंबिया, संयुक्त राज्य अमेरिका, कजाकस्तान, रूस, सेराबिया, यूक्रेन, आदि)



संघटन

कॉइल तैयार करने वाली सैडल, कॉइल लोडिंग कार, अनकॉइलर, कॉइल हेड ओपनर, पिंच फीडर और प्री-लेवलर, शीयर, पिट एकक्यूमुलेटर 1, एंट्री गाइड, स्लीटर, स्क्रैप वाइन्डर, पिट एक्युमुलेटर 2, टेंशनर और प्री-सेपरेटर, पोस्ट शीयर और डिफ्लेक्टर रोलर , ओवरआर्म सेपरेटर के साथ रीकॉइलर, कॉइल डिस्चार्जिंग कार, (घूमने वाला दरवाज़ा)

  • अनकॉइलर: कॉइल लोड 15-20T के लिए सिंगल मैंड्रेल कैंटिलीवर टाइप या 20 -30T के लिए डबल टेपर हेड्स अनकॉइलर
  • पिंच फीडर और प्रीलेवलर: पिंच फीडिंग स्टील स्ट्रिप को जॉग में स्लीटर करने के लिए और फीड स्ट्रिप को स्वचालित मोड में गड्ढे संचायक में।
  • स्लिटर स्लिटिंग लाइन का दिल है, स्लिटिंग का एहसास करने के लिए डिस्क चाकू, स्पैसर, रबड़ के छल्ले या लकड़ी के स्ट्रिप्स स्थापित करें, डबल स्लिटर्स फास्ट एक्सचेंज वैकल्पिक है
  • स्लिट टेल प्रेस रोलर: स्क्रैप वाइन्डर पर रोल टेबल पर स्थापित, स्लिट स्ट्रिप्स को दबाने के लिए टेल पिट लूप में नहीं गिरती है।
  • स्क्रैप वाइन्डर: वर्टिकल टाइप या हॉरिजॉन्टल टाइप उपलब्ध है, एज स्क्रैप को विंड अप करें।
  • स्ट्रिप्स अलग करना: तीन बार अलग करने वाली स्ट्रिप्स (तनाव से पहले दो बार, एक बार पुनरावृत्ति से पहले)।
  • टेंशनिंग स्टेशन: चैनल्स स्लॉटेड बीम्स क्लैम्प वूल फेल्ट को उचित रिकॉइलिंग टेंशन प्रदान करते हैं।
  • डिफ्लेक्टर एन्कोडिंग रोलर: रीकॉइलिंग से पहले स्ट्रिप्स की दिशा को डिफ्लेक्ट करें और स्लिटर और रीकॉइलर के बीच सिंक्रोनाइज़ेशन का एहसास करने के लिए लाइन की गति को मापें
  • Recoiler: प्रेस स्ट्रिप्स को अलग करने के क्रम में स्ट्रिप्स को हवा देने के लिए सीमलेस मैंड्रेल या सामान्य सेगमेंट मैंड्रेल उपलब्ध हैं।



पैरामीटर

माँ कुंडल स्लिटिंग नंबर स्लिटिंग स्पीड काटने की सटीकता औजार शक्ति क्षमता

0.3-3 मिमी मोटी

300-1300 मिमी चौड़ाई

508 मिमी आईडी

1800 मिमी आयुध डिपो

20T वजन

0.3-1 मिमी के लिए 25 स्ट्रिप्स;



2.0-3.0 मिमी के लिए 10 स्ट्रिप्स;

0-120 मी / मिनट

एडजस्टेबल

20-1300 मिमी स्ट्रिप्स;

≤+/-0.10mm भट्ठा चौड़ाई,

कोयलिंग कूबड़ ≤0.5 मिमी।

चाकू: SKD11, SLD, H13K

स्पेसर्स: 45# स्टील

तकिया: रबर, पु के छल्ले

नायलॉन विभाजक

16Mn डिस्क को अलग करना

कुल 260 किलोवाट

स्लीटर 90KW

कोयलर 110KW

30mins / कुंडल x 15T कुंडल,

8 घंटे 240 टी

नक्शा रेखाचित्र

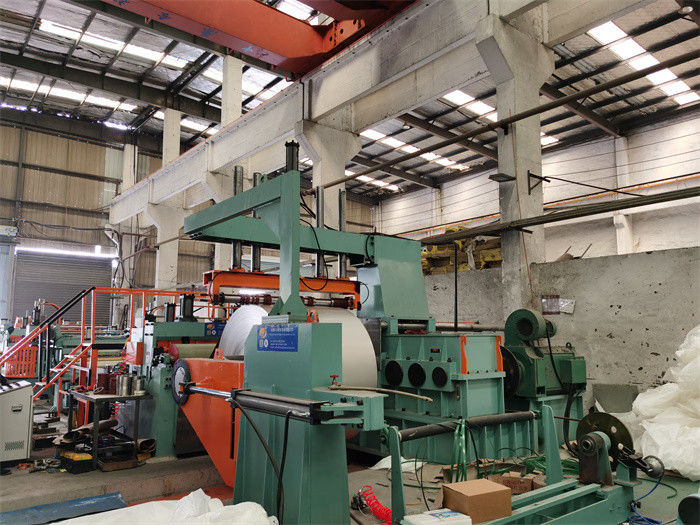

लाइट गेज उच्च परिशुद्धता स्वचालित स्टील शीट स्लीटिंग लाइन

लाइट गेज उच्च परिशुद्धता स्वचालित स्टील शीट स्लीटिंग लाइनलाइट गेज उच्च परिशुद्धता स्वचालित स्टील शीट स्लीटिंग लाइनलाइट गेज उच्च परिशुद्धता स्वचालित स्टील शीट स्लीटिंग लाइन
