उत्पाद विवरण:
|
| नाम: | स्टेनलेस स्टील शीट सर्वो कट टू लेंथ लाइन | सामग्री: | स्टेनलेस स्टील 304, 316 |
|---|---|---|---|
| चादर की मोटाई: | 0.3-3 मिमी | शीट की चौड़ाई: | 500-1650 मिमी |
| शीट की लंबाई: | 500-6000 मिमी | काटने की गति: | 30pcs/min x 2m |
| कुंडल आईडी: | 508 मिमी | कुंडल वजन: | 20टी |
| लंबाई सहनशीलता: | +/- 0.5 मिमी | समतलता: | 1 मिमी / एम 2 |
| स्टैकर: | दोगुना | काट रहा है: | सर्वो ड्राइव |
| न्याय के लिए संघर्ष करनेवाला: | 6 ऊँचा | अनकॉयलर: | हाइड्रोलिक एकल खराद का धुरा |
| प्रमुखता देना: | ss लंबाई पर कट लाइन मशीन,शीट को लंबाई पर काटने वाली लाइन मशीन,5000 मिमी लंबाई पर कट लाइन मशीन |
||
स्टेनलेस स्टील शीट सर्वो एज ट्रिमर के साथ लंबाई लाइन में कटौती

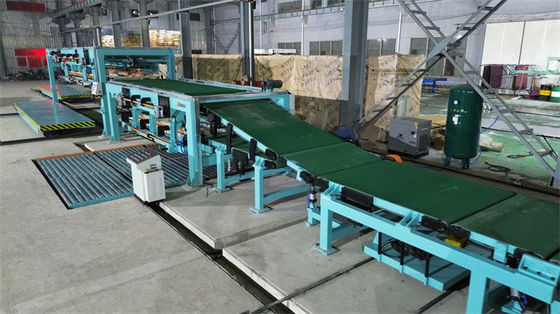

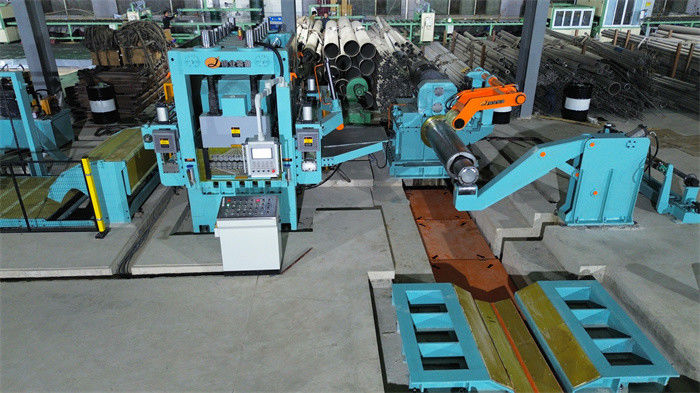

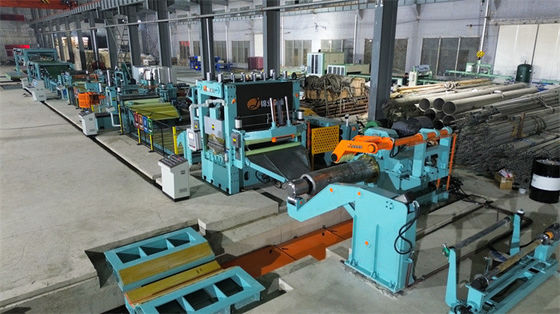

सर्वो कट टू लेंथ लाइन अनकोइलिंग और लेवलिंग के बाद स्टील कॉइल को लंबाई तक काटने की एक उत्पादन लाइन है, जिसमें अनकोइलर, लेवलर, एनसी लंबाई फीडर, हाई स्पीड सर्वो शीयर,डबल स्टैकर , आदि. अनरोलिंग के बाद, स्टील शीट 6high leveler, सेंसर नियंत्रण लूपिंग, लंबाई फीडर शीट लंबाई मापने और सेट लंबाई के लिए शीट काटने के लिए कतरनी नियंत्रण के माध्यम से गुजरती है;बेल्ट कन्वेयर कट शीट को पहले स्टैकर तक पहुंचाता है, कैंची की मेज स्वचालित रूप से नीचे आती है और मेज पर ढेर की गई शीट की ऊंचाई बढ़ जाती है।, जब चादरें निर्धारित मात्रा तक पहुंच जाती हैं, तो चादर को दूसरे स्टैकर पर ले जाने के लिए पैनल पर बटन दबाएं।तो आउटपुट रोल टेबल ऑपरेशन पक्ष के लिए बाहर चादरें वितरित इस प्रकार, एक स्टील कॉइल काटना बिना रुके निरंतर होता है।
रचना
| नहीं. | रचना | मात्रा |
| 1 | कॉइल तैयार करने के लिए सीडल | 1 जोड़ी |
| 2 | कॉइल लोडिंग कार | 1 सेट |
| 4 | अनकोइलर+कोइल स्न्यूबर रोलर + पेपर वाइंडर | 1 सेट |
| 5 | 6 ही लेवलर + वर्क रोल क्लीनर | 1 सेट |
| 6 | कैस्केड रोल लूप1 | 1 सेट |
| 7 | साइड गाइड | 1 सेट |
| 8 | एन.सी. सर्वो फीडर | |
| 9 | दोतरफा फिल्म/इलेक्ट्रोस्टैटिक पेपर लैमिनेटर | |
| 10 | सर्वो शीयर | 1 सेट |
| 11 | कन्वेयर बेल्ट + कचरा शीट कार | 1 सेट |
| 11 | दोहरे स्टैकर | 1 सेट |
| 12 | आउटपुट रोल टेबल | 1 सेट |
| 13 | हाइड्रोलिक प्रणाली | 1 सेट |
| 14 | वायवीय प्रणाली | 1 सेट |
| 15 | विद्युत नियंत्रण प्रणाली | 1 सेट |
पैरामीटर
0.4-3 x 1600 सर्वो कट टू लेंथ लाइन
इनपुट सामग्रीः
| नहीं. | पद | पैरामीटर |
| 1 | सामग्री | एचआर, सीआर, जीआई स्टील |
| स्टेनलेस स्टील 1.5 मिमी से कम | ||
| 2 | कॉइल प्लेट की मोटाई | 0.4-3.0 मिमी |
| 3 | कॉइल प्लेट की चौड़ाई | 300 से 1600 मिमी |
| 4 | कॉइल का बाहरी व्यास | ≤ Φ2000 मिमी |
| 5 | कॉइल का आंतरिक व्यास | Φ508mm Φ610mm |
| 6 | कॉइल का अधिकतम भार | 25T |
| 7 | यांत्रिक गुण | हल्के स्टील, |
| शक्ति शक्ति σb≤350N/mm2 तन्यता शक्ति σs≤550N/mm2 | ||
| शक्ति शक्ति σb≤510N/mm2 तन्यता शक्ति σs≤780N/mm2 |
मशीन का प्रदर्शन:
| नहीं. | पद | पैरामीटर | |
| 1 | काटने की लंबाई |
स्टैकर 1, 300-3000 मिमी/ स्टैकर2, 400-6000 मिमी |
|
| 2 | काटने की लंबाई सहिष्णुता | L=2m≤±0.3mm(2.0mm) | |
| 3 | विकर्ण लंबाई सहिष्णुता | L=2m≤±0.5mm(2.0mm) | |
| 4 | स्तर की सटीकता | ≤±1.2mm/m2 | |
| 5 | स्टैकिंग ऊंचाई | कुशन लकड़ी 700 मिमी, अधिकतम 5T शामिल करें। | |
| 6 | .बर्गर काटने | मोटाई ≤1.0 मिमी, ≤0.03 मिमी | |
| 1. 0 मिमी से ऊपर, बोर ≤ 3% मोटाई | |||
| 7 | स्टैकिंग की सटीकता | परतों के बीच विचलनः ≤1.0mm चौड़ाई, ≤1.5mm लंबाई | |
| 500 मिमी की ऊंचाई के लिए स्टैकिंग ऊंचाई में विचलन <3 मिमी | |||
| 8 | काटने की गति | 0-60 मीटर/मिनट | |
| शीट की लंबाई ((मिमी) | काटने का समय ((पीसी/मिनट) | ||
| 1000 मिमी | 50 पीसी | ||
| 2000 मिमी | 30 पीसी | ||
| 3000 मिमी | 20 पीसी | ||
| 4000 मिमी | 15 पीसी | ||
| 6000 मिमी | 10pcs | ||
| 9 | कुल शक्ति | लगभग 240KW |
