एपीआई स्टील पाइप वेल्डिंग ईआरडब्ल्यू तेल ट्यूब उत्पादन लाइन (एचजी 219)

एपीआई स्टील पाइप वेल्डिंग ईआरडब्ल्यू तेल ट्यूब उत्पादन लाइन (एचजी 219)
Basic Properties
country of origin
वूशी, चीन
Brand Name
Jinye
PRODUCT MODEL
एचजी 219
Trading Properties
MOQ
1 सेट
period for dispatch
180-240 दिन
payment method
टी/टी

Product Details

प्रमुखता देना:

ईआरडब्ल्यू तेल ट्यूब उत्पादन लाइन

Name: एपीआई स्टील पाइप वेल्डिंग ERW तेल ट्यूब उत्पादन लाइन
Input: एचआर स्टील स्ट्रिप्स
Output: Φ89 ~ Φ219 पाइप
Producing Speed: 30 मी / मिनट
Land Area: 200 मीटर x 20 मीटर
HF Welder: ठोस अवस्था 800KW
Cutting: फ्लाई कटिंग आरी
Tooling: Cr12, GCr15 रोलर्स
Forming Technology: 7 + 5 क्षैतिज रोलर्स
Roller Shaft: क्षैतिज 140 मिमी
Total Power: 2500 किलोवाट
Seam Heating: एमएफ एनीलिंग
Product Brief
एपीआई स्टील पाइप वेल्डिंग ईआरडब्ल्यू तेल ट्यूब उत्पादन लाइन (एचजी 219) अनकॉइलिंग → स्ट्रिप स्ट्रेटनिंग → शीयर एंड वेल्डिंग टेबल → हॉरिजॉन्टल स्पाइरल एक्युमुलेटिंग → फ्लॉ डिटेक्शन → फॉर्मिंग → एचएफ वेल्डिंग → डिबगिंग (बाहर और अंदर) → पॉलिशिंग → ऑनलाइन सीम डिटेक्शन → एमएफ एनीलिंग → एयर कूलिंग → वाटर क...
Product Description

एपीआई स्टील पाइप वेल्डिंग ईआरडब्ल्यू तेल ट्यूब उत्पादन लाइन (एचजी 219)



अनकॉइलिंग → स्ट्रिप स्ट्रेटनिंग → शीयर एंड वेल्डिंग टेबल → हॉरिजॉन्टल स्पाइरल एक्युमुलेटिंग → फ्लॉ डिटेक्शन → फॉर्मिंग → एचएफ वेल्डिंग → डिबगिंग (बाहर और अंदर) → पॉलिशिंग → ऑनलाइन सीम डिटेक्शन → एमएफ एनीलिंग → एयर कूलिंग → वाटर कूलिंग → साइजिंग → पाइप स्ट्रेटनिंग → फ्लाई कटिंग → रोल टेबल → एंड मिलिंग → हाइड्रोस्टैटिक टेस्ट → से गुजरना → चेक → माप → पेंटिंग मार्क → पैकिंग



क्षैतिज रोल फ्रेम और कार्यक्षेत्र रोल फ्रेम:

गठन चरण: 8 सेट क्षैतिज रोल फ्रेम, उनमें से 2 घूर्णन प्रकार हैं।

7 ऊर्ध्वाधर रोल फ्रेम सेट करता है, उनमें से 5 घूर्णन प्रकार हैं।

साइजिंग स्टेज: 4 सेट यूनिवर्सल रोल फ्रेम, 4 सेट वर्टिकल रोल फ्रेम।

स्ट्रेटनिंग स्टेज: 2 सेट 4 रोल टर्क्स हेड


HG219 पाइप उत्पादन लाइन का वर्गीकरण:

कच्चा माल
कम कार्बन स्टील, कम मिश्र धातु इस्पात, एचआर या सीआर।
तन्य शक्ति: σb≤600Mpa
उपज बिंदु: σs≤315MPa
2.0-8.0 x 800mm, ID508mm OD1800mm, 12T
समाप्त पाइप्स

गोल पाइप का आकार:Φ89 ~ Φ219 मिमी* 2 मिमी ~ 8 मिमी
वर्ग, आयताकार पाइप का आकार: 70 × 70 मिमी ~ 200 × 200 मिमी * 2.5 मिमी ~ 7.0 मिमी

    60 × 80 मिमी ~ 240 × 160 मिमी * 2.5 मिमी ~ 7.0 मिमी
उत्पादन लंबाई: 6 ~ 12 मीटर (ग्राहक अनुरोध द्वारा डिजाइन किया जा सकता है)
काटने की लंबाई परिशुद्धता: ± 3 मिमी (गर्म घर्षण कंप्यूटर द्वारा देखा गया)

मशीन पैरामीटर

डेकोइलर, हाइड्रोलिक विस्तार, एयर ब्रेक, 12T लोड

कॉइल हेड ओपनर और स्ट्रेटनर: 30KW
कतरनी और बट वेल्डिंग डिवाइस, CO2 ढाल वेल्डिंग
सर्पिल संचायक, 8m, 80m/min फीडिंग, 150KW
बनाने और आकार देने वाली इकाई, 250KW x 2 DC.

गर्म घर्षण उड़ान देखा, 150 किलोवाट, हाइड्रोलिक रोटेशन काटने
रन आउट टेबल, 7.5KW।
800 किलोवाट एचएफ वेल्डर, 1 सेट;एमएफ एनीलिंग 600KW x 2sets
रोलर्स, ग्राहकों के पाइप आकार के अनुसार

हीड्रास्टाटिक परीक्षण: 5-20s प्रति टुकड़ा,
कुल स्थापना शक्ति: 2500KW
लाइन की गति: 30 मीटर / मिनट



ईआरडब्ल्यू पाइप मशीनें विशिष्टता:

आदर्श पाइप का आकार एचएफ वेल्डर (किलोवाट) मोटर शक्ति (किलोवाट) गति (एम / मिनट)
एमएम एक्स मिमी
HG16 Ф(7-20) x (0.2-0.5) 60 22 80-140
HG25 Ф(8-32)x(0.35-1.3) 100 45 70-130
HG32 Ф(15-50) x (0.6-2.0) 150 110 60-120
HG50 Ф(20-63)x(0.8-2.5) 200 160 50-100
HG63 Ф(20-76)x(0.8-3.0) 250 200 30-90
HG76 Ф(25-80) x (1.2-4.0) 300 110x2 30-80
HG89 Ф(32-102)x(1.5-4.5) 300 132 x 2 30-80
HG114 Ф(38-127) x (1.5-4.5) 300 160 x 2 30-70
HG125 Ф(50-165)x(2.0-5.0) 400 185x2 20-60
HG165 Ф(76-165)x(2.0-6.0) 600 200x2 15-50

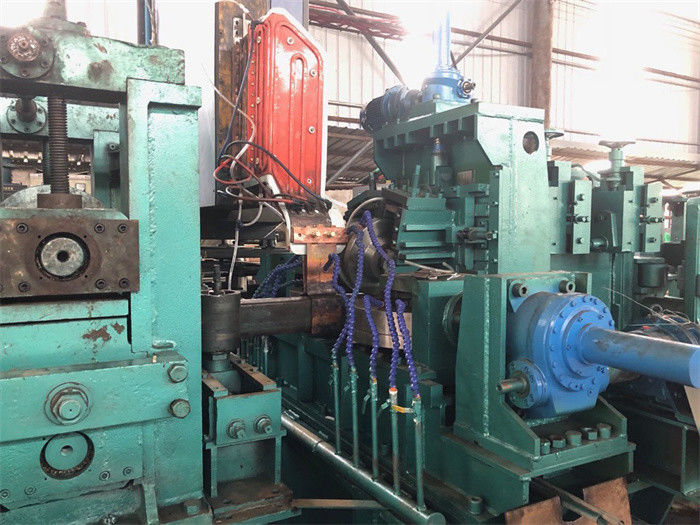

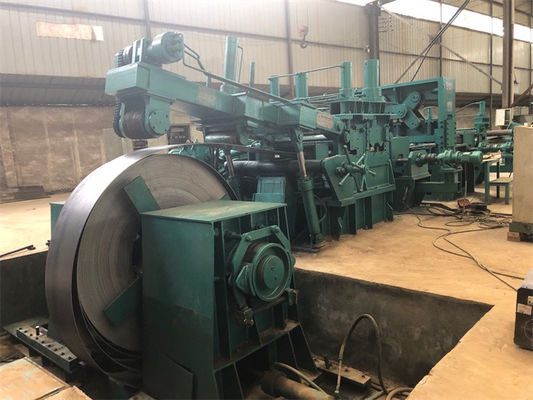

एपीआई स्टील पाइप वेल्डिंग ईआरडब्ल्यू तेल ट्यूब उत्पादन लाइन (एचजी 219)एपीआई स्टील पाइप वेल्डिंग ईआरडब्ल्यू तेल ट्यूब उत्पादन लाइन (एचजी 219)एपीआई स्टील पाइप वेल्डिंग ईआरडब्ल्यू तेल ट्यूब उत्पादन लाइन (एचजी 219)
