उत्पाद विवरण:
|
| नाम: | स्टेनलेस स्टील SUS304 316L फ्लाई कट टू लेंथ लाइन | चादर सामग्री: | स्टेनलेस स्टील 304, 316 |
|---|---|---|---|
| चादर की मोटाई: | 0.3-2 मिमी | शीट की चौड़ाई: | 100-1000 मिमी |
| कुंडल आईडी: | 508 मिमी, 610 मिमी | कुंडल आयुध डिपो: | 1800 मिमी |
| कुंडल वजन: | 10टी | लाइन की गति: | 60 एमपीएम |
| कतरन लंबाई: | 200-3300 मिमी | काटने की शैली: | रोटरी फ्लाई कतरनी |
| न्याय के लिए संघर्ष करनेवाला: | 6hi | कुल शक्ति: | 200 किलोवाट |
| भूमि क्षेत्रफल: | 28मी x 8मी | खिलाने की दिशा: | ग्राहक तय करता है |
| प्रमुखता देना: | लंबाई लाइन रोटरी के लिए कतरनी कट,लंबाई मशीन के लिए SUS304 मेटल कट,लंबाई मशीन के लिए 2 मिमी धातु कट |
||
स्टेनलेस स्टील SUS304 316L रोटरी शीयर फ्लाई कट टू लेंथ लाइन 0.3-2 X 1000

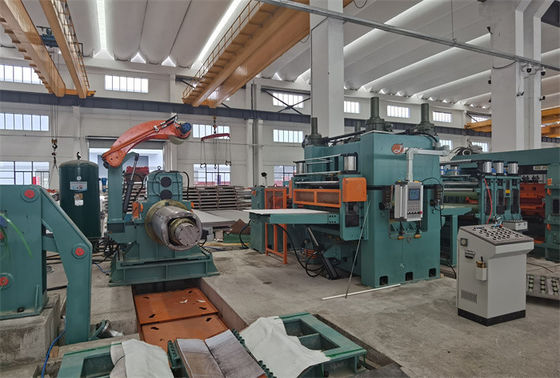

कट टू लेंथ लाइन, कॉइल लोडिंग, लंबाई मापने, फिल्म कोटिंग, शीट वितरित करने और आउटपुट के सहायक कार्यों के साथ अनकॉइलर, लेवलर, रोटरी शीयर, स्टेकर आदि से बने समतल और लंबाई में कटौती करके फ्लैट स्टील प्लेटों की निश्चित लंबाई बनाने के लिए है। ,वगैरह।

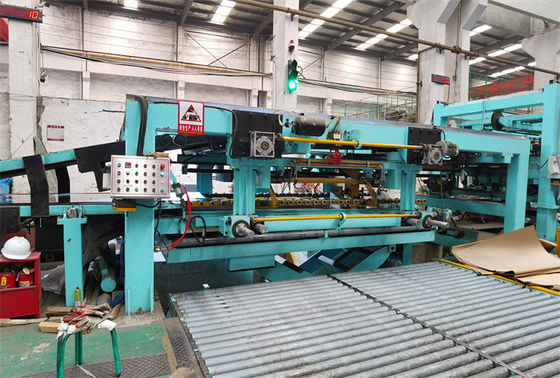

काम करने की प्रक्रिया अनकोइलिंग है, 19 रोलर 6hi लेवलिंग, लंबाई मापने, रोटरी फ्लाई शीयर काटने, कट शीट्स पहले स्टेकर में जाती हैं जब तक स्टैकिंग की संख्या प्रीसेट संख्या तक नहीं पहुंच जाती है, फिर मैन्युअल रूप से दूसरे स्टेकर में स्थानांतरित हो जाती है।जबकि चादरें दूसरे स्टेकर में जा रही हैं, रोल टेबल द्वारा पहली लिफ्टिंग टेबल पर शीट्स का उत्पादन करें और फिर पहले स्टेकर कार्य स्थिति में लौटें।इस तरह, एक स्टील कॉइल की कटिंग लगातार चलती रह सकती है।
काम करने की प्रक्रिया स्वचालित है, पीएलसी सर्वो नियंत्रण और एचएमआई.ऑन टच स्क्रीन को अपनाते हुए, शीट आकार, पीसी की संख्या, शीट वजन की गणना, इसके अलावा, कार्य कर सकते हैं: फीडिंग गति सेट करें, फीडिंग लंबाई सेट करें, फीडिंग की संख्या सेट करें, बीच में इंटरचेंज करें मैनुअल और ऑटो, ऑटो स्टार्ट, ऑटो स्टॉप, पॉज़, काउंटर जीरो, fwd-rwd बटन, अप-डाउन अप-डाउन, दोष अलार्म, आदि।
क्रोम कोटेड रोलर्स, पीयू रोलर्स, ब्लोअर आदि शीट की सतह को चोट लगने से बचाने में भूमिका निभाते हैं।
मैनुअल थ्रेडिंग को छोड़कर, सभी ऑटो वर्किंग में।
पैरामीटर्स:
| इनपुट कच्चा माल और तैयार उत्पाद | |
| कच्चा माल | हॉट / कोल्ड रोल्ड स्टेनलेस स्टील SUS304, 201, 316 |
| यांत्रिक संपत्ति | तन्य शक्ति σb≤800Mpa, σs≤550Mpa |
| मोटाई | 0.2-2.0 मिमी |
| चौड़ाई1 | 00 मिमी-1000 मिमी (अधिकतम) |
| कुंडल आयुध डिपो | ≤Φ1800 मिमी |
| कुंडल आईडी | Φ508mm (गास्केट के साथ Φ610mm तक बड़ा करें) |
| अधिकतम भार | 10 टन, 15 टन, |
| शीट की लंबाई | 200 - 3300 मिमी |
| लंबाई सहिष्णुता | एल0= 1M±0.3 मिमी (समान वेग) |
| एल0= 1 एम ± 0.4 मिमी (त्वरण / मंदी) | |
| विकर्ण लंबाई सहिष्णुता | एल1= 1एम ± 0.5 मिमी |
| स्टैकिंग ऊंचाई | 650 मिमी अधिकतम (लकड़ी का समर्थन लगभग 150 मिमी ऊंचा) |
| अधिकतम स्टैकिंग वजन | 5 टन |
| फ्लाइंग सीटीएल पैरामीटर | ||
| 1 | रैखिक गति | 0-60 मी / मिनट |
| 2 | थ्रेडिंग स्पीड | 0-15 मी / मिनट |
| 3 | बिजली की आपूर्ति | 380 वी / 50 हर्ट्ज / 3 पीएच |
| 4 | स्थापित सत्ता | लगभग 200 किलोवाट |
| 5 | क्रॉस कटिंग तरीका | दो रोटरी चाकू फ्लाई काउंटर कटिंग |
| शीट की लंबाई मापी जाती है और कटिंग स्ट्रोक के साथ मेल खाती है। | ||
| 6 | नियंत्रण मार्ग | एसी, सीएनसी और पीएलसी नियंत्रण |
| 7 | मोटर चलाएँ | एक।डीकोइलिंग मोटर: एसी 30 किलोवाट ख।लेवलिंग मोटर: एसी 75KW |
|
सी।फ्लाइंग शियर्स सर्वो मोटर: एसी 90 किलोवाट |
||
संघटन:
| वस्तु | मात्रा | |
| 1 | लोडिंग स्टेशन | 1 |
| 2 | लोड हो रहा है कार | 1 |
| 3 | सिंगल मैंड्रेल डेकोइलर | 1 |
| 4 | सटीक 6 हाय लेवलिंग मशीन (19 रोलर्स) | 1 |
| 5 | सर्वो फीडिंग डिवाइस (लैमिनेटिंग डिवाइस शामिल करें) | 1 |
| 6 | रोटरी हाई स्पीड फ्लाई कटर | 1 |
| 7 | तीन चरणों बेल्ट कन्वेयर | 1 |
| 8 | 1अनुसूचित जनजातिस्वचालित चादरें स्टेकर | 1 |
| 9 | 2रास्वचालित स्टेकर | 1 |
| 10 | हाइड्रोलिक प्रणाली | 1 |
| 11 | हवाई प्रणाली | 1 |
| 12 | स्नेहन प्रणाली | 1 |
| 13 | विद्युत व्यवस्था | 1 |

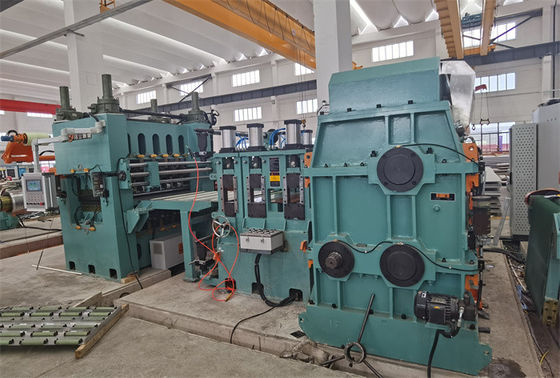

6 उच्च परिशुद्धता स्तर:
