स्टेनलेस स्टील के लिए चार हाई रिवर्स कोल्ड रोलिंग मिल पावर सेविंग उच्च उत्पादकता

स्टेनलेस स्टील के लिए चार हाई रिवर्स कोल्ड रोलिंग मिल पावर सेविंग उच्च उत्पादकता
Basic Properties
country of origin
वूशी, चीन
Brand Name
Jinye
PRODUCT MODEL
4hi-850
Trading Properties
MOQ
1 सेट
period for dispatch
180 -240 दिन
payment method
टी/टी

Product Details

प्रमुखता देना:

बिजली की बचत करने वाली ठंडी रोलिंग मिल

,

स्टेनलेस स्टील कोल्ड रोलिंग मिल

,

उच्च उत्पादकता वाली शीत रोलिंग मिल

Name: चार उच्च रिवर्स कोल्ड रोलिंग मिल बिजली की बचत उच्च उत्पादकता
Material: स्टेनलेस स्टील का तार
Input Thickness: 1.5-3.0 मिमी
Finished Thickness: 0.25-2.1 मिमी
Strip Width: 750 मिमी
Coil Load: 15टी
Rolling Speed: 300 मी / मिनट
Press Up: हाइड्रोलिक एजीसी
Rolling Process: प्रतिवर्ती
Rolling Torque: 185.7/119.4KN
Rolling Torque: 334.25/214.9के.एन.एम
Recoil Mandrel: 650 मिमी
Total Power: 2200 किलोवाट
Yearly Production: 50000T
Product Brief
स्टेनलेस स्टील के लिए चार हाई रिवर्स कोल्ड रोलिंग मिल पावर सेविंग उच्च उत्पादकता बिजली की बचत करने वाली उच्च उत्पादकता वाली रिवर्सिबल कोल्ड रोलिंग मिल निम्नलिखित कारणों से कोल्ड रोलिंग स्टील संयंत्रों में प्रतिस्पर्धी है: दोहरी शिफ्ट गियर कम करने वाले अनुपात: मोटी शीट के लिए बड़ा टॉर्क और तनाव, कम ग...
Product Description

स्टेनलेस स्टील के लिए चार हाई रिवर्स कोल्ड रोलिंग मिल पावर सेविंग उच्च उत्पादकता



बिजली की बचत करने वाली उच्च उत्पादकता वाली रिवर्सिबल कोल्ड रोलिंग मिल निम्नलिखित कारणों से कोल्ड रोलिंग स्टील संयंत्रों में प्रतिस्पर्धी है:

  1. दोहरी शिफ्ट गियर कम करने वाले अनुपात: मोटी शीट के लिए बड़ा टॉर्क और तनाव, कम गति रोलिंग, पतली शीट उच्च गति रोलिंग के लिए छोटा टॉर्क और तनाव, इस तरह, ड्राइव मोटर्स काफी हद तक छोटे हो सकते हैं और बिजली की खपत बहुत कम हो जाती है।
  2. कम करने वाले गियरबॉक्स में मिल का निवेश बढ़ जाता है, लेकिन बिजली की बचत और बहुत छोटा ट्रांसफार्मर काफी हद तक लागत की भरपाई करता है और लंबे समय तक लाभ देता है।
  3. मिल चलाना अधिक स्थिर और टिकाऊ होता है, क्योंकि मिल पर भार हमेशा सबसे उपयुक्त बिंदु पर होता है।
  4. यदि एसी मोटर का उपयोग किया जा सकता है, तो बिजली की बचत डीसी मोटर की तुलना में 10% कम हो सकती है।
  5. हमारी पावर सेविंग हाई प्रोडक्टिविटी कोल्ड मिल का ग्राहक कारखानों में परीक्षण किया गया है, जो बहुत सफल और लोकप्रिय है।

यहां उदाहरण के तौर पर स्टेनलेस स्टील शीट रिड्यूसिंग के लिए 850 4Hi रिवर्सिबल कोल्ड रोलिंग मिल लें:









मिल मोटर

रिकॉइलर मोटर मिल रिड्यूसर रिकॉइलर रिड्यूसर



परंपरागत

2 x 800 किलोवाट

Z-560-4 515/1200 440V

2 x 800 किलोवाट

Z-560-4 515/1200 440V

I=9;V=305मी/मिनट

आउटपुट टॉर्क: 267KN.M;

खराद का धुराΦ500×850

(I=6.3;V=299मी/मिनट)

तनाव:103.8KN;



उच्च दक्षता बिजली की बचत

2 x 500 किलोवाट

Z4-500-42 400/1200 440V

2 x 500 किलोवाट

Z4-500-42 400/1200 440V

मैं=14/9 वी=196/305मी/मिनट

334.25/214.9KN.M;

खराद का धुराΦ650×850

मैं=14/9 वी=175/272मी/मिनट

तनाव:185.7/119.4KN;

निष्कर्ष: 1) नए प्रकार की उच्च दक्षता वाली मिल में रफ रोलिंग में 25% बड़ा टॉर्क और 78.9% बड़ा तनाव है, बढ़ती गति पर टॉर्क और तनाव पूरी तरह से पर्याप्त है, और 0.3 मिमी से नीचे पतली शीट पर अधिक स्थिर रोलिंग है;2) बिजली की बचत स्पष्ट है, ट्रांसफार्मर 800-900KVA छोटा हो सकता है।



रोलिंग प्रक्रिया:

हाइड्रोलिक पेऑफ अनकॉइलर → कॉइल लोडिंग कार → सॉलिड मैंड्रेल रीकॉइलर → 4hi रोलिंग मिल (प्रवेश और निकास प्रेस प्लेट्स शामिल) - सॉलिड मैंड्रेल रीकॉइलर (इलेक्ट्रिक कंट्रोल, एजीसी सिस्टम, हाइड्रोलिक, थिन ऑयल सिस्टम)



विन्यास

  1. हाइड्रोलिक एजीसी प्रणाली को दो चरण वाले कंप्यूटर द्वारा नियंत्रित किया जाता है।इसमें न केवल निरंतर रोल गैप, निरंतर रोलिंग बल, मोटाई पूर्व-नियंत्रण/निगरानी के कार्य हैं, बल्कि तनाव एजीसी भी है।
  2. मुख्य रोलिंग मिल और बाएँ और दाएँ कॉइलर सीमेंस इलेक्ट्रॉनिक रूप से नियंत्रित प्रत्यक्ष वर्तमान मोटर के एक पूरे सेट द्वारा संचालित होते हैं।(मिश्रित-घुड़सवार संरचना), एससीआर बिजली की आपूर्ति
  3. रोलिंग मिल में हाइड्रोलिक दबाव प्रणाली, हाइड्रोलिक पंपिंग विनियमन प्रणाली, साइड पुश विनियमन प्रणाली, मध्यवर्ती रोल के सकारात्मक और नकारात्मक झुकने वाले रोल, प्रक्रिया स्नेहन प्रणाली और उपकरण स्नेहन प्रणाली है।
  4. बाएँ और दाएँ कॉइलर बड़े तनाव वाले ठोस ड्रम, तनाव डिजिटल नियंत्रण को अपनाते हैं
  5. उत्पादन प्रक्रिया के स्वचालन का एहसास करने के लिए यूनिट की उत्पादन प्रक्रिया इंटरलॉकिंग और फॉल्ट अलार्म को प्रोग्रामेबल लॉजिक कंट्रोलर (पीएलसी) द्वारा नियंत्रित किया जाता है।
  6. रोलिंग मिल में पूर्ण हाइड्रोलिक दबाव होता है।इसमें पूर्ण स्ट्रोक द्वितीय प्रवाह नियंत्रण, विचलन समायोजन नियंत्रण, स्वचालित प्रीलोडिंग नियंत्रण, मोटाई पूर्व-नियंत्रण एजीसी, मोटाई निगरानी एजीसी, तनाव/गति एजीसी, त्वरण और मंदी एजीसी मुआवजा नियंत्रण, रोल विलक्षणता मुआवजा और रोलिंग प्रक्रिया डेटाबेस के नियंत्रण कार्य हैं। , डेटा डिस्प्ले और ऑपरेशन नियंत्रण, उत्पाद गुणवत्ता ट्रैकिंग फ़ंक्शन, हाई-स्पीड रोलिंग डेटा स्वचालित रिकॉर्डिंग, स्वचालित रिपोर्ट पीढ़ी, गलती अलार्म और रिकॉर्डिंग।रिकॉर्डिंग और अन्य प्रक्रिया प्रबंधन कार्य।
  7. प्रक्रिया मापदंडों और प्रमुख उपकरण मापदंडों का पता लगाना, प्रदर्शन और गलती अलार्म प्रणाली
  8. प्रक्रिया स्नेहन के लिए इमल्शन शीतलन प्रणाली और सटीक निस्पंदन प्रणाली का उपयोग किया जाता है।
  9. रोलिंग मिलों में ओवरलोड सुरक्षा, पट्टी टूटने से सुरक्षा और आपातकालीन पार्किंग जैसी सुरक्षा सुरक्षा प्रणालियाँ स्थापित की जाती हैं।
  10. हार्ड टूथ फेस हेरिंगबोन गियर (ग्रेड 5 सटीकता) का उपयोग बाएं और दाएं कॉइलर और मुख्य मशीनों के लिए किया जाता है।एसकेएफ, एफएजी, टिमकेन का उपयोग उच्च गति वाले शाफ्ट बीयरिंग के लिए किया जाता है और हार्बिन/वाफंगडियन/लुओयांग बीयरिंग फैक्ट्री का उपयोग कम गति वाले शाफ्ट बीयरिंग के लिए किया जाता है।
  11. इकाई के उत्पादन प्रक्रिया नियंत्रण का एहसास करने के लिए इकाई दो-चरण कंप्यूटर नियंत्रण को अपनाती है।यूनिट में रोलिंग शेड्यूल गणना, पास वितरण, विनियमन और पैरामीटर अनुकूलन है।वास्तविक समय प्रक्रिया पैरामीटर और कुंजी का पता लगाना, प्रदर्शन और अलार्म
  12. झुकी हुई वेज और स्टेप द्वारा रोलिंग लाइन ऊंचाई का त्वरित समायोजन
  13. कार्य रोल मध्यवर्ती रोल का त्वरित रोल परिवर्तन (लगभग 8 मिनट)
  14.
  15. यूनिट दूसरे प्रवाह नियंत्रण का एहसास करने और तैयार उत्पाद की दर में सुधार करने के लिए आयातित लेजर वेलोसीमीटर को अपनाती है, जबकि गति को मापने के लिए एनकोडर को बनाए रखती है।
  16. यूनिट तनाव को सीधे आयातित टेन्सियोमीटर, बंद-लूप नियंत्रण और डिजिटल डिस्प्ले द्वारा मापा जाता है
  17. उच्च दबाव एजीसी प्रणाली, झुकने वाले रोल सिस्टम और साइड रोल सिस्टम के मुख्य घटक आयातित उत्पादों को अपनाते हैं;कम दबाव वाली हाइड्रोलिक प्रणाली के घटक घरेलू आयातित प्रौद्योगिकी द्वारा उत्पादित प्रसिद्ध उत्पादों को अपनाते हैं।
  18. यूनिट की मोटाई चीन में बने एक्स-रे मोटाई गेज द्वारा मापी जाती है, एनकोडर जर्मनी से पी + एफ है, और निकटता स्विच जर्मनी से सिक द्वारा बनाया जाता है।
  19. वर्क रोल को साइड रोल सपोर्ट द्वारा रेडियल रूप से स्थित किया जाता है, जो कठोरता को बढ़ाता है और साइड को झुकने से रोकता है।एक्सिस को अंतिम समर्थन द्वार द्वारा स्थित किया जाता है और सिलेंडर द्वारा नियंत्रित किया जाता है, जो तैयार उत्पाद पास के ऑन-लाइन रोल परिवर्तन के लिए सुविधाजनक है और स्टेनलेस स्टील रोलिंग की आवश्यकताओं को पूरा करता है।
  20. रोलर बेयरिंग के बैकिंग बेयरिंग के लिए तेल-वायु स्नेहन

850 4हाई हाई हाइड्रोलिक एजीसी रिवर्सिंग कोल्ड रोलिंग मिल।

स्टील कॉइल पैरामीटर
स्टील का तार सामग्री

स्टेनलेस स्टील

आने वाली एसएस कुंडल पट्टी 550-750 मिमी x 1.5-3.0 मिमी
आने वाली एसएस कॉइल्स 610 मिमी आईडी, 2000 मिमी ओडी, 15 टी
कोल्ड रोल्ड तैयार एसएस कॉइल स्ट्रिप 550-750 x 0.25-1.2 मिमी
रिवर्स रोलिंग मिल पैरामीटर
रोलिंग मिल की गति अधिकतम 300 मीटर/मिनट
रोलिंग बल अधिकतम 10000KN
तनाव कम होना 120KN तक
कार्य रोलर, मध्य रोलर विशिष्टता। एफ165 x 850मिमी
बैकअप रोलर विशिष्टता. एफ730 x 800 मिमी
मुख्य मोटर शक्ति 500 किलोवाट x 2
मोटर शक्ति को पुनः प्राप्त करें 500 किलोवाट x 2
विद्युत नियंत्रण हाइड्रोलिक एजीसी, सीमेंस आरए80 डीसी ड्राइवर, पीएलसी, एक्स-रे मोटाई गेज प्रणाली
तरल स्थिति गियरबॉक्स के लिए पतला तेल स्नेहन, असर वाली सीटों के लिए तेल गैस स्नेहन, हाइड्रोलिक स्टेशन, रोलिंग प्रक्रिया शीतलक प्रणाली
स्वचालित रोलर बदलना स्वचालित रोलर परिवर्तन का एहसास करने के लिए हाइड्रोलिक मोटर और सिलेंडर ड्राइव

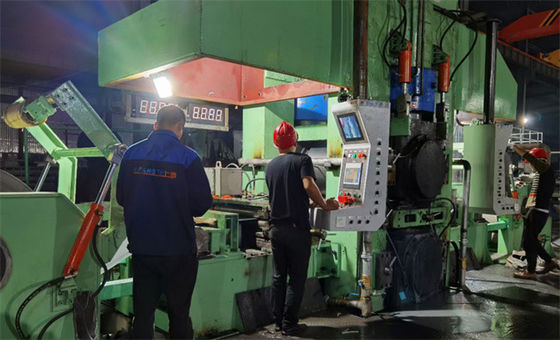

स्टेनलेस स्टील के लिए चार हाई रिवर्स कोल्ड रोलिंग मिल पावर सेविंग उच्च उत्पादकता

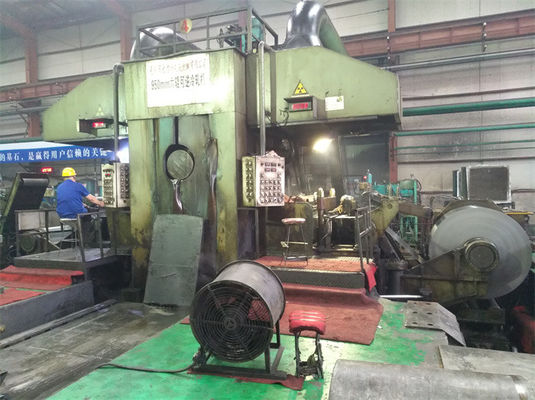

स्टेनलेस स्टील के लिए चार हाई रिवर्स कोल्ड रोलिंग मिल पावर सेविंग उच्च उत्पादकता
