उत्पाद विवरण:
|
| नाम: | ERW स्टील पाइप बनाने की मशीन | इनपुट: | हल्के स्टील, कम मिश्र धातु इस्पात स्ट्रिप्स |
|---|---|---|---|
| उत्पादन: | Ф(25-80) x (1.2-4.0) पाइप | उत्पादन गति: | 30-80 मी / मिनट |
| भूमि क्षेत्रफल: | 60मी x 5मी | एचएफ वेल्डर: | ठोस अवस्था 300KW |
| काट रहा है: | मक्खी देखा | टूलींग: | Cr12, D2 रोलर्स |
| प्रमुखता देना: | ईआरडब्ल्यू स्टील पाइप बनाने की मशीन,300 किलोवाट स्टील पाइप बनाने की मशीन,80 मीटर / मिनट वेल्डिंग पाइप बनाने की मशीन |
||
सीधे सीम उच्च आवृत्ति वेल्डिंग के साथ ERW स्टील पाइप बनाने की मशीन
ERW वेल्डेड पाइप का उपयोग स्ट्रक्चरल असेंबल, लिक्विड ट्रांसमिशन, फर्नीचर, कंस्ट्रक्शन फील्ड में किया जा सकता है।पाइप बनाने और आकार में सुधार पाइप मिल लाइन की मुख्य इकाई है, जिसमें उच्च आवृत्ति वेल्डिंग खाली पाइप सीम बनाने और आकार देने के बीच होती है।
हमारी वेल्डेड पाइप उत्पादन लाइन कम 2" (50 मिमी) पाइप बनाने के लिए 150 मीटर / मिनट तक तेजी से और सुचारू रूप से चल सकती है, और 2-4 इंच (50-100 मिमी) पाइप के लिए 100 मीटर / मिनट से अधिक चल सकती है।
इस बीच, 500 मिमी गोल पाइप (400x400 वर्ग) की तरह ERW पाइप का व्यास बहुत बड़ा हो रहा है, इसके लिए रोलर्स को बचाने के लिए पाइप बनाने और आकार देने की आवश्यकता होती है, अन्यथा, रोलिंग टूल की लागत बहुत अधिक होगी।पाइप के आकार को बदलने के लिए स्वत: यांत्रिक समायोजन रोलर्स बहुत महत्वपूर्ण हैं, मैन्युअल तरीके से बहुत मुश्किल हो रहा है।
जब ग्राहकों को मुख्य रूप से या केवल वर्गाकार या आयताकार वेल्डेड पाइपों की आवश्यकता होती है, तो हम "सीधे वर्गाकार" तकनीक बनाने को अपनाते हैं, संयुक्त बनाने वाले रोलर्स का एक सेट सभी वर्ग और आयताकार ट्यूबों को सुविधाजनक, कुशल और किफायती बना सकता है।
इकाइयों को बनाने और आकार देने के अलावा, पाइप उत्पादन लाइन पर अन्य उपकरण अनकॉइलर, कतरनी और बट वेल्डर, संचायक, उच्च आवृत्ति वेल्डर, फ्लाइंग आरा, रोल टेबल और ऑटो पैकर हैं।
निरंतर पाइप बनाने की प्रक्रिया: अनकॉइलिंग, कटिंग और ज्वाइंट वेल्डिंग, जमा करना, (खाली पाइप बनाना, सीम गाइड, हाई फ्रीक्वेंसी इंडक्शन वेल्डिंग, सीम स्क्वीज़, आउट बर्स स्क्रैपिंग, पॉलिशिंग, कूलिंग, साइज़िंग और टर्क्स हेड स्ट्रेटनिंग), फ्लाइंग कट, रोल टेबल पैकिंग।
ERW पाइप मिल लाइन पर महत्वपूर्ण उपकरण का विवरण:
1.Uncoiler: 2T कॉइल के लिए मैनुअल या वायवीय विस्तार 180 डिग्री डबल मंडल
3.5T कॉइल के लिए हाइड्रोलिक विस्तार 180 डिग्री डबल मैंड्रल्स
हाइड्रोलिक विस्तार 4-8T के लिए एक मंडल
10-30T के लिए एक दूसरे के विपरीत हाइड्रोलिक डबल मंडल
2. संचायक पाश: ≤3x150mm इस्पात पट्टी के लिए पिंजरे संचायक
क्षैतिज सर्पिल संचायक पट्टी संचय के सभी मामलों के लिए है

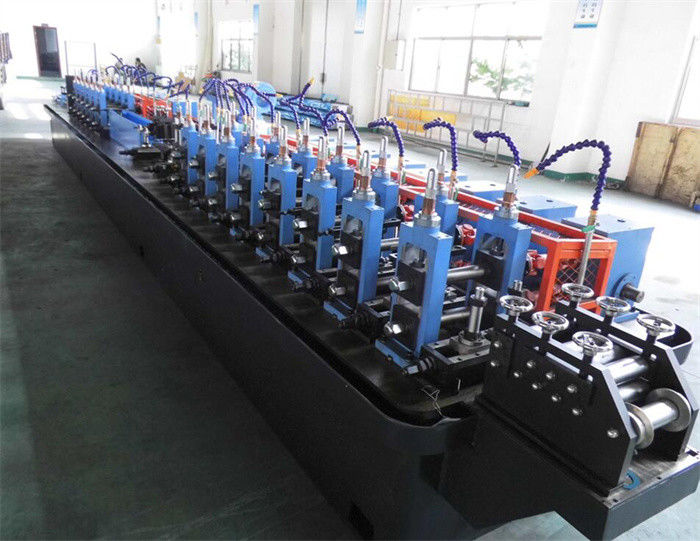

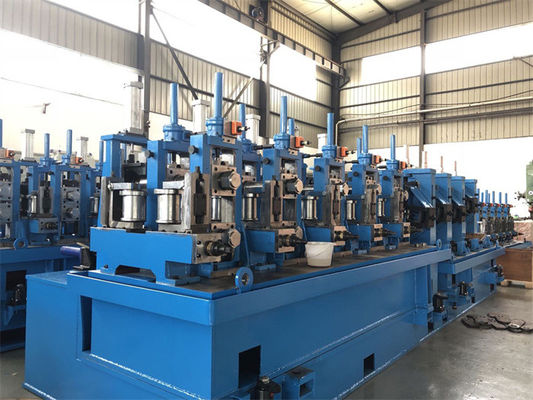

3. पाइप बनाने और आकार देने की मशीन:
| आदर्श | पाइप का आकार | एचएफ वेल्डर (किलोवाट) | मोटर शक्ति (किलोवाट) | गति (एम / मिनट) |
| एमएम एक्स मिमी | ||||
| HG16 | Ф(7-20) x (0.2-0.5) | 60 | 22 | 80-140 |
| HG25 | Ф(8-32)x(0.35-1.3) | 100 | 45 | 70-130 |
| HG32 | Ф(15-50) x (0.6-2.0) | 150 | 110 | 60-120 |
| HG50 | Ф(20-63)x(0.8-2.5) | 200 | 160 | 50-100 |
| HG63 | Ф(20-76)x(0.8-3.0) | 250 | 200 | 30-90 |
| HG76 | Ф(25-80) x (1.2-4.0) | 300 | 110x2 | 30-80 |
| HG89 | Ф(32-102)x(1.5-4.5) | 300 | 132 x 2 | 30-80 |
| HG114 | Ф(38-127) x (1.5-4.5) | 300 | 160 x 2 | 30-70 |
| HG125 | Ф(50-165)x(2.0-5.0) | 400 | 185x2 | 20-60 |
| HG165 | Ф(76-165)x(2.0-6.0) | 600 | 200x2 | 15-50 |
4. फ्लाई कटिंग सॉ: सामान्य अनुप्रयोगों में, हॉट फ्रिक्शन चॉपिंग स्टाइल फ्लाइंग सॉ काफी है, हाल के वर्षों में कोल्ड कटिंग सॉ अधिक से अधिक लोकप्रिय हो रहा है, कट पाइप सिरों के लिए बिना गड़गड़ाहट के चिकना है।दोनों फ्लाइंग आरी परिपक्व तकनीक हैं।
5. रोल टेबल और स्वचालित पैकिंग का निर्वहन
ग्राहक चुन सकते हैं: या तो प्रत्येक पाइप रोल टेबल पर चलता है और फिर पाइप संग्रह फ्रेम में गिर जाता है, या पाइप दौड़ते हैं और पैकिंग टेबल पर जाते हैं जहां पाइप स्वचालित रूप से हेक्सागोन बंडल में पैक हो जाते हैं।
पाइप मिल विद्युत प्रणाली का विन्यास
