उत्पाद विवरण:
|
| नाम: | मोटी गेज स्टेनलेस स्टील कट टू लेंथ लाइन | सामग्री: | एसयूएस201, एसयूएस304, एसयूएस410 |
|---|---|---|---|
| चादर की मोटाई: | 2-16मिमी | शीट की चौड़ाई: | 1000-2000 मिमी |
| शीट की लंबाई: | 1000- 12000मिमी | काटने की गति: | 8 पीसी / मिनट x 2 मी |
| कुंडल आईडी: | 508 मिमी, 610 मिमी, 760 मिमी | कुंडल वजन: | 30टी |
| लंबाई सहनशीलता: | +/-0.5 मिमी / मीटर | समतलता: | 1.5 मिमी / एम 2 |
| लेवलर्स की संख्या: | डबल लेवलर्स | भूमि क्षेत्रफल: | 60मी x 13मी |
| प्रमुखता देना: | किनारे काटना लंबाई रेखा पर कटौती,मोटी गेज लाइन को लंबाई में काटें,डबल लेवलर्स लंबाई रेखा पर कट |
||

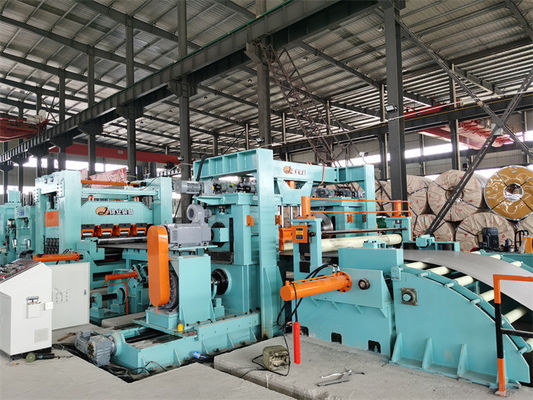

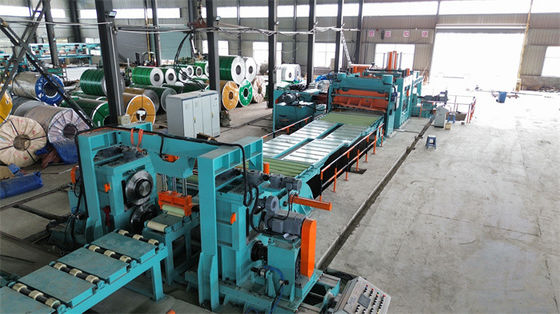

मोटी गेज स्टेनलेस स्टील कट टू लेंथ लाइन 2-16 X 2000 डबल लेवलर्स विथ एज ट्रिमिंग
मोटी गेज स्टेनलेस स्टील कट टू लंबाई लाइन है2-16 मिमी मोटाई रेंज के लिए दो लेवलर की आवश्यकता होती है, एक दूसरे के बगल में खड़े हों, 2-6 मिमी के लिए एक लेवलर,अन्य 4-16 मिमी के लिए. इसके अलावा स्टेनलेस स्टील शीट काटने की लाइन में किनारे ट्रिमिंग फ़ंक्शन, फिल्म कोटिंग, स्वचालित स्टैकिंग चार्टर हैं, हम मोटी स्टेनलेस स्टील शीट काटने की लंबाई लाइन में अनुभवी हैं,हमारे ग्राहक संयंत्र में चल लाइन देखने के लिए मार्गदर्शन कर सकते हैं.
स्टेनलेस स्टील, जैसे कि SUS200, SUS300, SUS400 श्रृंखला, सामान्य कार्बन स्टील के साथ तुलना मेंस्टेनलेस स्टील शीट की ताकत उपज की ताकत ≤500Mpa खिंचाव की ताकत ≤800Mpa
संरचना और मापदंडः
| नहीं. | रचना | पैरामीटर / विन्यास |
| 1 | कॉइल सेडल | 30T |
| 2 | डबल मंड्रिल अनकोइलर | Φ500-800 मिमी, 30 टन भार |
| 3 | चिंच फीडर और पांच रोलर लेवलर | Φ250 मिमी, 200 किलोवाट |
| 4 | गड्ढा संचयक | 6000 मिमी |
| 5 | साइड गाइड 1# | हाइड्रोलिक 1000-2000 मिमी |
| 6 | एज ट्रिमर |
अलग शरीर, आवृत्ति नियंत्रण, 3-8 मिमी का किनारा |
| 7 | स्क्रैप वाइंडर और ओवर रोल टेबल | स्क्रैप गाइड, हाइड्रोलिक पुश वाइंडर |
| 8 | साइड गाइड 2# | हाइड्रोलिक 1000-2000 मिमी |
| 9 | 11 रोलर लेवलर |
दो 4Hi लेवलर, 300KW, Φ210 मिमी, 132KW, Φ130 मिमी |
| 10 | रोटरी एन्कोडर | प्रतिनिधि, ओमरोन |
| 11 | हाइड्रोलिक शीयर | भारी कर्तव्य, 55 किलोवाट |
| 12 | रोल टेबल | 4000 मिमी |
| 13 | स्टैकर और एक्स टेबल | बम लिच प्रकार, 6 मीटर x 2 |
| 14 | हाइड्रोलिक प्रणाली | रेक्स्रोथ वाल्व, युकेन पंप |
| 15 | विद्युत नियंत्रण प्रणाली | पार्कर डीसी ड्राइव, सीमेंस पीएलसी और एचएमआई |
SUS201, SUS304, SUS410रुकोसंदर्भ के लिए स्टील विनिर्देशः
| एसयूएस श्रृंखला | राष्ट्रीय ग्रेड | एएसटीएम ग्रेड | TS ((Mpa) | YS(Mpa) |
| 200 Cr-Mn-Ni |
12Cr17Mn6Ni5N | 201 | 720 | 390 |
| 12Cr18Mn9Ni5N | 202 | 680 | 356 | |
| 300 Cr-Ni |
301 | 755 | 275 | |
| 0Cr18Ni9 | 304 | 680 | 320 | |
| 00Cr19Ni10 | 304L | 560 | 270 | |
| 0Cr25Ni20 | 310S | 655 | 310 | |
| 00Cr17Ni14Mo2 | 316L | 560 | 290 | |
| 400 सीआर |
1Cr13 | 410 | ||
| 430 | 345 | 510 |
पात्र:
1अनकोइलर/डेकोइलर
भारी काटने के लिए लंबाई लाइन हैंडल भारी गेज के भारी इस्पात कुंडल। uncoiler डबल mandrels और मजबूत स्लाइडिंग आधार है।
प्रत्येक मंडर में तीन चरण होते हैं, दो मंडरों को हाइड्रोलिक सिलेंडरों द्वारा खोला और बंद किया जाता है।
अनकोइलर के आधार के ऊपर स्थापित बैक टेंशन तंत्र, अनकोइलिंग स्थिरता सुनिश्चित करने के लिए।
2पोर्टल फ्रेम कॉइल हेड ओपनर
पोर्टल फ्रेम बहुत मजबूत है, फ्रेम के शीर्ष पर स्न्यबर प्रेस रोलर, सीधा रोलर के साथ।
हाइड्रोलिक स्न्यबर रोल प्रेस स्टील कॉइल के ऊपर और इसके दबाने के कोण को समायोजित किया जा सकता है
स्ट्रिप सिर को ट्रैक करने और उसे सीधा करने के लिए स्ट्रिपिंग रोलर आगे पीछे की ओर स्लाइड कर सकता है।
प्री-लेवलर पर स्थापित झाड़ू प्लेट रोलर प्रेस रोल हेड को सीधा करते हुए कॉइल हेड को सपोर्ट करती है।
3. पहला 2+5 प्री-लेवलर
रोलर बहुत बड़ा और मजबूत है, स्टील कॉइल के आंतरिक तनाव को कम करता है, रोलर की सतह कठोर और क्रोम लेपित है
ढीला होने वाले झुकने के तनाव को आराम से रहने की स्थिति में लाने के लिए।

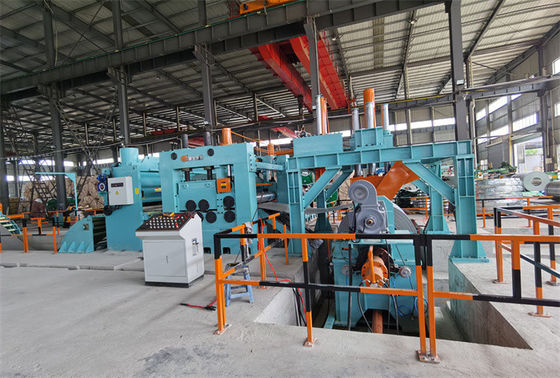

4किनारे की ट्रिमिंग: ट्रिमिंग क्षेत्र से पहले और बाद में एक संचय गड्ढा उपलब्ध है, किनारे की ट्रिमिंग दो कंटिलिवर डिस्क स्लिटर हाथों से होती है जो शीट की चौड़ाई के अनुसार खुले और बंद होते हैं,प्रेस रोलर के साथ मुख्य शीट फ्लैटर नहीं रखने के लिए, फिर दो किनारे स्क्रैप रिवाइंडर।

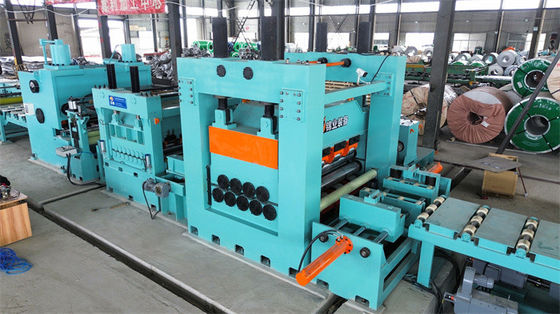

5. भारी ड्यूटी लेवलर ((डबल लेवलर)
भारी ड्यूटी लेवलर की संख्या 13pcs, 11pcs या 9pcs होगी, रोलर्स का व्यास 180mm -230mm -300mm होगा,
ऊपरी रोलर्स और निचले रोलर्स का अंतर और कोण समायोजित किया जा सकता है।
कोई स्टॉप लेवलिंग, लेवलर लगातार स्टील प्लेट को दबाने के बिना काम करता है जबकि सिंक्रोन काटने, यह रोलर निशान छोड़ने के बिना स्टील प्लेट की सतह की रक्षा के लिए अच्छा है
जब कतरन काटने बंद कर दिया जाता है, तो समतल करनेवाला क्लच किया जाता है और एन्कोडर माप के तहत रोक दिया जाता है।
बड़ी लेवलर छोटी लेवलर से पहले बैठती है, शीट की मोटाई के अनुसार सबसे अच्छी सपाटता वाली शीट आउटपुट करने के लिए उपयुक्त लेवलर चुनने के लिए।
6हाइड्रोलिक कतरनी
कतरनी: मजबूत फ्रेम, कतरनी के लिए मजबूत हाइड्रोलिक स्टेशन, पेंडुलम कतरनी प्रकार, एन्कोडर माप के तहत काटने को रोकें।

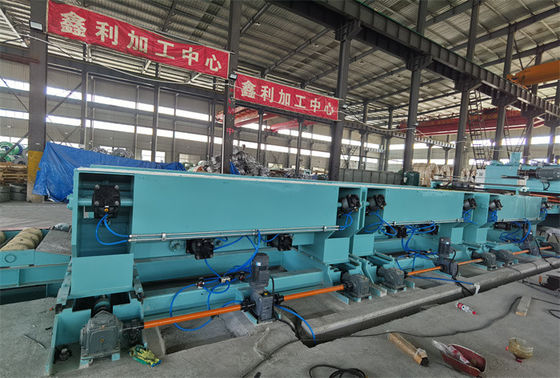

7स्वचालित स्टैकर
बम लटकन स्टैकिंग, रोलर हाथ पर प्रत्येक शीट प्राप्त करें, दो हाथों को खोलने के लिए शीट उठाने की मेज पर गिरने के लिए छोड़ दें।
रोल टेबल ढेर की गई चादरें पैकिंग के लिए बाहर तक पहुंचाएं।
8स्वचालित नियंत्रण, पूरी प्रक्रिया ऑटो मोड में पीएलसी नियंत्रण के अधीन है।
