उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | एल्युमिनियम कॉइल स्लिटिंग लाइन मशीन | चादर सामग्री: | एल्यूमीनियम |
|---|---|---|---|
| शीट की चौड़ाई: | 300-1600 मिमी | चादर की मोटाई: | 0.15–1.5मिमी |
| स्लिटिंग स्पीड: | 200 मी / मिनट | कुंडल आईडी: | 508 मिमी |
| कुंडल आयुध डिपो: | 2000 मिमी | कुंडल वजन: | 10टी |
| काटने की सटीकता: | +/- 0.05 मिमी | स्लिटिंग की संख्या: | 30स्ट्रिप्स; |
| लागू उद्योग: | ऊर्जा और खनन, घरेलू उपयोग, होटल, खुदरा, कृषि, निर्माण कार्य, कपड़ा दुकानें, रेस्तरां, निर्माण सामग्र | प्रमुख बिक्री बिंदु: | उच्च परिशुद्धता, उच्च उत्पादकता, कम लागत और उच्च गति |
| बिक्री के बाद सेवा: | ऑनलाइन समर्थन, फ़ील्ड स्थापना | वारंटी के बाद सेवा: | वीडियो तकनीकी सहायता, ऑनलाइन समर्थन, फील्ड रखरखाव |
| प्रमुखता देना: | अल पन्नी काटने लाइन मशीन,एल्यूमीनियम कॉइल काटने लाइन मशीन |
||
एल्यूमीनियम कॉइल अल पन्नी अनुदैर्ध्य स्लिटिंग लाइन मशीन 0.15 -1.5 x 1600
एल्यूमीनियम कॉइल एल्यूमीनियम पन्नी अनुदैर्ध्य काटने की मशीन विशेष रूप से एल्यूमीनियम कॉइल के अनकोलिंग, अनुदैर्ध्य काटने और घुमावदार प्रक्रियाओं के लिए डिज़ाइन की गई है,विशेष रूप से ओ-स्टेट एल्यूमीनियम कॉइल्स (Al2Q3) का स्लिटिंग. एल्यूमीनियम सामग्री हल्के, पतले और नरम है, जिसमें काटने की सटीकता और रोलिंग सटीकता के लिए बहुत उच्च आवश्यकताएं हैं। यह एक उच्च परिशुद्धता स्लिटिंग मशीन है,उपकरण विनिर्माण की सटीकता के स्तर को दर्शाते हुए
पूरी काटने की लाइन में एक भंडारण प्लेटफार्म, एक मोबाइल अनकोइलर, एक फ्रंट स्टोरेज पिट, एक मोबाइल साइड गाइड, एक डिस्क स्लिटर मशीन (डबल स्लिटर उपलब्ध), एक ऑफलाइन किनारे की वाइंडिंग मशीन शामिल है,नहीं. 2 लूपर स्टोरेज, प्री-सेपरेशन, एक टेन्शन स्टेशन (प्लेट + दो रोल प्रकार), एक रियर शियर मशीन, एक मापने वाला डिफ्लेक्टर रोलर, एक प्रेस सेपरेशन डिवाइस, एक रीकोइलर और एक अनलोडिंग कार।उनमें से, उच्च गति सटीक काटने और घुमाव की आवश्यकताओं को प्राप्त करने के लिए प्रत्येक भाग के संरचनात्मक डिजाइन और विन्यास स्तर एक उच्च परिशुद्धता स्तर तक पहुँचना चाहिए
उपकरण की विशेषताएंः
1इस काटने की रेखा में शीट धातु की सतह की सुरक्षा को पूरी तरह से ध्यान में रखा गया हैः अनकोइलर ड्रम का पंखे के आकार का ब्लॉक दागदार ओवरलैप को अपनाता है,प्रेस रोलर और संक्रमण रोलर दोनों लपेटे रबर रोलर हैं, और रिकोइलर निर्बाध घुमावदार है।
2प्रवेश लूप क्रॉसिंग ब्रिज एक लिफ्टिंग प्रकार है, जिसमें एक चाप के आकार का फ़ीडिंग डिवाइस शामिल है, और अल्ट्रासोनिक डिटेक्शन पर्याप्त और लचीला सामग्री भंडारण प्राप्त करता है।

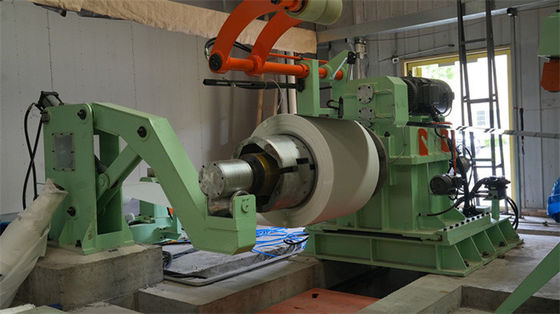

3. अनकोइलर मंड्रिल का हाइड्रोलिक विस्तार और संकुचन, स्वचालित केंद्र, वायवीय ब्रेक, और लूप भंडारण में सक्रिय फ़ीडिंग।
4मोबाइल साइड गाइड स्टेशन में सामग्री प्राप्त करने, क्लैंपिंग और कतरनी मशीनें शामिल हैं जो न केवल डिस्क कटर को सामग्री खिला पाने के लिए अनरोलिंग हेड को जोड़ सकती हैं,लेकिन यह भी भंडारण गड्ढे में सक्रिय खिला पूरा.

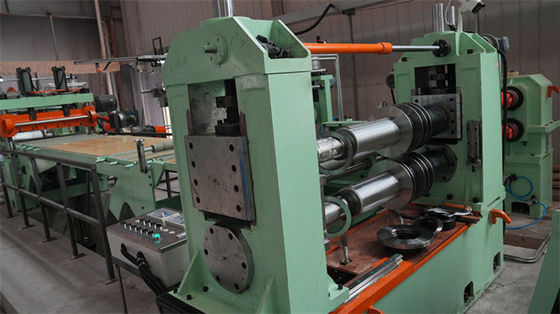

5. अनुदैर्ध्य काटने स्लिटरः डिस्क ब्लेड, ऊपरी और निचले ब्लेड शाफ्ट के समानांतर काटने, गेंद पेंच लिफ्टर द्वारा ऊपरी ब्लेड शाफ्ट के सर्वो प्रेसिंग, इलेक्ट्रॉनिक शासक उठाने की सटीकता को नियंत्रित करता है,विरोधी अक्षीय आंदोलन और लिफ्टिंग क्लीयरेंस उन्मूलन उपकरण सटीकता सुनिश्चित करने के लिए, 0.005 मिमी के भीतर ब्लेड शाफ्ट अक्षीय आंदोलन के साथ।
6ऑफलाइन किनारे के स्क्रैप को घुमावदार मशीनः किनारे के स्क्रैप को मुक्त रूप से गड्ढे में गिराया जाता है और रोल में इकट्ठा करने के लिए गड्ढे से बाहर निकाला जाता है।वहाँ पेंच में गिर से पूंछ को रोकने के लिए संक्रमण गाइड टेबल पर एक महसूस दबाव प्लेट है.
7पट्टियों को अलग करने की तंत्र: पट्टियों के आकार के अनुसार डिस्क के टुकड़ों को अलग करने वाली पट्टियों की स्थिति को व्यवस्थित करें, और सुनिश्चित करें कि तीन बार अलग करने के माध्यम से पट्टियों को साफ-सुथरा अलग किया जाता है.
8टेन्शन टेबल, प्लेट टेन्शन के अतिरिक्त, डबल रोलर टेन्शन, सर्वो कंट्रोल टेन्शन, उच्च सटीकता के साथ स्थिर और समायोज्य तनाव से सुसज्जित है।
9गति मापने वाले विक्षेपण रोलरः रोलर का व्यास अपेक्षाकृत बड़ा है, और यह घुमावदार कोण और गति विनियमन आवश्यकताओं के अनुकूल होने के लिए गति मापने और घूर्णन स्ट्रिप्स से गुजरता है।
10प्रेस पृथक्करण तंत्र: हाइड्रोलिक गाइड कॉलम सीधे नीचे दबाता है, और समान दबाव निष्क्रिय रूप से बढ़ता है, जिससे स्ट्रिप्स का साफ और विश्वसनीय पृथक्करण सुनिश्चित होता है।

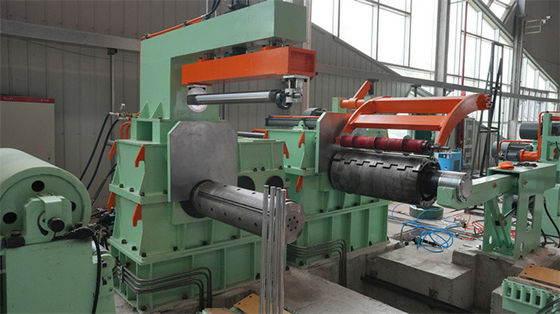

11. निर्बाध मंड्रिल रिकोइलर: डबल जबड़ा निर्बाध ड्रम, आंतरिक विस्तार ब्लॉक एक एकीकृत आस्तीन है, अच्छी कठोरता और उच्च सटीकता के साथ; परिवर्तनीय आवृत्ति निरंतर तनाव नियंत्रण।
संरचना और मापदंडः
| नहीं. | रचना | पैरामीटर |
| 1 | फ़ीडिंग कॉइल कार | 10T |
| 2 | डबल मंड्रिल अनकोइलर | Φ508 मिमी, 10 टन भार |
| 3 | चिंच फीडर | Φ200 मिमी, 30 किलोवाट |
| 4 | हाइड्रोलिक कतरनी | 1.5x1600 |
| 5 | पिट लूप1 | लम्बाई 3000 मिमी |
| 6 | साइड गाइड और प्रेस रोलर | चौड़ाई 300-1600 मिमी |
| 7 | काटने की मशीन | Φ180mm, 55KW |
| 8 | किनारे स्क्रैप वाइंडर और स्ट्रिप्स पूंछ प्रेस | ऑफ़लाइन 7.5KW |
| 9 | गड्ढा संचयक | लम्बाई 3000 मिमी, गहराई 6000 मिमी |
| 10 | पूर्व विभाजक, तनावकर्ता, संतुलन रोलर | दो बार अलग, ऊन महसूस तनाव, जोड़ी रबर रोलर तनाव |
| 11 | रिकोइलर (अलग करने वाली डिस्क के साथ, धक्का) | Φ508mm, 55KW, 10T |
| 12 | ट्रॉली को बाहर निकालने वाले कॉइल | 10T |
| 13 | हाइड्रोलिक प्रणाली | रेक्स्रोथ वाल्व, युकेन पंप |
| 14 | विद्युत नियंत्रण प्रणाली | पार्कर डीसी ड्राइव, सीमेंस पीएलसी और टच स्क्रीन |
