150 एमपीएम ऑटोमैटिक कॉइल शीट मेटल स्लिटिंग लाइन

150 एमपीएम ऑटोमैटिक कॉइल शीट मेटल स्लिटिंग लाइन
Basic Properties
country of origin
वूशी, चीन
Brand Name
Jinye
PRODUCT MODEL
150एमपीएम (0.3-3) x 1600
Trading Properties
MOQ
1SET
Packing
4 x 40एचसी
period for dispatch
120-180 दिन
payment method
एल/सी, टी/टी
Supply Capacity
प्रति वर्ष 10 सेट

Product Details

प्रमुखता देना:

ऑटोमैटिक कॉइल मेटल स्लिटिंग लाइन

,

150 एमपीएम मेटल स्लिटिंग लाइन

Prodcut Name: स्वचालित कॉयल शीट धातु स्लिटिंग लाइन
Sheet Coil Material: एचआरसी, सीआरसी, जीआई, क्यू235
Sheet Coil Width: 500-1600 मिमी
Sheet Coil Thickness: 0.3-3 मिमी
Slitting Speed: 150mpm
Coil I.D: 508 मिमी, 610 मिमी
Coil O.D: 1800 मिमी
Coil Weight: 20t
Number Of Slitting: 3mm 12slits
Slitting Precision: + -0.10 मिमी
Applicable Industries: ऊर्जा और खनन, घरेलू उपयोग, होटल, खुदरा, कृषि, निर्माण कार्य, कपड़ा दुकानें, रेस्तरां, निर्माण सामग्र
Key Selling Points: उच्च परिशुद्धता, उच्च उत्पादकता, कम लागत और उच्च गति
After Sales Service: ऑनलाइन समर्थन, फ़ील्ड स्थापना
After Warranty Service: वीडियो तकनीकी सहायता, ऑनलाइन समर्थन, फील्ड रखरखाव
Line Dimensions: 28 मीटर लंबाई 8 मीटर चौड़ाई
Total Power: 370KW
Product Brief
150mpm स्वचालित कॉइल शीट मेटल स्लिटिंग लाइन अनुदैर्ध्य कटिंग मशीन 0.3-3 X 1600 उच्च परिशुद्धता स्टेनलेस स्टील शीट स्लिटिंग मशीन में मजबूत संरचना और बहुत सटीक निर्माण है, स्लिटिंग लाइन बहुत सुचारू रूप से चलती है। सामान्य कार्बन स्टील उपज शक्ति के लिए उपयुक्त है ≤270Mpa तन्यता शक्ति ≤465Mpa अच्छी संरच...
Product Description

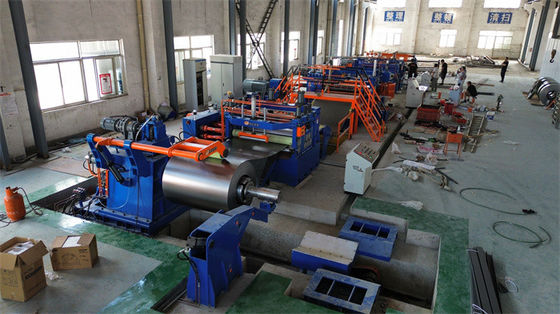

150mpm स्वचालित कॉइल शीट मेटल स्लिटिंग लाइन अनुदैर्ध्य कटिंग मशीन 0.3-3 X 1600



उच्च परिशुद्धता स्टेनलेस स्टील शीट स्लिटिंग मशीन में मजबूत संरचना और बहुत सटीक निर्माण है, स्लिटिंग लाइन बहुत सुचारू रूप से चलती है।



सामान्य कार्बन स्टील उपज शक्ति के लिए उपयुक्त है ≤270Mpa तन्यता शक्ति ≤465Mpa अच्छी संरचनात्मक स्टील उपज तक 350Mpa तक, तन्यता 600Mpa।

.

विभिन्न स्टील कॉइल को लाइन द्वारा स्लिट किया जा सकता है: हॉट रोल्ड, कोल्ड रोल्ड, गैल्वेनाइज्ड, विभिन्न स्टील ग्रेड में पहले से पेंट किया गया।



रचना और विशेषताएं

1. बहुत मजबूत डीकोइलर और कॉइल ओपनिंग प्रेस रोलर और पीलर शोवेलिंग प्लेट, स्टील स्ट्रिप को बाहर निकालते समय स्टील कॉइल को स्थिर रूप से पकड़ने के लिए, और स्ट्रिप हेड को पिंच फीडिंग उपकरण में भेजें।

2. स्लीटर: स्लीटर स्टैंड, शाफ्ट, चाकू बड़े और मजबूत हैं।

3. सभी ट्रांसमिशन रोलर्स PU रबर कोटेड हैं।

4. संचायक गड्ढे का लूप स्टील स्ट्रिप को जमा करने के लिए पर्याप्त लंबा और गहरा है।

5. टेंशन प्रावधान इकाई में रीकॉइलिंग के लिए समायोज्य स्थिर तनाव प्रदान करने के लिए प्लेट प्रकार का ऊन महसूस होता है।

6. रीकॉइलर में पोर्टल फ्रेम प्रकार ओवरआर्म सेपरेटर है, जो शीर्ष से प्रेस सेपरेटिंग स्ट्रिप्स तक है।

7. स्लिटिंग गति 150m/min तक जाती है।

8. स्लिटिंग चाकू सामग्री SKD11, H13K, आदि होंगे।

9. हाइड्रोलिक सिस्टम, जैसे हाइड्रोलिक सिलेंडर, वाल्व, मजबूत और टिकाऊ।



स्लिटिंग परिशुद्धता:

  • स्लिट चौड़ाई सहिष्णुता: ≦0.10mm; स्लिट चौड़ाई <300mm, मोटाई <1.2mm, स्लिट चौड़ाई सहिष्णुता ≦0.05mm;
  • स्लिट कैम्बर: ≦0.5mm/M 300mm से अधिक चौड़ी स्ट्रिप के लिए, ≦1.0mm/M स्ट्रिप के लिए<300mm. मदर कॉइल एज के 100mm के भीतर एज स्ट्रिप्स प्रतिबंध में नहीं हैं।
  • बर्र्स: ≦0.05mm, या कहें, तेज चाकू और उचित चाकू अंतराल की स्थिति में स्थिर गति से 1mm से अधिक मोटाई वाली स्ट्रिप स्लिटिंग का 5% से अधिक नहीं।
  • रीकॉइल स्टैगरिंग ≦±0.5mm (स्थिर गति पर, गति परिवर्तन इतना तेज़ नहीं
  • रीकॉइल टरिफॉर्म: ≦±2.0mm (अधिकतम कॉइलिंग व्यास पर

लेआउट प्रक्रिया:

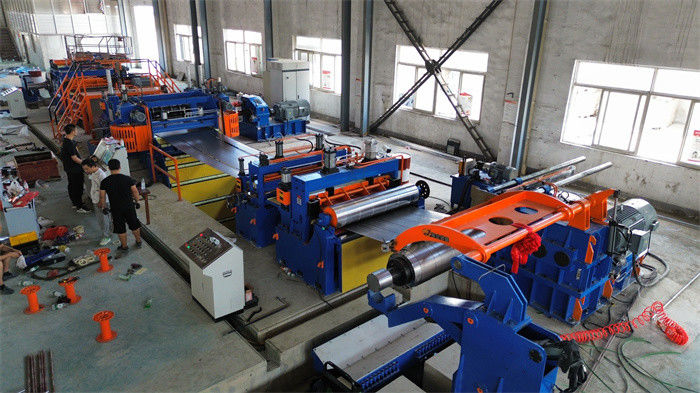

कॉइल तैयार करने की काठी, कॉइल लोडिंग कार, सिंगल मैंड्रेल अनकोइलर विथ प्रेस रोलर, कॉइल हेड पीलर, पिंच फीडर और 5 रोलर प्री-लेवलर, शीयर, पिट लूप 1, साइड गाइड, स्लीटर, स्क्रैप वाइंडर, पिट लूप 2, टेंशनर और प्री-सेपरेटर, पोस्ट शीयर और डिफ्लेक्टर रोलर, ओवरआर्म सेपरेटर के साथ रीकॉइलर, कॉइल डिस्चार्जिंग कार, (टर्नस्टाइल)



पैरामीटर:

स्लिटिंग लाइन 0.3 -3 X 1600 150mpm पैरामीटर
आने वाले स्टील कॉइल ID508mm, 610mm, OD1800mm, कॉइल वजन 20T
फिनिश्ड बेबी कॉइल ID508mm, OD1800mm, कॉइल वजन 20T अधिकतम
मदर कॉइल चौड़ाई 500-1600mm
बेबी कॉइल चौड़ाई 30mm -600mm
स्लिटिंग की संख्या 1mm x 30स्लिट्स; 3mm x 15स्लिट्स
मुख्य मोटर स्लीटर 132KW + रीकॉइलर 160KW
स्लीटर चाकू ID220 x OD340 x 20mm SKD11 HRC58-61
रीकॉइलर मैंड्रेल सीमलेस मैंड्रेल
वैकल्पिक फास्ट एक्सचेंज स्लीटर, अनलोडिंग टर्नस्टाइल
स्लिटिंग गति 0-120-150mpm समायोज्य
कॉन्फ़िगरेशन सीमेंस पीएलसी, पार्कर ड्राइव, विटोरी वाल्व
स्लिटिंग परिशुद्धता स्लिट चौड़ाई ±0.1mm; कैम्बर ±0.1mm/m; बर्र 5% मोटाई; रीकॉइल हंप<0.5mm
