उत्पाद विवरण:
|
| नाम: | स्क्वायर आयताकार स्टील पाइप मिल मशीन | इनपुट: | कम कार्बन स्टील, कम मिश्र धातु स्टील स्ट्रिप्स |
|---|---|---|---|
| उत्पादन: | 80x80 - 200x200 मिमी वर्ग पाइप | उत्पादन गति: | 10-50 मी / मिनट |
| भूमि क्षेत्रफल: | 120 मीटर x 10 मीटर | एचएफ वेल्डर: | ठोस अवस्था 500KW |
| काट रहा है: | मक्खी देखा | टूलींग: | Cr12 रोलर्स |
| बनाने की तकनीक: | सीधे स्क्वायर के लिए | रोलर दस्ता: | क्षैतिज 150 मिमी |
| प्रमुखता देना: | 50m/min ERW पाइप बनाने की मशीन,10m/min ERW पाइप बनाने की मशीन,आयताकार स्टील पाइप मिल मशीन |
||

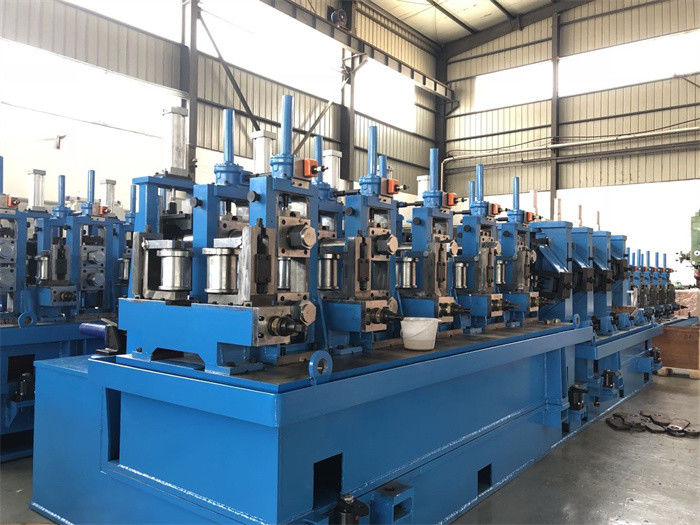

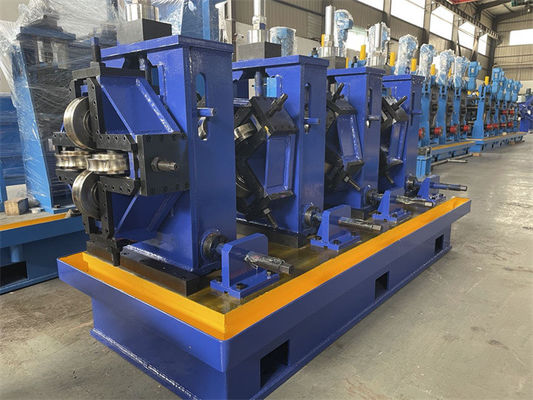

स्क्वायर आयताकार स्टील पाइप मिल मशीन सीधे स्क्वायर के लिए
प्रौद्योगिकी बनाने के लिए "सीधे वर्ग के लिए"
स्टील स्ट्रिप को सीधे रोल करें और स्क्वायर और रेक्टेंगल में फॉर्म करें, वेल्ड करें और फिर तैयार पाइप प्राप्त करने के लिए टर्क्स हेड करें।संयुक्त रोलर्स का एक पूरा सेट सभी वर्गाकार और आयताकार पाइप बना सकता है, यह किफायती और व्यावहारिक है।रोल बनाने की प्रक्रिया स्क्वायर या आयताकार पाइप लेती है क्योंकि संयुक्त रोलर्स के एक सेट द्वारा स्वचालित रूप से समायोजित एक दूसरे के बीच प्रोफाइल के एक पैकेज के रूप में।
सीधे स्क्वायर फायदे के लिए:
स्क्वायर 200x200 पाइप उत्पादन लाइन:
| संघटन | विन्यास | मापदंडों |
| अनकॉयलर | हाइड्रोलिक विस्तार, कर्षण रोल | 1.5- 6 x 320-800mm ID508, OD2000 15T |
| पिंच फीडर, स्ट्रेटनर | डबल पिंच रोल, 5 रोलर्स स्ट्रेटनर | Φ183*900mm पिंच रोल, Φ120*900mm स्ट्रेटनिंग रोल |
| कतरनी और वेल्डर | हाइड्रोलिक कतरनी, CO2 गैस परिरक्षित वेल्डिंग | H13 ब्लेड, 6 x 800mm 4mins अधिकतम चक्र। |
| क्षैतिज सर्पिल संचायक | पिंच फीडिंग इन और पैसिव बाहर आना | φ8m फीडिंग 160m/min, 90KW |
| बनाने की मशीन | ब्रेकडाउन फॉर्मिंग और फिन-पास फॉर्मिंग | 7 क्षैतिज रोल सेट करता है, 2 लंबवत रोल 160 किलोवाट |
| वेल्डिंग और ठंडा करना | सीवन गाइड, एचएफ वेल्डिंग फैलाएंगे, deburring, ठंडा | टर्क्स सीम गाइड, 500KW सॉलिड स्टेट वेल्डर, 5रोल स्क्वीज़िंग, 2 पीस बर्र्स स्क्रैपिंग, 6m कूलिंग टैंक |
| आकार देने वाली मशीन | तुर्क सिर | 1 वर्टिकल रोल, 4 हॉरिजॉन्टल रोल और 4 सेट तुर्क हेड, 160KW |
| फ्लाई कटिंग आरी | कक्षीय मिलिंग | डबल ब्लेड एनसी नियंत्रण, इनोवेंस एसी सर्वो मोटर्स 65KW |
| आउटपुट रोल टेबल | चेन ट्रांसमिशन | 20 मीटर |
| स्वचालित स्टेकर और पैकर | वैकल्पिक | |
| कुल शक्ति | 1200 किलोवाट |
ईआरडब्ल्यू पाइप मशीनें विशिष्टता:
| आदर्श | पाइप का आकार | एचएफ वेल्डर (किलोवाट) | मोटर शक्ति (किलोवाट) | गति (एम / मिनट) |
| एमएम एक्स मिमी | ||||
| HG16 | Ф(7-20) x (0.2-0.5) | 60 | 22 | 80-140 |
| HG25 | Ф(8-32)x(0.35-1.3) | 100 | 45 | 70-130 |
| HG32 | Ф(15-50) x (0.6-2.0) | 150 | 110 | 60-120 |
| HG50 | Ф(20-63)x(0.8-2.5) | 200 | 160 | 50-100 |
| HG63 | Ф(20-76)x(0.8-3.0) | 250 | 200 | 30-90 |
| HG76 | Ф(25-80) x (1.2-4.0) | 300 | 110x2 | 30-80 |
| HG89 | Ф(32-102)x(1.5-4.5) | 300 | 132 x 2 | 30-80 |
| HG114 | Ф(38-127) x (1.5-4.5) | 300 | 160 x 2 | 30-70 |
| HG125 | Ф(50-165)x(2.0-5.0) | 400 | 185x2 | 20-60 |
| HG165 | Ф(76-165)x(2.0-6.0) | 600 | 200x2 | 15-50 |
पाइप मिल विद्युत प्रणाली का विन्यास
