लिथियम आयन बैटरी उद्योग के लिए सुपर प्रेसिजन पतली गेज स्लिटिंग लाइन स्लिटर मशीन

लिथियम आयन बैटरी उद्योग के लिए सुपर प्रेसिजन पतली गेज स्लिटिंग लाइन स्लिटर मशीन
Basic Properties
country of origin
वूशी, चीन
Brand Name
Jinye
PRODUCT MODEL
(0.1-1)x1250
Trading Properties
MOQ
1SET
Packing
3 x 40एचसी
period for dispatch
120 -150 दिन
payment method
एल/सी, टी/टी
Supply Capacity
प्रति वर्ष 20 सेट

Product Details

प्रमुखता देना:

लिथियम आयन बैटरी उद्योग स्लिटिंग लाइन

,

पतली गज काटना लाइन

,

सुपर परिशुद्धता स्लिटिंग लाइन

Name: पतली गेज स्लिटिंग लाइन स्लिटर मशीन सुपर परिशुद्धता
Material: सिलिकॉन इलेक्ट्रिक स्टील CRGO, CRNGO
Sheet Thickness: 0.1-1 मिमी
Sheet Width: 300-1250 मिमी
Slitting Speed: 0-250 एमपीएम
Slitting Quantity: 40स्ट्रिप्स
Slit Width Tolerance: +/- 0.05 मिमी
Total Power: 300 किलोवाट
Land Area: 25मी x 8मी
Slitter Arbor: 180 मिमी
Recoil Mandrel: 508 मिमी
Tension Station: पीयू रोल की जोड़ी
Product Brief
ली-आयन बैटरी उद्योग के लिए पतली गेज स्लिटिंग लाइन स्लिटर मशीन सुपर परिशुद्धता सुपर प्रिसिजन सुपर स्पीड थिन शीट स्लिटिंग लाइन हमारी कंपनी की क्षमता दिखाती है, गति अधिकतम 300 मीटर/मिनट तक हो सकती है, सुपर प्रिसिजन का मतलब है कि स्लिट स्ट्रिप्स रैखिक हैं, थोड़ा गड़गड़ाहट है, स्लिट चौड़ाई 0.05 मिमी के भ...
Product Description

ली-आयन बैटरी उद्योग के लिए पतली गेज स्लिटिंग लाइन स्लिटर मशीन सुपर परिशुद्धता



सुपर प्रिसिजन सुपर स्पीड थिन शीट स्लिटिंग लाइन हमारी कंपनी की क्षमता दिखाती है, गति अधिकतम 300 मीटर/मिनट तक हो सकती है, सुपर प्रिसिजन का मतलब है कि स्लिट स्ट्रिप्स रैखिक हैं, थोड़ा गड़गड़ाहट है, स्लिट चौड़ाई 0.05 मिमी के भीतर सहन करती है, मोटाई न्यूनतम से बहुत पतली हो सकती है। 0.05 मिमी, हालांकि आमतौर पर 0.10 मिमी से ऊपर। अपनी विशिष्ट आवश्यकताओं को प्रदान करने के लिए आपका स्वागत है, फिर हम आपके लिए मशीन प्रस्ताव दे सकते हैं।



पात्र:

  1. कॉइल भंडारण सैडल: कॉइल को सैडल पर रखें, कॉइल कार (ट्रॉली) कॉइल के नीचे आ सकती है और इसे ऊपर उठा सकती है, जिससे ओवरहेड क्रेन के काम करने का समय कम हो जाता है और अगर क्रेन सीधे कॉइल कार पर कॉइल डालती है तो स्टील कॉइल क्षतिग्रस्त होने से बच जाती है।
  2. कॉइल लोडिंग कार: या तो फ़्लोर टाइप कॉइल कार या पिट टाइप, अनकॉइल मैंड्रेल पर कुशल कॉइल लोडिंग सुनिश्चित करें।

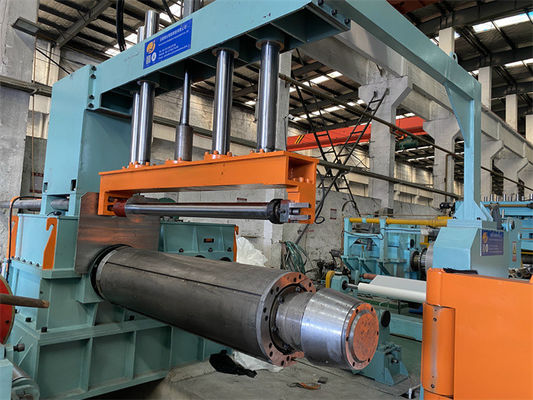

  3. सिंगल मैंड्रेल अनकॉइलर: 508 मिमी सीमलेस मैंड्रेल के लिए उपयुक्त हाइड्रोलिक एक्सपेंशन मैंड्रेल, और बड़े आईडी कॉइल्स को खोलने के लिए अतिरिक्त सेगमेंट या रबर स्लीव स्थापित कर सकता है। मेन्ड्रेल पर भार धातु कॉइल के विभिन्न आयामों के साथ भिन्न होता है।
  4. कॉइल हेड ट्रैक्शन प्रेस आर्म, पीलर शॉवलिंग प्लेट: कॉइल हेड खोलने और पिंच फीडर में भेजने के लिए एक-दूसरे का सहयोग करें।
  5. पिंच फीडर (यात्रा प्रकार): थ्रेडिंग में कॉइल हेड को स्लिटर की ओर आगे भेजें, स्वचालित मोड में, स्लिटर के साथ सिंक्रोनस लगातार स्ट्रिप को संचायक लूप में भेजता है।
  6. 1# जमीन में पहला संचायक लूप: थ्रेडिंग चरण के दौरान पतली शीट को गुजरने देने के लिए स्वचालित मोटर चेन अप-डाउन लिफ्टिंग ब्रिज, स्वचालित मोड में, पिंच फीडिंग और स्लिटिंग गति को सिंक्रनाइज़ करने के लिए लूप पिट में स्टील ट्रिप जमा करें, प्रतिक्रिया के लिए गड्ढे की दीवारों पर इलेक्ट्रिक आंखों के साथ।
  7. प्रेस रोलर्स और साइड गाइड (यात्रा प्रकार): स्लाटिंग मशीन के केंद्र पर स्टील स्ट्रिप को क्षैतिज और लंबवत रूप से निर्देशित करने के लिए। स्टील पट्टी की चौड़ाई के लिए साइड गाइड को स्वचालित रूप से समायोजित करें।

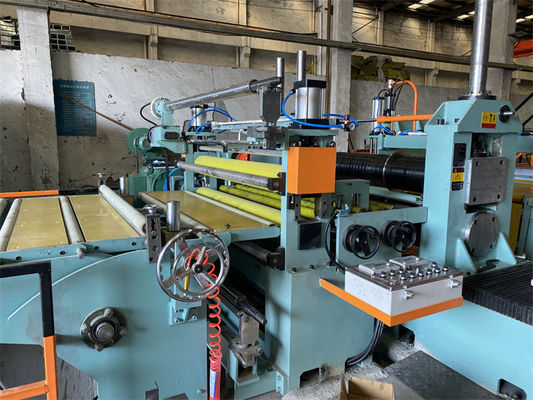

  8. स्लिटर: इसमें समानांतर चाकू शाफ्ट की एक जोड़ी, एक चलने योग्य स्लिटर स्टैंड, एक निश्चित स्लिटर स्टैंड, स्क्रू डाउन मैकेनिज्म, एसी ड्राइवर द्वारा नियंत्रित ड्राइव और ट्रांसमिशन शामिल है।
  9. एज स्क्रैप कॉइलर: ऑफ़लाइन अलग पवन स्क्रैप, स्क्रैप आराम से गड्ढे में गिर जाता है।
  10. 2# संचायक लूप पिट: 1# संचायक पिट के साथ समान संरचना, स्लिटिंग और रीकॉइलिंग की समकालिक गति की गारंटी के लिए, स्लिट स्ट्रिप्स कभी भी लूप में नहीं उलझती हैं।
  11. तनाव और गति मापने की इकाई: हाइड्रोलिक ऊन फेल्ट प्रकार और डबल रोलर प्रकार के तनाव का प्रावधान, रीकॉइलिंग से पहले लाइन की गति को मापने के लिए एन्कोडिंग।
  12. डिफ्लेक्टर रोलर और प्री सेपरेटर: रीकॉइलिंग से पहले, स्टील स्ट्रिप्स को क्रम में अलग करें और मैंड्रेल निपर को रीकॉइल करने के लिए स्ट्रिप्स की दिशा निर्देशित करें।
  13. ओवरआर्म और रिकॉइलर को अलग करना: सीमलेस मेन्ड्रेल, अच्छी रिकॉइलिंग सुनिश्चित करने के लिए, किनारे का अंतर ±0.05 मिमी।
  14. इलेक्ट्रिक नियंत्रण प्रणाली: 300 मीटर/मिनट की उच्च गति पर काम करने वाली स्लिटिंग लाइन को नियंत्रित करने के लिए पीएलसी।

पैरामीटर:

स्लिटिंग लाइन 0.1 -1 X 1250 250mpm पैरामीटर
स्टील कॉइल आ रहे हैं ID508mm, 610mm, OD1800mm, कॉइल वजन 20T
तैयार बेबी कॉइल्स ID508mm, OD1800mm, कुंडल वजन 20T अधिकतम
माँ कुंडल की चौड़ाई 300-1250 मिमी
बेबी कॉइल की चौड़ाई 10 मिमी -100 मिमी
स्लाटिंग की संख्या 40स्लिट्स
मुख्य मोटरें स्लिटर 110KW + रिकॉइलर 132KW
काटने वाला चाकू आईडी205 x ओडी320 x 8/10मिमी एसकेडी11 एचआरसी58-61
रिकॉइलर मेन्ड्रेल निर्बाध खराद का धुरा
वैकल्पिक फास्ट एक्सचेंज स्लिटर्स, अनलोड टर्नस्टाइल
काटने की गति 0-150-250mpm समायोज्य
विन्यास पीएलसी, इनोवेंस ड्राइव, रेक्सरोथ वाल्व
काटने की सटीकता

स्लिट चौड़ाई ±0.05मिमी; केम्बर ±0.05मिमी/मीटर;

मोटाई का 3% बर; हटना कूबड़ <0.3 मिमी





लिथियम आयन बैटरी उद्योग के लिए सुपर प्रेसिजन पतली गेज स्लिटिंग लाइन स्लिटर मशीनलिथियम आयन बैटरी उद्योग के लिए सुपर प्रेसिजन पतली गेज स्लिटिंग लाइन स्लिटर मशीनलिथियम आयन बैटरी उद्योग के लिए सुपर प्रेसिजन पतली गेज स्लिटिंग लाइन स्लिटर मशीन
