तांबा पीतल पट्टी गर्म ठंडा रोलिंग मिल मोटाई 20 मिमी से 0.1 मिमी तक

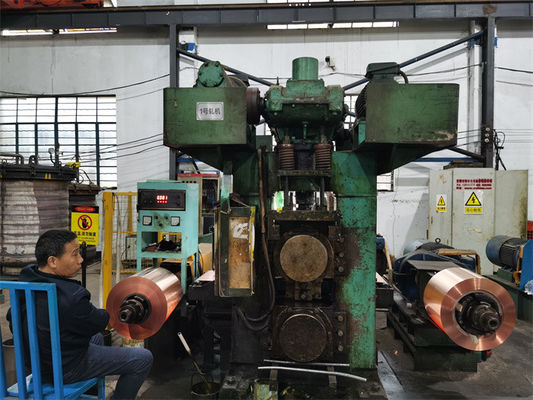

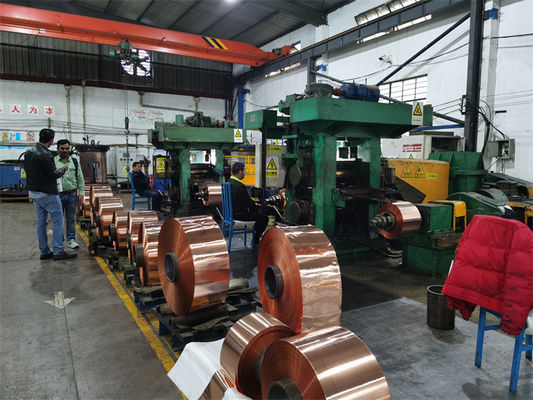

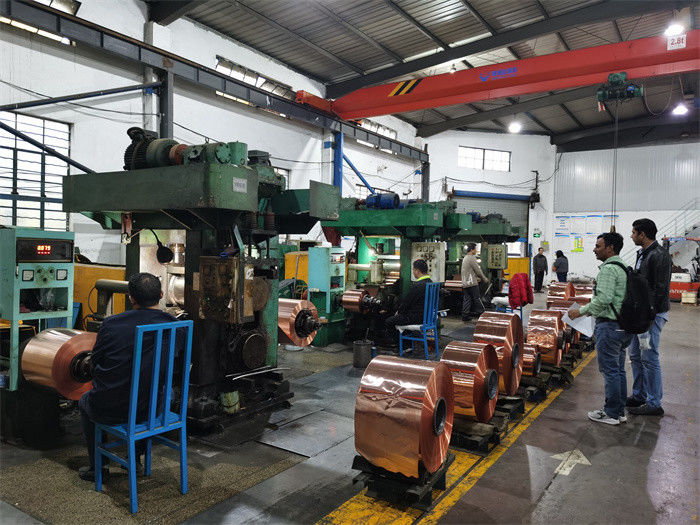

तांबा कांस्य पीतल शीट पट्टी ठंड रोलिंग मिलों

तांबा (कांस्य, पीतल) पट्टीरोलिंग प्रक्रिया:

• गर्म लुढ़काव और ठंडे लुढ़काव से, 2hi मिल द्वारा लगभग 17 मिमी मोटाई तक बिलेट से गर्म लुढ़काव
• तांबे की कोल्ड रोलिंग मिल पहली कच्ची रोलिंग मिल होगी जो लगभग 3 मिमी शीट को 4 ही कच्ची रोलिंग मिल से प्राप्त करेगी।
• 3 मिमी से 4hi रिवर्स मिल द्वारा लगभग 1 मिमी मोटाई तक जाना
• फिर 4ही या 6ही हाइड्रोलिक एजीसी रिवर्सिबल मिल से कॉपर स्ट्रिप और यहां तक कि कॉपर फोइल बनाती है।

तांबे की पट्टी रिवर्सिबल कोल्ड रोलिंग मिल कच्ची रोलिंग, ठीक रोलिंग और पन्नी रोलिंग तांबे की पट्टी को महसूस करने के लिए 4-हाय या 6-हाय हो सकती है।

उदाहरण के लिए 16 मिमी इनपुट को 1.5 मिमी तक कम करें:
16 मिमी-10 मिमी-7 मिमी-5 मिमी-4 मिमी-3.6 मिमी ((एनीलिंग)
4 मिमी-2.4 मिमी-1.7 मिमी-1.5 मिमी, कुल 8पास रोलिंग

4Hi हाइड्रोलिक रिवर्सिबल कोल्ड रोलिंग मिल विनिर्देश

कॉइल स्ट्रिप ग्रेडः
तांबा (C110/C120/C122/C144),
पीला पीतल (C260/C268/C272),
लाल पीतल (C230/C220/C210)
कांस्य (C510/C511/C519/C521/C524).

इनपुट कॉइल स्ट्रिपः 12×16×250×400 मिमी
आउटपुट कॉइल्स: 0.8 ∼1.5 × 250 ∼400 मिमी

प्रत्येक पास पर मोटाई में कमीः अधिकतम 40%δ
प्रति पास औसत मोटाई में कमीः 30%
कुल मोटाई में कमी प्रति रोलिंग के बाद एक बार annealing:≤90-95%δ
अंतरिम एनीलिंग के लिए मोटाई में कमीः ~ 75%
तनाव नियंत्रण सटीकताः ≤5‰, मोटाई नियंत्रण सटीकताः ≤土0.005mm

तांबे के कोइल:
अधिकतम बाहरी व्यास:1200 मिमी
आंतरिक व्यासः कच्चे माल के रोलः 500 मिमी रिकोइलिंग आईडीः 508 मिमी
अधिकतम कॉइल वजन:3t

अधिकतम रोलिंग बल:2500 KN
रोलिंग टॉर्क:30 KN.m
रोलिंग गति: अधिकतम 200 मीटर/मिनट
रिकोलिंग गतिः अधिकतम 220 मीटर/मिनट
रिवाइंडिंग बलः 30 KN


तांबे (ब्रांस, पीतल) और तांबे के मिश्र धातु स्ट्रिप प्लेट का व्यापक रूप से इलेक्ट्रॉनिक्स, ऑटोमोबाइल, बिजली, घरेलू उपकरण आदि के उद्योगों में उपयोग किया जाता है।बैटरी कैप, बटन, सील, लिथियम आयन बैटरी आदि।

हाइड्रोलिक एजीसी प्रेस डाउन सिस्टमतांबे की मोटाई को न्यूनतम 0.03 मिमी तक दबाने के लिए, हाइड्रोलिक एजीसी स्वचालित नियंत्रण प्रणाली की उच्च परिशुद्धता उच्च परिशुद्धता प्रतिक्रिया महत्वपूर्ण भूमिका निभाती हैः

2 हाइड्रोलिक सिलेंडरों से बना है, सर्वो हाइड्रोलिक सिस्टम, पीएलसी सिस्टम, मोटाई गेज, औद्योगिक कंप्यूटर, आदि। पीसी ड्राइवरों को ऑपरेशन और बचत के लिए पीएलसी पैरामीटर भी दिखाता है।

कार्य:

1 मैन्युअल रूप से दबाएँ-नीचे या ऊपर

2 रोलर गैप स्थिति नियंत्रण

3 बंद नियंत्रण की निगरानी करें

4 पूर्व प्रतिक्रिया बंद नियंत्रण

5 दबाव बंद लूप नियंत्रण

6 समन्वित दो हाइड्रोलिक सिलेंडर

7 ढलान नियंत्रण में दो हाइड्रोलिक सिलेंडर

8 रोलर गैप शून्य नियंत्रण

9 मिल कठोरता माप नियंत्रण

10 सर्वो वाल्व के प्रवाह का गैर-रैखिक मुआवजा नियंत्रण और हाइड्रोलिक सिलेंडर के दबाव-नीचे के दबाव-नीचे के सीमा नियंत्रण।

11 त्वरण, विलंबता क्षतिपूर्ति नियंत्रण,

12 रोलर के अंतर और मोटाई को मैन्युअल रूप से समायोजित करें

13 दबाव और दबाव अंतर के अधिभार संरक्षण नियंत्रण।

14 रोलर गैप डिफरेंस ओवरलोड के अधिभार संरक्षण नियंत्रण

15 तेजी से खोलने/बंद करने का नियंत्रण
