उत्पाद विवरण:
|
| नाम: | 6हाई लेवलर ट्रैपेज़ॉइडल शीट ब्लैंकिंग लाइन | चादर सामग्री: | स्टेनलेस स्टील 304, 316, जस्ता-निकल मिश्र धातु |
|---|---|---|---|
| चादर की मोटाई: | 0.3-3 मिमी | शीट की चौड़ाई: | 500-1650 मिमी |
| कुंडल आईडी: | 508 मिमी, 610 मिमी | कुंडल आयुध डिपो: | 1600 मिमी |
| कुंडल वजन: | 15टी | काटने की गति: | प्रति मिनट 100 पीसी |
| कतरन लंबाई: | 30 डिग्री के भीतर 200-3000 मिमी कोण | काटने की शैली: | झूलती कतरनी |
| न्याय के लिए संघर्ष करनेवाला: | 6hi सर्वो समायोजित | कुल शक्ति: | 250 किलोवाट |
| भूमि क्षेत्रफल: | 30मी x 8मी | स्टेकर: | डबल स्टैकर |
| आवेदन: | कारें | खिलाने की दिशा: | ग्राहक तय करता है |
| प्रमुखता देना: | 0.3 रिक्त रेखा,एसयूएस स्टेनलेस स्टील ब्लैंकिंग लाइन,3 X 1650 रिक्त रेखा |
||
6Hi लेवलर ट्रेपेज़ोइडल शीट ब्लंकिंग लाइन SUS स्टेनलेस स्टील 0.3 - 3 X 1650
रोटरी शीयर फ्लाई कट टू लेंथ लाइन, हमारी कंपनी द्वारा बनाई गई, उच्च गति उच्च परिशुद्धता है, विशेष रूप से पतली शीट लघु शीट धातु काटने के लिए उपयुक्त हैः
फ्लाई शीयर कट टू लेंथ लाइनों के अलावा, हम भी डिजाइन और स्विंग शीयर कट टू लेंथ लाइन बनाने के लिए ट्रैपेज़ॉइड शीट, अधिक सटीक रूप से एक प्रकार का रिक्त रेखा है।
पैरामीटरः
| इनपुट कच्चा माल और तैयार उत्पाद | |
| कच्चे माल | गर्म/ठंडे रोल्ड स्टेनलेस स्टील |
| यांत्रिक गुण | तन्य शक्ति σb≤800Mpa, σs≤550Mpa |
| मोटाई | 0.2-2.0mm, 0.3-3.0mm |
| चौड़ाई | 200 मिमी से 1000 मिमी तक |
| कॉइल ओवरडोज | ≤ Φ1500,1800 मिमी |
| कॉइल आईडी | Φ508 मिमी (गस्केट के साथ Φ610 मिमी तक बड़ा) |
| अधिकतम वजन | 10 टन, 15 टन, 20 टन |
| शीट की लंबाई | 200 से 3000 मिमी, कोण 30 डिग्री के भीतर |
| लंबाई सहिष्णुता | L0= 1M±0.3 मिमी (एक समान वेग) |
| L0= 1 M±0.5 मिमी (त्वरित / मंदी) | |
| विकर्ण लंबाई सहिष्णुता | L1= 1M±0.5 मिमी |
| स्टैकिंग ऊंचाई | अधिकतम 650 मिमी (लगभग 150 मिमी ऊंचाई का लकड़ी का समर्थन) |
| अधिकतम स्टैकिंग वजन | 5 टन |
| स्विंगिंग शीयर सीटीएल पैरामीटर | ||
| 1 | रैखिक गति | 0-80 मी/मिनट |
| 2 | थ्रेडिंग गति | 0-15 मी/मिनट |
| 3 | विद्युत आपूर्ति | 380V / 50Hz / 3PH |
| 4 | स्थापित शक्ति | लगभग 250 किलोवाट |
| 5 | क्रॉस कटिंग रास्ता | घुमावदार कतरनी आधार, यांत्रिक कतरनी |
| ट्रेपेज़ॉइड शीट्स की प्रत्येक जोड़ी के लिए आउटपुट | ||
| 6 | नियंत्रण मार्ग | एसी, सीएनसी और पीएलसी नियंत्रण |
| 7 | ड्राइव मोटर | a. डिकोइलिंग मोटर: AC 30KW b. लेवलिंग मोटर: AC 132KW |
|
c. झूलते हुए कैंची: 55 किलोवाट |
||
रचना:
| पद | मात्रा | |
| 1 | लोडिंग स्टेशन | 1 |
| 2 | लोडिंग कार | 1 |
| 3 | डिकोइलर | 1 |
| 4 | सटीक स्तर बनाने की मशीन (6 Hi 21 रोलर्स) | 1 |
| 5 | सर्वो फ़ीडिंग डिवाइस (लैमिनेटिंग डिवाइस शामिल है) | 1 |

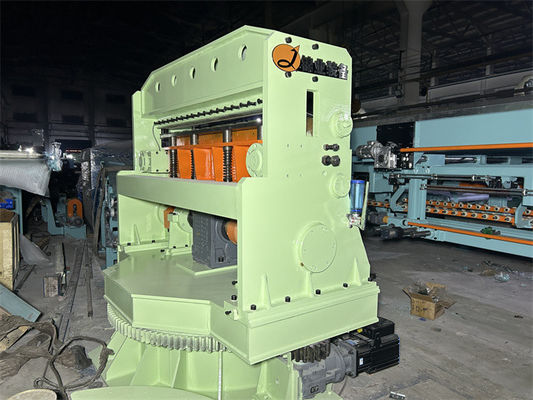

| 6 | घुमावदार ट्रेपेज़ोइड कटर | 1 |
| 7 | तीन चरण बेल्ट कन्वेयर | 1 |
| 8 | 1णस्वचालित शीट स्टैकर | 1 |
| 9 | 2nस्वचालित स्टैकर | 1 |
| 10 | हाइड्रोलिक प्रणाली | 1 |
| 11 | वायवीय प्रणाली | 1 |
| 12 | स्नेहन प्रणाली | 1 |
| 13 | विद्युत प्रणाली | 1 |
