एल्युमिनियम शीट कॉइल कटिंग लाइन फ्लाई मूविंग शीयर कट टू लेंथ कॉइल लाइन

एल्यूमीनियम शीट फ्लाई मूविंग शीयर कट टू लेंथ लाइन मशीन

कॉइल में एल्यूमीनियम शीट (रेंज 0.15-6.0 मिमी, 10 मिमी से अधिक एल्यूमीनियम शीट विशेष रूप से 25 मिमी से अधिक टुकड़ों में) शरीर में नरम और सतह में चिकनी है, शुद्ध एल्यूमीनियम या एल्यूमीनियम मिश्र धातु हो सकती है।सबसे अधिक बार 1xxx, 3xxx, 5xxx, 7xxx श्रृंखला एल्यूमीनियम शीट. विभिन्न एल्यूमीनियम शीट गुणों बहुत अलग हैं, आम तौर पर उपज ताकत ≥65Mpa, तन्यता शक्ति 170-305Mpa कॉइल शीट पूर्ण नरम हो सकता है ((O राज्य),अर्ध-कठोर ((H24), पूर्ण कठोरता ((H18) ।

एल्यूमीनियम कॉइल शीट विनिर्देश

एल्यूमीनियम शीट के गुण:

पात्र:

एल्यूमीनियम कुंडल शीट लंबाई लाइन के लिए कटौती फ्लाई काटने प्रकार, या तो घूर्णी कतरनी या चल कतरनी होना चाहिए, काटने आगे जा रही शीट को प्रभावित नहीं करेगा

1. रोल मार्क के बिना निरंतर सपाट एल्यूमीनियम शीट
2. स्टॉप-गो सर्वो चुटकी खिला शीट की सतह को नुकसान पहुंचाएगा, मक्खी काटने के लिए रुकने की जरूरत नहीं है।
3. स्टैकिंग सिस्टम शीट को टुकड़े-टुकड़े बिना चोट पहुंचाए प्राप्त करता है, स्टैकर प्रति लाइन गति के अनुसार एक या दो सेट हो सकता है।
4. उच्च परिशुद्धता में नरम एल्यूमीनियम शीट को समतल करने के लिए उपयुक्त 6 hi लेवलिंग मशीन
5. स्वचालित कैंटिलीवर अनकोइलर कुशल और सटीक है, एल्यूमीनियम कॉइल के लिए उपयुक्त है।

रचना

• 1.कोइल स्टोरेज सेडल, एक या दो एल्यूमीनियम कॉइल स्टोर करें
• 2.कोइल लोडिंग कार. सीडल से एक कॉइल ले लो और uncoiler करने के लिए एक कॉइल लोड
• 3. एकल मंडल अनकोइलर: मानक Ф508mm के लिए हाइड्रोलिक विस्तार मंडल, हाइड्रोलिक केंद्रीकृत समायोजन, कागज छीलने के साथ।
• 4.कोइल हेड स्न्यबर रोलर, छीलने वाला छीलने वाला प्लेटः कोइल हेड को अनकोइलर से खोलने और चुटकी फीडर में भेजने के लिए
• 5.2+17 रोलर लेवलर: 6 हाय, 2 लेयर वर्क रोलर्स, 2 लेयर मिडिल रोलर्स और 2 लेयर बैकअप रोलर्स, बैक टेंशन लेवलर और अनकोइलर के बीच फायदेमंद है।
• 6गड्ढा संचयक या ट्रांसमिशन रोल टेबलः गड्ढा में गड्ढा संचय शीट एक समतल निरंतर कार्य सुनिश्चित करने के लिए, ट्रांसमिशन रोल टेबल भी सिंक्रोनस फ्लाई शीरिंग में काम करने योग्य है।
• 7. डबल रोलर्स की जोड़ी, सर्वो लंबाई माप (और फिल्म लेमिनेटिंग) के साथः सर्वो लंबाई माप ((पियर्स चिंच रोलर्स या 2+5+2 रोलर्स संरचना सर्वो मोटर और नियंत्रक द्वारा संचालित),फिल्म लेमिनेटिंग के लिए पीयू लेपित चिंच रोलर्स के साथ
• 8फ्लाई शीयर, स्क्रू रॉड गाइड के साथः काटने की आवृत्ति शीट की लंबाई के सापेक्ष है, नीचे से ऊपर तक हाइड्रोलिक काटने।
• 9बेल्ट कन्वेयरः तैयार शीटों को स्टैकर तक पहुंचाएं
• 10स्टैकरः शीट को टुकड़े-टुकड़े करके प्राप्त करना और उठाने की मेज पर ढेर करना, स्टैकिंग लोड 5T।
• 11चादरें कार, आउटपुट रोल टेबलः चादरें बाहर पहुंचाएं, फिर पैकिंग करें. दो कारें हो सकती हैं, एक काम कर रही है और दूसरी प्रतीक्षा कर रही है।
• 12हाइड्रोलिक प्रणाली: 11KW गियर पंप 12Mpa दबाव प्रदान करता है।
• 13विद्युत नियंत्रण प्रणाली: एक विद्युत कैबिनेट और दो ऑपरेटर पैनल ((एक सर्वो माप, पीएलसी, एचएमआई और स्टैकिंग के लिए कंसोल, एक अनकोलिंग और लेवलिंग के लिए) पूर्ण और सुरक्षित कार्यों के साथ

पैरामीटरः

लेआउट प्रक्रियाः

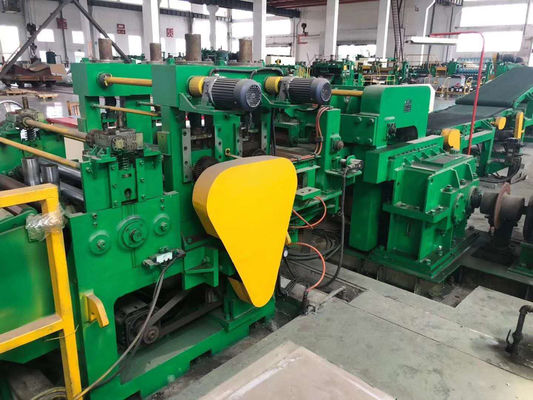

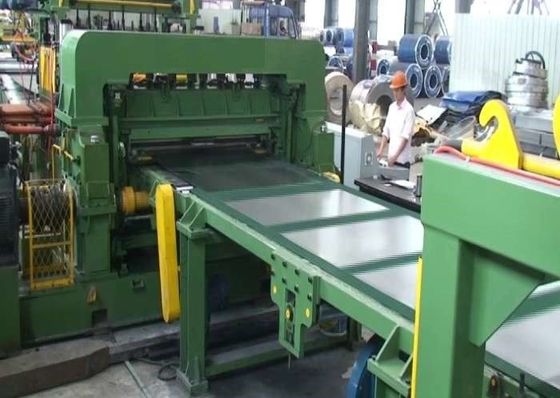

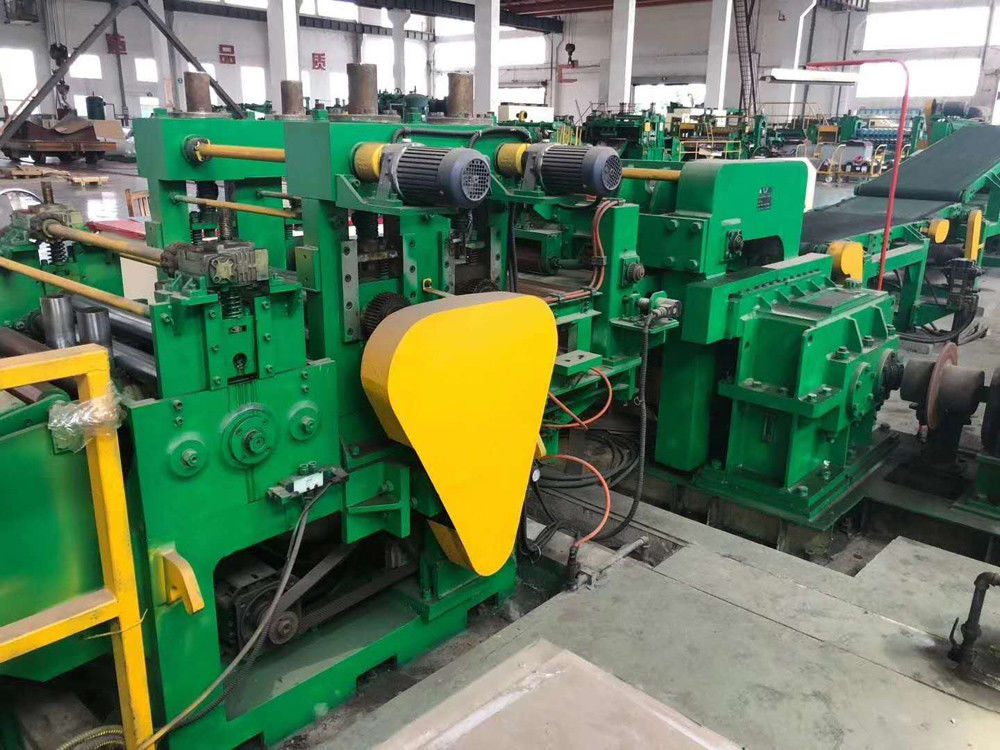

तस्वीरेंः
