स्टेनलेस स्टील स्ट्रिप रिवर्सिबल कोल्ड रिडक्शन रोलिंग मिल उच्च दक्षता बिजली की बचत
Product Details
रिवर्सिबल कोल्ड रिडक्शन रोलिंग मिल
,उच्च दक्षता वाली ठंडी कम करने वाली रोलिंग मिल
,बिजली की बचत ठंड कम करने वाली रोलिंग मिल
स्टेनलेस स्टील स्ट्रिप रिवर्सिबल कोल्ड रिडक्शन रोलिंग मिल उच्च दक्षता बिजली की बचत
स्टेनलेस स्टील कॉइल स्ट्रिप्स मोटाई घटाने की मिल कुछ हैअनूठी विशेषताएं:
- स्टेनलेस स्टील सामग्री में बहुत उच्च तन्यता और उपज शक्ति है
- मजबूत रोलिंग मिल स्टैंड, बड़े रोलर्स
- अधिक रोलिंग बल प्रदान करने के लिए बहुत बड़े मोटर्स,
- सुविधाजनक मध्यवर्ती एनीलिंग उपचार के लिए अलग करने योग्य ठोस रोलिंग मंडल
- स्वचालित हाइड्रोलिक एजीसी नियंत्रण प्रणाली
- आम तौर पर प्रतिवर्ती शीत चक्की
- दोहरे अनुपात वाले ड्राइव उच्च दक्षता और बिजली की बचत प्रदान कर सकते हैं।
अधिक बार रिवर्सिबल एसएस स्ट्रिप कोल्ड रोलिंग मिल देखें क्योंकिः स्टेनलेस स्टील स्ट्रिप को कम करने की डिग्री सामान्य कार्बन स्टील के समान नहीं हो सकती है,टैंडेम स्टेनलेस स्टील मिलों बहुत महंगा होगा.
उन्नत दोहरे अनुपात ड्राइव विन्यास की ऊर्जा बचतः
| मिल मोटर | रिकोइलर मोटर | मिल रिड्यूसर | रिकोइलर रिड्यूसर | |
|
पारंपरिक |
2 x 800 किलोवाट Z-560-4 515/1200 440V |
2 x 800 किलोवाट Z-560-4 515/1200 440V |
I=9; V=305m/min आउटपुट टॉर्कः 267KN.M; |
मंडलΦ500×850 (I=6.3;V=299m/min) तनावः103.8KN; |
|
उच्च दक्षता बिजली की बचत |
2 x 500 किलोवाट Z4-500-42 400/1200 440V |
2 x 500 किलोवाट Z4-500-42 400/1200 440V |
I=14/9 V=196/305m/min 334.25/214.9KN.M; |
मन्ड्रिलΦ650×850 I=14/9 V=175/272m/min तनावः185.7/119.4KN; |
|
निष्कर्ष: 1) नए प्रकार की उच्च दक्षता वाली मिल में कच्चे रोलिंग में 25% अधिक टोक़ और 78.9% अधिक तनाव होता है, बढ़ी हुई गति पर टोक़ और तनाव पूरी तरह से पर्याप्त होता है,और 0 से नीचे पतली शीट पर अधिक स्थिर रोलिंग.3 मिमी; 2) बिजली की बचत स्पष्ट है, ट्रांसफार्मर 800-900KVA छोटा हो सकता है। |
||||
रोलिंग प्रक्रियाः
हाइड्रोलिक पेआफ अनकोइलर →कोइल लोडिंग कार→सॉलिड मंड्रिल रिकोइलर→4hi रोलिंग मिल ((प्रवेश और निकास प्रेस प्लेट शामिल हैं) --सॉलिड मंड्रिल रिकोइलर ((इलेक्ट्रिक नियंत्रण, एजीसी प्रणाली, हाइड्रोलिक,पतला तेल प्रणाली)
एसएस स्ट्रिप के लिए मध्यवर्ती एनीलिंग को ठंड रोलिंग और एनीलिंग के बाद लगभग 40 मीटर प्रति मिनट की गति से निरंतर एनीलिंग भट्ठी में समाधान उपचार कहा जाता है।इस प्रक्रिया में तनाव के स्तर को भी ध्यान में रखा जाता है.
हम विभिन्न मॉडल स्टेनलेस स्टील कोल्ड रोलिंग मिलों की आपूर्ति करते हैं उच्च स्तर के विन्यास के स्टेनलेस स्टील कॉइल संयंत्रों के लिए, इस प्रकार स्टेनलेस स्टील रोलिंग प्रौद्योगिकी में समृद्ध अनुभव जमा करते हैं,उच्च दक्षता स्थिर रोलिंग प्रक्रिया सुनिश्चित कर सकते हैं, हमारी कंपनी द्वारा बनाई गई कोल्ड मिल में निवेश करने से ग्राहकों को लाभ होगा।

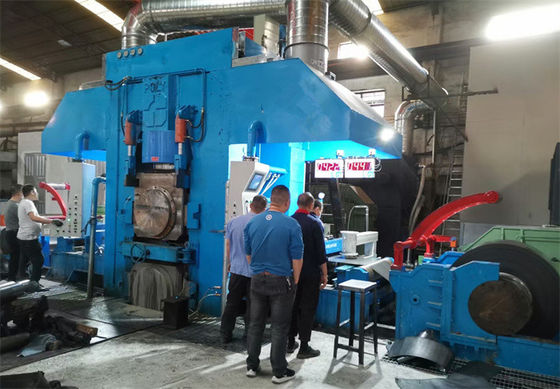

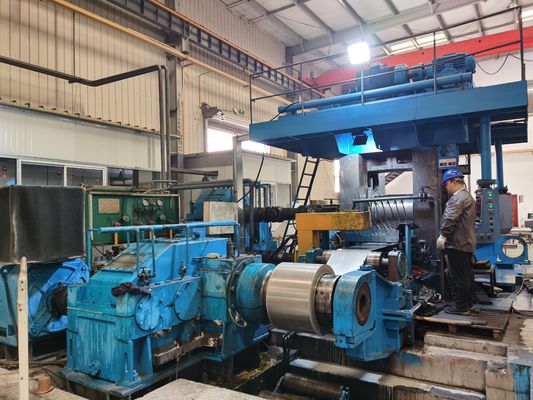

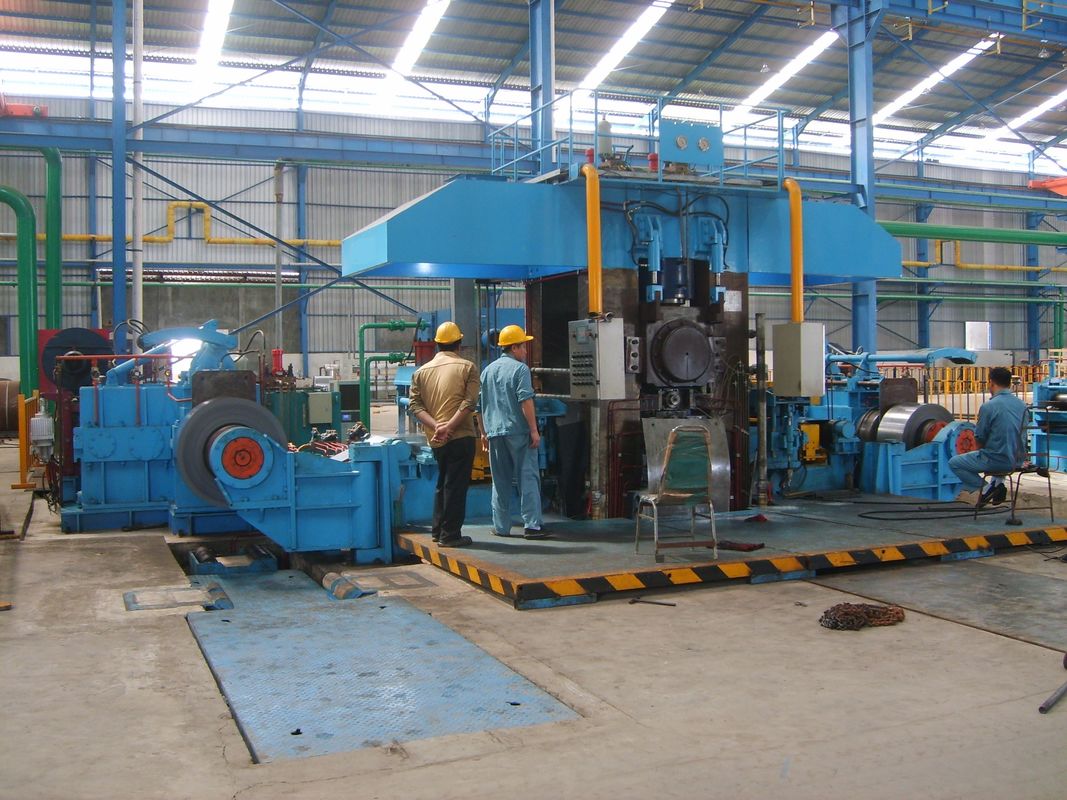

ले लो850 स्टेनलेस स्टील स्ट्रिप के लिए चार रोलर (4 उच्च) प्रतिवर्ती ठंडे रोलिंग मिलउदाहरण के तौर पर हाइड्रोलिक एजीसी कॉन्फ़िगरेशन के साथ 750 मिमी तक
| स्टेनलेस स्टील कॉइल पैरामीटर | |
| स्टेनलेस स्टील सामग्री | 200, 300, 400 श्रृंखला अचार |
| आने वाली एसएस कॉइल स्ट्रिप | 550-750 मिमी x 0.65-0.80 मिमी |
| आने वाली एसएस कॉइल्स | 508 मिमी आईडी, 1800 मिमी ओडी, 15T |
| ठंडा लुढ़का हुआ समाप्त एसएस कॉइल स्ट्रिप | 550-750 x 0.30-0.45 मिमी |
| रिवर्स रोलिंग मिल पैरामीटर | |
| रोलिंग मिल की गति | अधिकतम 300 मीटर/मिनट, 80-100 टन/दिन का उत्पादन |
| रोलिंग बल | अधिकतम 10000KN |
| पुनरावर्ती तनाव | 150KN तक |
| काम रोलर स्पेक्स. | Ф185 x 870 मिमी |
| बैकअप रोलर विनिर्देश। | Ф730 x 850 मिमी |
| मुख्य मोटर शक्ति | 1100 किलोवाट |
| रिकोइल मोटर की शक्ति | 630 किलोवाट |
| विद्युत नियंत्रण | हाइड्रोलिक एजीसी, सीमेंस आरए 80 डीसी ड्राइवर, पीएलसी, एक्स-रे मोटाई गेज सिस्टम |
| तरलता की स्थिति | गियरबॉक्स के लिए पतले तेल स्नेहन, असर सीटों के लिए तेल गैस स्नेहन, हाइड्रोलिक स्टेशन, रोलिंग प्रक्रिया शीतल प्रणाली |
| स्वचालित रोलर बदलना | हाइड्रोलिक मोटर और सिलेंडर ड्राइव, स्वचालित रोलर परिवर्तन का एहसास करने के लिए |
कार्य प्रक्रिया:
15T अनकोइलर, चुटकी फीडर और 5 रोलर स्ट्रेटनर, 1st Recoiler, 4 Hi हाइड्रोलिक एजीसी रिवर्सिबल मिल, 2nd Recoiler।
स्टेनलेस स्टील पट्टी निरंतर समाधान एनीलिंग भट्ठी लाइन।
- थ्रेडिंग के लिए 22KW मोटर के साथ अनकोइलर, सामान्य उत्पादन में ब्रेक के साथ निष्क्रिय अनकोइलिंग है
- संरक्षण वायुमंडल में तापमान लगभग 1070°C।
- हीटिंग फर्नेस में प्रीहीटिंग जोन और हॉट हीटिंग जोन होते हैं, जिनकी कुल लंबाई लगभग 25 मीटर होती है।
- S स्टेनलेस स्टील स्ट्रिप को लगातार भट्ठी से बाहर निकालने के लिए भट्ठी से बाहर निकलने पर रोल ब्रिडल यूनिट
- दो रिकोइलर, एक काम कर रहा है और दूसरा एनीलिंग लाइन के निरंतर कामकाज को सुनिश्चित करने के लिए एनीलिंग एसएस कॉइल और अगले कॉइल रिकोइलिंग के लिए तैयार है।
