हाई स्पीड 4Hi 6Hi सिक्स स्टैंड टैंडेम कोल्ड मिल लाइन 750

हाई स्पीड 4Hi 6Hi सिक्स स्टैंड टैंडेम कोल्ड मिल लाइन 750
Basic Properties
country of origin
वूशी, चीन
Brand Name
Jinye
PRODUCT MODEL
अग्रानुक्रम 750
Trading Properties
MOQ
1 सेट
Packing
8x 40एचसी
period for dispatch
120 -180 दिन
payment method
टी/टी

Product Details

प्रमुखता देना:

6 हाय सिक्स स्टैंड्स टेंडेम कोल्ड मिल

,

टेंडेम कोल्ड मिल लाइन 550

,

हाई स्पीड 4 हाय रोलिंग मिल

Name: हाई स्पीड 4Hi 6Hi सिक्स स्टैंड टेंडेम कोल्ड मिल
Material: एचआरपीओ Q195 Q235
Input: 2-3 x 650 मिमी
Output: 0.25-1.0 x 650 मिमी
Rolling Speed: 550 मी / मिनट
Work Roller: दीया 180 x 750
Backup Roller: दीया 650 x 730
Press Down: हाइड्रोलिक एजीसी
Total Power: 6000 किलोवाट
Land Area: 40मी x 15मी
Product Brief
हाई स्पीड 4Hi 6Hi सिक्स स्टैंड टेंडेम कोल्ड मिल लाइन 750 संघटन हाइड्रोलिक विस्तार uncoiler हाइड्रोलिक कतरनी, वेल्डिंग टेबल क्षैतिज सर्पिल संचायक प्रवेश प्रसंस्करण तालिका (तनाव रोल शामिल करें) 4hi 6hi मिल, 1#-2#-3#-4#-5#-6# हाइड्रोलिक बैकअप रोलर्स बदलते डिवाइस (6 सेट) काम रोलर बदलते डिवाइस (2 सेट) उत...
Product Description

हाई स्पीड 4Hi 6Hi सिक्स स्टैंड टेंडेम कोल्ड मिल लाइन 750



संघटन

  1. हाइड्रोलिक विस्तार uncoiler
  2. हाइड्रोलिक कतरनी, वेल्डिंग टेबल
  3. क्षैतिज सर्पिल संचायक
  4. प्रवेश प्रसंस्करण तालिका (तनाव रोल शामिल करें)
  5. 4hi 6hi मिल, 1#-2#-3#-4#-5#-6#
  6. हाइड्रोलिक बैकअप रोलर्स बदलते डिवाइस (6 सेट)
  7. काम रोलर बदलते डिवाइस (2 सेट)
  8. उत्पादन प्रसंस्करण तालिका (हाइड्रोलिक कतरनी)
  9. कॉइल डिस्चार्जिंग कार
  10. सामान्य दबाव हाइड्रोलिक प्रणाली
  11. एजीसी हाइड्रोलिक सिस्टम 1सेट
  12. तेल-गैस स्नेहन प्रणाली 1 सेट
  13. पतली तेल स्नेहन स्टेशन 1 सेट
  14. प्रक्रिया स्नेहन स्टेशन (ग्राहक तैयार करता है)
  15. इलेक्ट्रिक कंट्रोल सिस्टम 1 सेट
  16. मोटाई गेज प्रणाली, 2 सेट

प्रवाह:

Uncoiler → कतरनी, वेल्डिंग तालिका → क्षैतिज सर्पिल संचायक → प्रविष्टि प्रसंस्करण तालिका (तनाव रोल शामिल करें) → 1 # 4hi मिल → 2 # मिल → 3 # मिल → 4 # मिल → 5 # मिल → 6 # मिल→एग्जिट प्रोसेसिंग टेबल (कतरनी शामिल करें) → रीकॉइलर → कॉइल अनलोडिंग कार



पैरामीटर्स:

कच्चा माल
Q195,Q215,08Al,20#, Q235, SPHC, SPHD, SPHE
उपज शक्ति≤ 360N/mm2 तन्य शक्ति≤ 610N/mm2
2-3 मिमी मोटाई x (550-650) मिमी चौड़ाई
ID508mm OD1800 अधिकतम 10T
तैयार उत्पाद
0.25 -1.0 मिमी x 500 -650 मिमी
ID508 X OD1800 x 10T

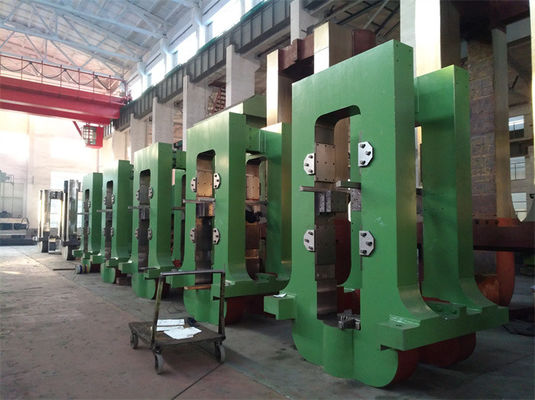

750 4Hi 6hi 6head Tandem Mill
φ180-φ170×750mm वर्क रोलर
φ650~φ620× 730mm बैकअप रोलर्स
मिल कॉलम: 400 मिमी x 460 मिमी
एजीसी हाइड्रोलिक सिलेंडर: डी 700/500 × 80 मिमी
मुख्य मोटर: 850KW x 6sets
ड्राइव शाफ्ट: SWC390-1700
अधिकतम रोलिंग बल: 6500KN
अधिकतम रोलिंग टोक़: 55KN.M
रोलिंग गति: अधिकतम 560 मीटर / मिनट





हाइड्रोलिक एजीसी प्रणाली:

  • इलेक्ट्रो-हाइड्रोलिक सर्वो वाल्व: 609 संस्था, स्टेनलेस स्टील तेल टैंक और पाइप।
  • पंप, टैंक, कूलर, फिल्टर, ऊर्जा संचायक, हीटर, वाल्व समूह, विस्थापन सेंसर, दबाव सेंसर, एजीसी सॉफ्टवेयर और कंप्यूटर कैबिनेट आदि शामिल करें।
  • सिस्टम का दबाव: 31.5 एमपीए
  • काम का दबाव≤18-21MPa stepless समायोज्य
  • अधिकतम दबाव नीचे गति
  • 46 # विरोधी पहनने वाले हाइड्रोलिक तेल
  • सिस्टम में तेल की सफाई: NAS7
  • ओई का तापमान: 45 ± 10 ℃
  • पाइपलाइनों में तेल फ़िल्टरिंग शुद्धता: 10um
  • सर्वो वाल्व से पहले तेल फ़िल्टरिंग शुद्धता: 3um
  • वापसी तेल फ़िल्टरिंग शुद्धता: 10μm
  • ठंडा पानी की खपत: 11m3/h
  • संचलन में ठंडा पानी का दबाव: 0.4Mpa
  • इलेक्ट्रिक हीटर: 3 × 2kW

विद्युत नियंत्रण प्रणाली:

  • सीमेंस 6RA80 2-पुल 4-चतुर्थांश कमजोर चुंबक गति समायोजन प्रणाली, सीमेंस पीएलसी प्रोग्रामिंग उत्तर नियंत्रण।
  • ऑप्टिकल केबल या प्रोफिबस केबल कनेक्ट मॉड्यूल को संचार का एहसास करने के लिए, तनाव में शामिल होने के साथ।
  • कॉइलिंग व्यास में वृद्धि के साथ लगातार कॉइलिंग तनाव और तनाव को ट्रैक करें।
  • वर्तमान, गति, तनाव प्रदर्शन के साथ एक मुख्य फलक, दो ऑपरेटर पैनल, 1 # मिल पर कैंटिलीवर पैनल।
  • नियंत्रण प्रणाली में प्रोग्रामेबल कंट्रोलर, टच स्क्रीन, पंप, एक्चुएटर, सिग्नल इंस्पेक्शन आदि शामिल हैं, मशीन पैरामीटर दिखाने के लिए, रनिंग स्टेट और फॉल्ट एनालिसिस, प्रेशर के साथ, कंट्रोल लूप में पोजीशन सेंसर शामिल होते हैं।
  • फॉल्ट बाहर आता है, अलार्म लाइटिंग और साउंडिंग याद दिलाने के लिए और 5 मिनट बाद असामान्य सिग्नल दिखाई देता है

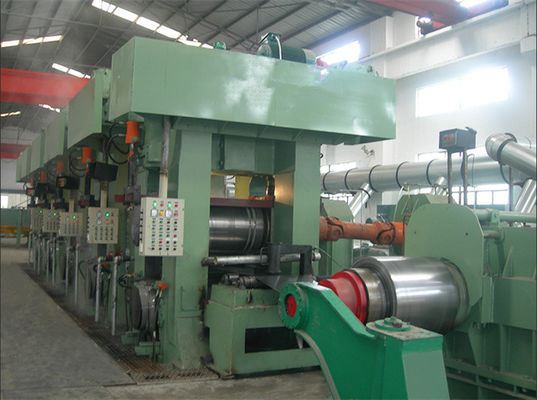

हाई स्पीड 4Hi 6Hi सिक्स स्टैंड टैंडेम कोल्ड मिल लाइन 750

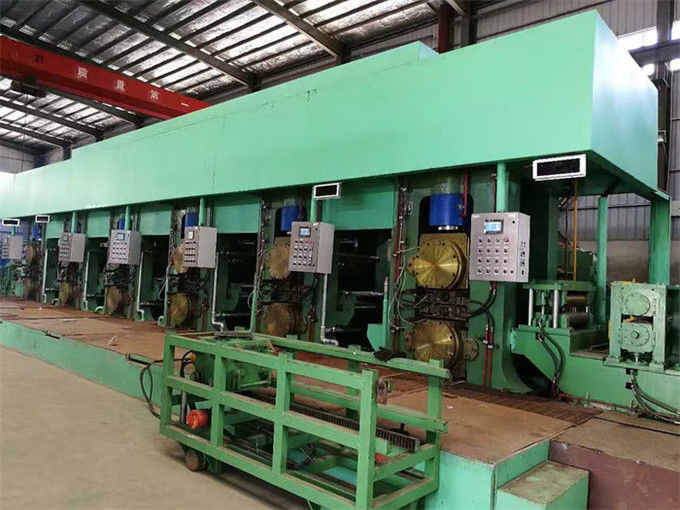

हाई स्पीड 4Hi 6Hi सिक्स स्टैंड टैंडेम कोल्ड मिल लाइन 750
