सीपीसी अनकॉइलिंग के साथ एजीसी एएफसी एपीसी टेंडेम कोल्ड रोलिंग मिल लाइन

सीपीसी अनकॉइलिंग के साथ एजीसी एएफसी एपीसी टेंडेम कोल्ड रोलिंग मिल लाइन
Basic Properties
country of origin
वूशी, चीन
Brand Name
Jinye
PRODUCT MODEL
एजीसी 750
Trading Properties
MOQ
1 सेट
period for dispatch
180 -260 दिन
payment method
टी/टी

Product Details

प्रमुखता देना:

एपीसी टेंडेम कोल्ड रोलिंग मिल

,

एएफसी टेंडेम कोल्ड रोलिंग मिल

,

सीपीसी अनकॉइलिंग के साथ एजीसी रोलिंग मिल

Name: एजीसी / एएफसी / एपीसी टेंडेम कोल्ड रोलिंग मिल लाइन
Material: कार्बन स्टील एचआरपीओ
Input: 2-3 x 650 मिमी
Output: 0.25-0.8 x 650 मिमी
Rolling Speed: 360 मी / मिनट
Work Roller: दीया 210 x 750
Backup Roller: दीया 650 x 730
Thickness Control: हाइड्रोलिक एजीसी, एएफसी, एपीसी
Total Power: -5000 KW
Land Area: 60 मीटर x 15 मीटर
Product Brief
सीपीसी अनकॉइलिंग के साथ एजीसी / एएफसी / एपीसी टेंडेम कोल्ड रोलिंग मिल लाइन संघटन: हाइड्रोलिक विस्तार Uncoiler एक सेट टू-रोल पिंच, फाइव-रोल स्ट्रेट डिवाइस वन सेट वेल्डिंग और कटिंग डिवाइस एक सेट मंजिल-प्रकार सर्पिल पाश एक सेट एंट्री प्रोसेसिंग प्लेटफॉर्म वन सेट मुख्य मिल: सिक्स सेट 4 हाय कोल्ड मिल मोट...
Product Description

सीपीसी अनकॉइलिंग के साथ एजीसी / एएफसी / एपीसी टेंडेम कोल्ड रोलिंग मिल लाइन



संघटन:

  1. हाइड्रोलिक विस्तार Uncoiler एक सेट
  2. टू-रोल पिंच, फाइव-रोल स्ट्रेट डिवाइस वन सेट
  3. वेल्डिंग और कटिंग डिवाइस एक सेट
  4. मंजिल-प्रकार सर्पिल पाश एक सेट
  5. एंट्री प्रोसेसिंग प्लेटफॉर्म वन सेट
  6. मुख्य मिल: सिक्स सेट 4 हाय कोल्ड मिल
  7. मोटाई गेज छह सेट
  8. तनाव मीटर पांच सेट
  9. प्रोसेसिंग प्लेटफॉर्म से बाहर निकलें एक सेट
  10. हाइड्रोलिक विस्तार Recoiler: एक सेट
  11. स्थानीय ऑपरेटिंग बॉक्स: छह सेट
  12. सेंट्रल ऑपरेटिंग कंसोल वन सेट
  13. हाइड्रोलिक स्टेशन: तीन सेट
  14. पतला तेल स्टेशन दो सेट
  15. Emuslfied शीतलन प्रणाली एक सेट

प्रवाह:

हाइड्रोलिक लोडिंग कैरिज → हाइड्रोलिक एक्सपेंशन अनकॉइलर → फाइव-रोल स्ट्रेटनिंग मशीन → वेल्डिंग एंड कटिंग प्लेटफॉर्म → इनपुट प्रोसेसिंग प्लेटफॉर्म → मेन मिल (6 सेट 750 4Hi कोल्ड मिल) → आउटपुट प्रोसेसिंग प्लेटफॉर्म → हाइड्रोलिक एक्सपेंशन रिकॉइलर → हाइड्रोलिक अनलोड कैरिज



पैरामीटर्स:

धातु पट्टी सामग्री:

कार्बन स्टील (Q195, Q235,08AL)

एचआरपीओ, एचआर ब्लैक स्टील,
मध्यवर्ती एनीलिंग के बाद
कुंडल आईडी: 508 मिमी;
कुंडल आयुध डिपो: अधिकतम 1800 मिमी
कुंडल वजन: अधिकतम 12,000 किग्रा
पट्टी की मोटाई: 2 - 3 मिमी;
पट्टी की चौड़ाई: 550 - 750 मिमी;
तैयार उत्पाद विशिष्टता:
कुंडल आईडी: 508 मिमी;
कुंडल आयुध डिपो: अधिकतम 1800 मिमी
कुंडल वजन: अधिकतम 12,000 किग्रा (
समाप्त पट्टी की मोटाई: 0.25- 0.8 मिमी;
पट्टी की चौड़ाई: 550 - 750 मिमी;
तैयार उत्पाद शुद्धता:
अनुदैर्ध्य दिशा में मोटाई अंतर (स्थिर रोलिंग में):
<± 0.005 मिमी (डी <0.5 मिमी) <± 0.6% (0.5 मिमी से अधिक)
मशीन पैरामीटर:
अधिकतम रोलिंग बल: 7000KN;
अधिकतम लाइन गति: 360 मीटर/मिनट;
थ्रेडिंग गति: 20 मीटर/मिनट;
मोटाई में कमी:
अधिकतम 90% मोटाई में कमी (स्टील स्ट्रिप गुणों के अनुसार भिन्न)
रीकॉइलिंग टेंशन: 70 केएन
रेकोइलर मोटर: 430 किलोवाट डीसी
काम रोलर व्यास φ210mm - 200mm;
बैकअप रोलर व्यास φ650 -620 मिमी;
मिल कॉलम सेक्शन: 350 x 450 मिमी;
बैकअप रोलर असर: FCD72104380
अनकॉइलिंग मैंड्रेल व्यास: 508 मिमी
रीकॉइलिंग मैंड्रेल व्यास: 508 मिमी
कार्य रोलर्स के बीच अधिकतम उद्घाटन अंतर: 70 मिमी
प्रेस-अप हाइड्रोलिक सिलेंडर के लिए हाइड्रोलिक व्यवस्थित दबाव: 25 एमपीए
रोलर बेंडिंग, मिडिल रोलर ट्रांसफरिंग, बैलेंस, साइड पुशिंग के लिए हाइड्रोलिक प्रेशर: 21Mpa
सामान्य हाइड्रोलिक दबाव: 10Mpa;
रीकॉइलिंग मोटर: 430KW;
मुख्य मिल मोटर: 700KW x 6

एजीसी नियंत्रण:

स्वचालित मोटाई नियंत्रण प्रणाली मोटाई विचलन को सुधारने के लिए मोटाई गेज, इलेक्ट्रिक कंट्रोल कैबिनेट, एक्ट्यूएटर से बना है।मोटाई गेज लगातार पट्टी की मोटाई को मापता है, एक तरफ डिस्प्ले और मोटाई विचलन रिकॉर्ड करता है, दूसरी तरफ इनपुट मोटाई विचलन विद्युत नियंत्रण के लिए संकेत देता है।नियंत्रण कैबिनेट मोटाई अंतर संकेत के साथ सौदा करता है, मोटाई को सुधारने के लिए एक्ट्यूएटर को कमांड देता है, एक्ट्यूएटर मोटर या हाइड्रोलिक सिलेंडर द्वारा रोलर गैप को बदलने के लिए मिल के प्रेस-डाउन को समायोजित करता है, या रीकॉइलर आर्मेचर करंट को बदलकर तनाव को समायोजित करता है, इस प्रकार पट्टी की मोटाई ठीक की जाती है।मोटाई नियंत्रण का एहसास करने के लिए वसंत समीकरण और लोचदार बढ़ाव वक्र।



एजीसी के नियंत्रण मोड:

  1. प्रत्येक साइड गैप कंट्रोल: प्रत्येक साइड रोलर के गैप को नियंत्रित करने के लिए, रोलर बनाने के लिए और प्रत्येक एजीसी हाइड्रोलिक सिलेंडर कमीशनिंग के लिए
  2. प्रत्येक पक्ष रोलिंग बल नियंत्रण: रोलर को चिह्नित करने के लिए प्रत्येक पक्ष रोलिंग बल को नियंत्रित करने के लिए।
  3. औसत अंतर नियंत्रण: स्थिति मॉडल रोलिंग के लिए औसत अंतर को नियंत्रित करने के लिए।
  4. झुकाव नियंत्रण: शीट समतलता और विचलन को समायोजित करने के लिए, दो पक्षों के अंतर झुकाव को नियंत्रित करने के लिए।
  5. कुल रोलिंग बल नियंत्रण: रोलिंग बल मॉडल में कुल रोलिंग बल को नियंत्रित करने के लिए।
  6. प्रभावी अंतराल नियंत्रण मोड में, अंतराल झुकाव नियंत्रक को दो पक्षों के अंतर को सुनिश्चित करने के लिए सक्रिय किया जाता है, प्रभावी रोलिंग बल नियंत्रण मोड में रोलिंग बल अंतर नियंत्रक को दो पक्षों के रोलिंग बल को सुनिश्चित करने के लिए सक्रिय किया जाता है।औसत गैप कंट्रोल डिफॉल्ट कंट्रोल मोड है, जो वर्तमान मूल्य और रैंप फॉलोइंग सेट करके विभिन्न मॉडलों के बीच गैर-प्रभाव स्विच का एहसास करता है।

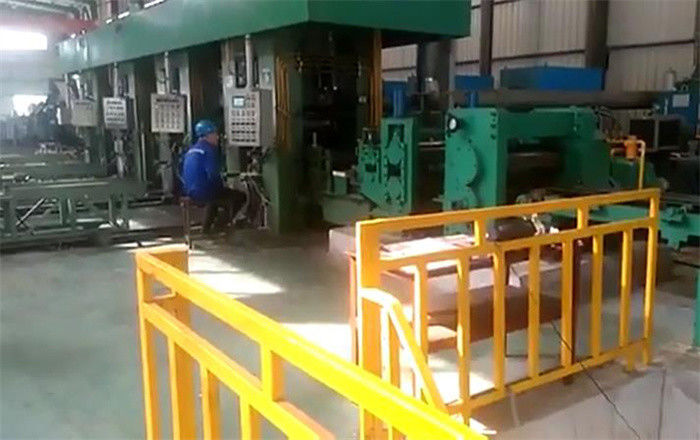

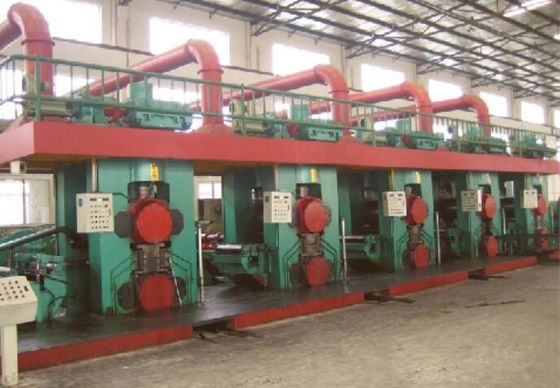

सीपीसी अनकॉइलिंग के साथ एजीसी एएफसी एपीसी टेंडेम कोल्ड रोलिंग मिल लाइनसीपीसी अनकॉइलिंग के साथ एजीसी एएफसी एपीसी टेंडेम कोल्ड रोलिंग मिल लाइनसीपीसी अनकॉइलिंग के साथ एजीसी एएफसी एपीसी टेंडेम कोल्ड रोलिंग मिल लाइन
