उत्पाद विवरण:
|
| चादर सामग्री: | एल्यूमीनियम, एल्यूमीनियम मिश्र धातु | उत्पाद का नाम: | बिग एल्युमीनियम कॉइल प्लेट स्लिटिंग लाइन मशीन |
|---|---|---|---|
| चादर की मोटाई: | 0.5-3.5 मिमी | शीट की चौड़ाई: | 800-2200 मिमी |
| स्लिटिंग स्पीड: | 120एम/मिन | कुंडल आईडी, आयुध डिपो: | 508 मिमी, 2600 मिमी |
| कुंडल वजन: | 30टी | स्लिटिंग की संख्या: | 1 मिमी x 30 स्ट्रिप्स |
| रेखा आयाम: | 30 मीटर x 10 मीटर | खिलाने की दिशा: | ग्राहक तय करता है |
| कुल शक्ति: | 360 किलोवाट | फिल्माने: | उपलब्ध |
| प्रोडक्ट का नाम: | धातु शीट काटने की मशीन, तांबे की पन्नी काटने की मशीन, एल्युमीनियम काटने की मशीन | चादर सामग्री: | एल्यूमीनियम, तांबा, पीतल, कांस्य |
| लागू उद्योग: | ऊर्जा और खनन, घरेलू उपयोग, होटल, खुदरा, कृषि, निर्माण कार्य, कपड़ा दुकानें, रेस्तरां, निर्माण सामग्र | प्रमुख विक्रय बिंदु: | उच्च परिशुद्धता, उच्च उत्पादकता, कम लागत और उच्च गति |
| बिक्री के बाद सेवा: | ऑनलाइन समर्थन, फ़ील्ड स्थापना | वारंटी सेवा के बाद: | वीडियो तकनीकी सहायता, ऑनलाइन समर्थन, फील्ड रखरखाव |
| प्रमुखता देना: | उच्च परिशुद्धता एल्यूमीनियम स्लिटिंग लाइन मशीन,बड़ी काटने की लाइन मशीन,एल्यूमीनियम कॉइल प्लेट स्लिटिंग लाइन मशीन |
||

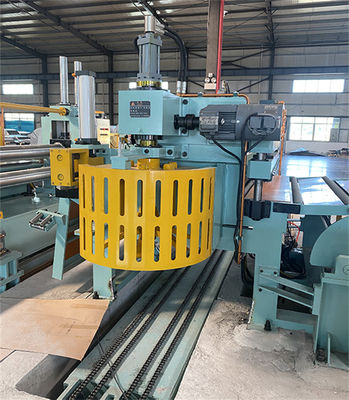

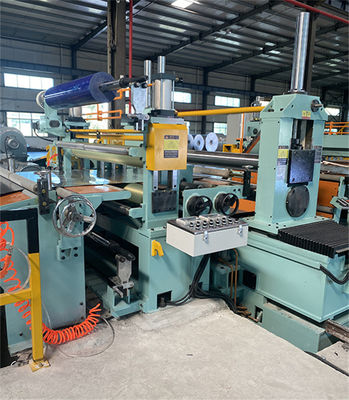

बिग एल्युमिनियम कॉइल प्लेट हाई प्रिसिजन एल्युमिनियम स्लिटिंग लाइन मशीन
एल्यूमीनियम शीट शरीर में नरम और सतह में चिकनी होती है, कुछ एल्यूमीनियम शीट कठोर और उच्च तन्यता वाली होती है,इसलिए एल्युमिनियम कॉइल शीट की स्लिटिंग होनी चाहिए:
1. उच्च परिशुद्धता, मशीनिंग परिशुद्धता उच्च होनी चाहिए, रोलर्स की सतह हार्ड क्रोम लेपित या पु रबर लेपित है,
2. प्रत्येक मशीन को विशिष्ट एल्यूमीनियम कॉइल सामग्री, कठिन या नरम को पूरा करना चाहिए, मशीन को उत्पादन प्रक्रिया में प्रत्येक तकनीकी विवरण पर विचार करना चाहिए।
3. लाइन स्पीड के साथ मशीन पावर मैच, स्लीटिंग की संख्या, स्लीटिंग प्रिसिजन।
4. एल्युमीनियम शीट के लिए स्लीटिंग टूल अद्वितीय है, एल्युमिनियम शीट गेज छोटा होने पर स्लिटिंग स्पीड अधिक होती है।
एल्यूमीनियम शीट शुद्ध एल्यूमीनियम या एल्यूमीनियम मिश्र धातु हो सकती है, सबसे अधिक बार 1xxx, 3xxx, 5xxx, 7xxx श्रृंखला एल्यूमीनियम शीट।
एल्यूमिनियम शीट कॉइल्स बहुत बड़ी हो सकती हैं: 2500 मिमी तक कॉइल चौड़ाई, 2600 मिमी तक कॉइल बाहरी व्यास, 20-30 टी तक वजन, बड़ी एल्यूमीनियम कॉइल स्लीटिंग लाइन में बड़ी क्षमता अनकोइलर और रीकोइलर है, मध्य सटीक स्लीटिंग मशीन के साथ सहकारी, विशेष बिंदु को स्थिर स्लीटिंग प्रक्रिया देने के लिए अच्छे तकनीकी डिजाइन और नियंत्रण की आवश्यकता होती है।
एल्यूमीनियम शीट की विशेषताएं:
| श्रेणी | पवित्रता | श्रेणी | प्रयोग | गुण |
| 1xxx श्रृंखला | अल 99% | 1050, 1060,1100 | सामान्य | |
| 2xxx | घन (3-5%) | 2ए16(एलवाई16), 2ए06(एलवाई6) | विमानन | |
| 3xxx | एमएन (1.0-1.5%) | 3003,3004,3005,3A02, 3A21 | सामान्य | |
| 5xxx | मिलीग्राम (3-5%) | 5052.5005.5083.6754।5ए05 | सामान्य, विमानन | कम घनत्व, |
| 7xxx | Zn | 7075 | विमानन सामग्री | उच्च कठोरता और तनाव के बिना ताकत |
संरचना और पैरामीटर्स:
| नहीं। | संघटन | पैरामीटर |
| 1 | फीडिंग कॉइल कार | 20टी |
| 2 | डबल मैंड्रेल अनकॉइलर | Φ508 मिमी, 20T भार |
| 3 | पिंच फीडर और फाइव रोलर लेवलर | Φ160 मिमी, 37KW |
| 4 | हाइड्रोलिक कतरनी | 3 x 22.500 |
| 5 | पिट लूप 1 | 3000 मिमी लंबाई |
| 6 | साइड गाइड और प्रेस रोलर | 800-2200 मिमी चौड़ा |
| 7 | काटने की मशीन | Φ220mm, 132KW |
| 8 | किनारे स्क्रैप वाइन्डर और स्ट्रिप्स पूंछ प्रेस | 4KW x 2 |
| 9 | गड्ढे जमा करने वाला | 4000 मिमी लंबाई |
| 10 | प्री-सेपरेटर, टेंशनर, बैलेंसिंग रोलर | दो बार अलग, ऊन तनाव महसूस किया, बेल्ट तनाव |
| 1 1 | ReCoiler (डिस्क को अलग करने के साथ, पुशर) | Φ508mm, 160KW, 20T |
| 12 | कॉइल डिस्चार्जिंग ट्रॉली | 20टी |
| 13 | हाइड्रॉलिक सिस्टम | रेक्स्रोथ वाल्व, युकेन पंप |
| 14 | विद्युत नियंत्रण प्रणाली | पार्कर डीसी ड्राइव, सीमेंस पीएलसी और टच स्क्रीन |
सामान्य पैरामीटर:
1) सामग्री: (AA3105,1100,8011) एल्यूमीनियम कॉयल
2) कुंडल मोटाई: 0.3-3.5 मिमी
कॉइल की चौड़ाई: 800–2200 मिमी
3) कुंडल भीतरी व्यास: Φ508 मिमी
4) कुंडल बाहरी व्यास: Φ2600 मिमी
5) कुंडल वजन: 30000 किग्रा अधिकतम
6) तैयार उत्पादों की चौड़ाई: 20-500 मिमी
7) न्यूनतम स्लिटिंग चौड़ाई: सामान्य स्लिट चौड़ाई 30 मिमी से ऊपर।
8) स्लिटिंग गति: अधिकतम 120 मीटर / मिनट
9) स्ट्रिप्स की संख्या: मोटाई 3 मिमी में अधिकतम 15 स्ट्रिप्स,
अधिकतम 30 स्ट्रिप्स 0.3 मिमी से 1.0 मिमी में,
बाकी मोटाई में अधिकतम 20 स्ट्रिप्स,
10).क्षेत्र अधिकृत: 10m X 30m
11) स्लिटिंग मोटर: 132KW एसी,
अनकॉइलिंग मोटर: 30KW एसी
लेवलिंग मोटर: 37KW एसी
रीकॉइलिंग मोटर: 160KW
