उत्पाद विवरण:
|
| नाम: | हैवी गेज एचआर ब्लैक स्टील कट टू लेंथ लाइन | सामग्री: | एचआर ब्लैक स्टील कॉइल प्लेट्स |
|---|---|---|---|
| चादर की मोटाई: | 5-20 मिमी | शीट की चौड़ाई: | 1000-2200 मिमी |
| शीट की लंबाई: | 2000-12000 मिमी | काटने की गति: | 8 पीसी / मिनट x 2 मी |
| कुंडल आईडी: | 508 -800 मिमी | कुंडल वजन: | 40t |
| लंबाई सहनशीलता: | +/- 1.0 मिमी | समतलता: | 2.5 मिमी / एम 2 |
| कुल शक्ति: | 500 किलोवाट | भूमि क्षेत्रफल: | 50 मीटर x 10 मीटर |
| प्रमुखता देना: | कट टू लेंथ लाइन मशीन |
||
भारी गेज स्टील कॉइल एचआर ब्लैक स्टील कट टू लेंथ लाइनमशीन (5-20 x 2200)
हैवी गेज स्टील कॉइल एचआर ब्लैक स्टील को लंबाई लाइन में भारी शुल्क कटौती की आवश्यकता है:
1. गर्म काला स्टील: Q235, Q345, Q355, st37 -52, स्टील शीट की ताकत उपज शक्ति ≤350Mpa तन्य शक्ति≤550Mpa
2. भारी गेज प्लेट विनिर्देश: 5-20 मिमी मोटाई, 1000-2200 मिमी चौड़ाई, काटने की लंबाई 2 -12 मी
3. दो बार लेवलिंग: प्री लेवलिंग 250 मिमी व्यास रोलर्स 2 ओवर 3 रोल और लेवलिंग मशीन 4 ओवर 5 रोल 4हाई।
4. कॉइल अनकॉइलर: डबल हेड, दो बेस कॉइल शीट की चौड़ाई के अनुसार यात्रा करते हैं।
5. कॉइल हेड ओपनर: पोर्टल फ्रेम अच्छे समायोजन के साथ कॉइल हेड ट्रैक्शन रोलर, कॉइल हेड स्ट्रेटनिंग रोल और फावड़ा प्लेट स्थापित करता है।
6. समाप्त प्लेट स्टैकिंग: स्टैकिंग रैक पर पिंच फीड प्लेट, प्लेटों को धक्का देकर प्लेट को बड़े करीने से धकेलें।
संरचना और पैरामीटर्स:
| नहीं। | संघटन | पैरामीटर / कॉन्फ़िगरेशन |
| 1 | कुंडल काठी | 40टी |
| 2 | डबल मैंड्रेल अनकॉइलर | Φ500-800 मिमी, 40T भार |
| 3 | पिंच फीडर और फाइव रोलर लेवलर | Φ250 मिमी, 200 किलोवाट |
| 4 | रोल टेबल | 2300 मिमी x 4000 मिमी |
| 5 | साइड गाइड | हाइड्रोलिक 1000-2200 मिमी |
| 6 | 11 रोलर लेवलर | 4Hi, 200KW, Φ210 मिमी |
| 7 | रोटरी कोडित्र | प्रतिनिधि, ओमरोन |
| 8 | हाइड्रोलिक कतरनी | भारी शुल्क, 45KW |
| 9 | रोल टेबल | 4000 mm |
| 10 | स्टैकिंग रैक और पुशर्स | 12 मी लंबाई |
| 1 1 | हाइड्रॉलिक सिस्टम | विट्री वाल्व, युकेन पंप |
| 12 | विद्युत नियंत्रण प्रणाली | पार्कर डीसी ड्राइव, सीमेंस पीएलसी और एचएमआई |
पात्र:
1. अनकॉइलर / डकोइलर
भारी कट टू लेंथ लाइन भारी गेज के भारी स्टील कॉइल को संभालती है।अनकॉइलर में डबल मैंड्रेल और मजबूत स्लाइडिंग बेस हैं।
प्रत्येक मैंड्रेल में तीन चरण होते हैं, हाइड्रोलिक सिलेंडरों द्वारा दो मैंड्रेल खोलना और बंद करना।
अनकॉइलिंग स्थिरता सुनिश्चित करने के लिए, अनकॉइलर बेस के शीर्ष पर बैक टेंशन तंत्र स्थापित किया गया है।

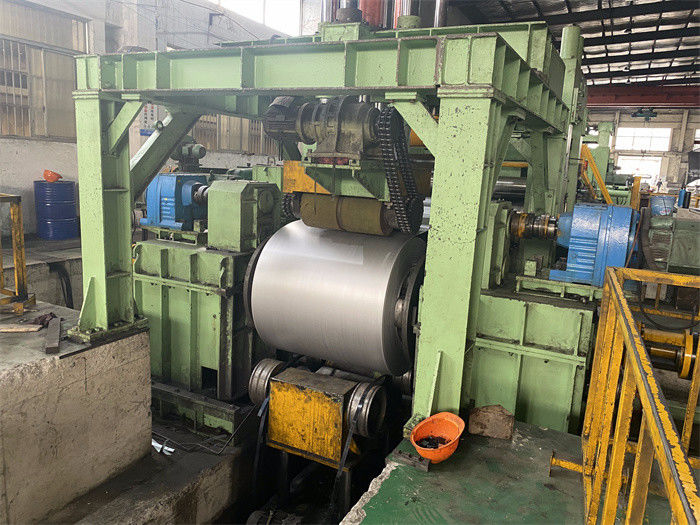

2. पोर्टल फ्रेम कॉइल हेड ओपनर
पोर्टल फ्रेम बहुत मजबूत है, स्नबर प्रेस रोलर के साथ, फ्रेम के शीर्ष पर सीधे रोलर।
स्टील कॉइल के ऊपर हाइड्रोलिक स्नबर रोल प्रेस, और इसका प्रेसिंग-डाउन कोण समायोज्य है
स्ट्रिप हेड को ट्रैक करने और इसे सीधा करने के लिए स्ट्रेटनिंग रोलर आगे पीछे की ओर स्लाइड कर सकता है।
रोलर प्रेस कॉइल हेड को सीधा करते समय प्रीलेवलर पर स्थापित शॉवेलिंग प्लेट कॉइल हेड का समर्थन करती है।
3. पहले 2+5 प्री लेवलर
रोलर विशाल और मजबूत है, स्टील कॉइल के आंतरिक तनाव से राहत देता है, रोलर की सतह कठोर और क्रोम लेपित होती है
अनकॉइलिंग बेंडिंग स्ट्रेस को रिलैक्स अवस्था में राहत देने के लिए।

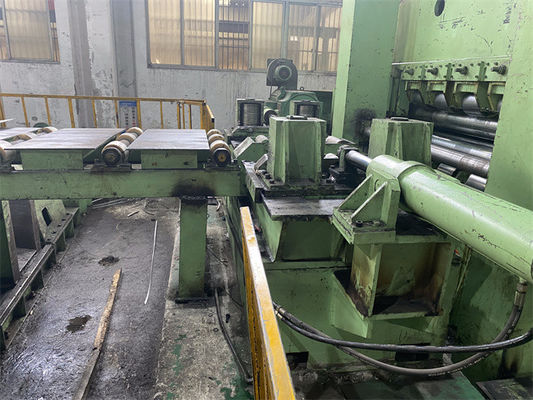

4. हैवी ड्यूटी लेवलर
हेवी ड्यूटी लेवलर की संख्या 13 पीसी, 11 पीसी या 9 पीसी होगी, रोलर्स का व्यास 180 मिमी -230 मिमी -300 मिमी होगा,
ऊपरी रोलर्स और निचले रोलर्स के अंतर और कोण को समायोजित किया जा सकता है।
कोई स्टॉप लेवलिंग नहीं, सिंक्रो कटिंग के दौरान स्टील प्लेट को दबाए बिना लेवलर लगातार काम कर रहा है, यह रोलर मार्क को छोड़े बिना स्टील प्लेट की सतह की सुरक्षा के लिए अच्छा है
जब कतरनी काटना बंद कर दिया जाता है, तो लेवलर को पकड़ कर एनकोडर मापने के तहत बंद कर दिया जाता है।
5. हाइड्रोलिक कतरनी
ट्रैक शीयर: सिंक्रो उच्च आवृत्ति काटने और मजबूत फ्रेम, कतरनी के लिए मजबूत हाइड्रोलिक स्टेशन, सिंक्रो ट्रैकिंग स्टील प्लेट चलाने के लिए बड़ी सर्वो मोटर।
एनकोडर मापने के तहत हाइड्रोलिक रॉकिंग शीयर काटना बंद कर दिया गया है।
6. स्वचालित स्टेकर
बम हैच स्टैकिंग, प्रत्येक शीट को रोलर आर्म पर प्राप्त करें, लिफ्टिंग टेबल पर गिरने वाली शीट को छोड़ने के लिए दोनों भुजाओं को खोलें।
रोल टेबल पैक करने के लिए ढेर वाली चादरें बाहर की ओर पहुंचाएं।
7. स्वचालित नियंत्रण, पूरी प्रक्रिया ऑटो मोड में पीएलसी नियंत्रण में है।
