मेटल स्ट्रिप कोल्ड रोलिंग मिल के लिए कोल्ड रोलिंग ऑटोमेशन सिस्टम

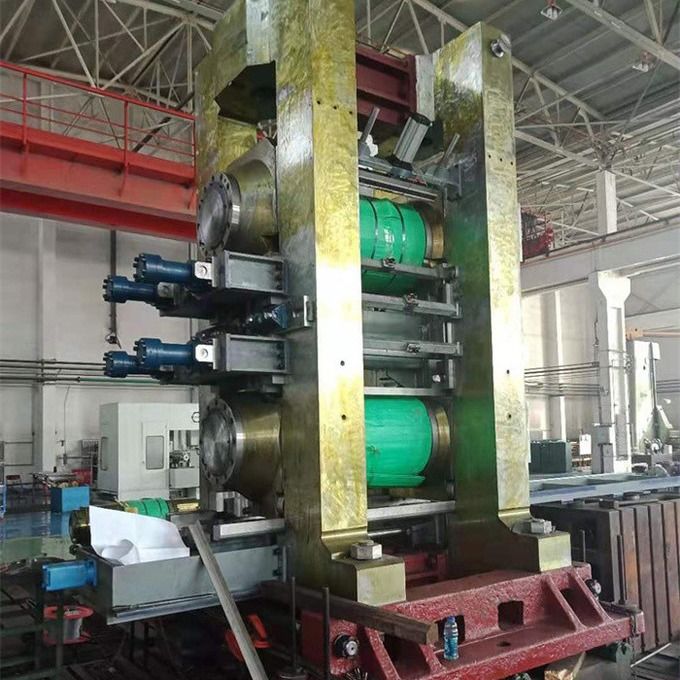

उच्च परिशुद्धता हाइड्रोलिक एजीसी कोल्ड रोलिंग मिल मशीन प्रतिवर्ती या अग्रानुक्रम

हाइड्रोलिक एजीसी रोलिंग मिल अपनी उच्च परिशुद्धता, उच्च गति और उच्च स्वचालन के लिए धातु पट्टी रोलिंग उद्योग में अधिक से अधिक लोकप्रिय हो रही है

रोलिंग मिल के स्क्रू डाउन के विकल्प हैंमैकेनिक प्रकार और हाइड्रोलिक एजीसी प्रकार,

• मैकेनिक प्रकारमोटर, स्पीड रेड्यूसर, ब्रेक, वर्म स्क्रू, गोलाकार पैड इत्यादि से बना है।ऊपरी रोल को बड़े स्ट्रोक के साथ और बिना रोलिंग लोड, सरल संरचना और आसान रखरखाव, जटिल ट्रांसमिशन सिस्टम और कम संवेदनशीलता के साथ जल्दी और बार-बार समायोजित किया जा सकता है, उच्च गति उच्च परिशुद्धता रोलिंग के लिए उपयुक्त नहीं है।
• हाइड्रोलिक स्क्रूडाउन हाइड्रोलिक सिलेंडर, सर्वो वाल्व, हाइड्रोलिक सिस्टम के साथ-साथ मीटर और कंप्यूटिंग कंट्रोल सिस्टम की जांच से बना है, जिसमें जटिल ट्रांसमिशन संरचना नहीं है।

हाइड्रोलिक प्रेस डाउन या अप सिस्टम कोल्ड रोलिंग मिलपात्र:

1. स्वचालित नियंत्रण के साथ हाइड्रोलिक एजीसी प्रेस-अप सिस्टम, जिसमें हाइड्रोलिक प्रेस-अप सिलेंडर, एजीसी नियंत्रण प्रणाली, हाइड्रोलिक स्टेशन, मोटाई गेज शामिल हैं, निरंतर रोलर निकासी स्थिति नियंत्रण, निरंतर दबाव नियंत्रण और स्वत: झुकाव समायोजन नियंत्रण के कार्यों के साथ।
2. सीपीयू कंप्यूटर स्वचालित नियंत्रण प्रणाली
3. डायनेमिक डिस्प्ले, रोलिंग पैरामीटर सेटिंग, ब्रेकडाउन अलार्म और रिपोर्ट प्रिंटिंग के लिए HIM टच स्क्रीन।
4. डिजिटल डीसी या आवृत्ति एसी ड्राइव
5. मध्य रोलर्स को ड्राइव करें (ऊपरी मध्य रोलर और निचले मध्य रोलर को अलग से ड्राइव करें।
6. रोलर्स कूलिंग कंट्रोल को पांच जोन में बांटा गया है, इम्युसिफाइड वॉटर फ्लो कंट्रोल
7. काम रोलर सकारात्मक / नकारात्मक झुकने नियंत्रण
8. मध्य रोलर स्थानांतरण और मध्य रोलर सकारात्मक झुकने नियंत्रण की प्रीसेटिंग
9. वेज द्वारा रोलिंग सेंटरलाइन की शून्य सेटिंग।
10. काम रोलर्स और मध्यम रोलर्स तेजी से बदलते उपकरण
11. रोलिंग गति और तनाव का स्वत: समायोजन
12. पट्टी टूटने, दुर्घटनाओं के अलार्म और आपातकालीन रोक के मामले में सुरक्षा के उपाय।
13. काम रोलर्स, मध्य रोलर्स और बैकअप रोलर्स के लिए तेल गैस स्नेहन।
14. बैकअप रोलर्स के लिए रोलर बीयरिंग
15. एक्स-रे मोटाई नापने का यंत्र
16. पीएलसी द्वारा नियंत्रित रोलिंग प्रक्रिया लिंकेज और दोष अलार्म
17. रोलिंग प्रक्रिया की प्रीसेटिंग, रोलिंग प्रक्रिया मापदंडों और महत्वपूर्ण मशीन मापदंडों का निरीक्षण, प्रदर्शन और अलार्म


लेनास्टील पट्टी के लिए 600 चार रोलर (4 उच्च) प्रतिवर्ती कोल्ड रोलिंग मिलउदाहरण के तौर पर हाइड्रोलिक एजीसी कॉन्फ़िगरेशन के साथ 500 मिमी तक।

काम की प्रक्रिया:
10T अनकॉइलर, पिंच फीडर और 5 रोलर स्ट्रेटनर, पहला रेकॉइलर, 4 हाय हाइड्रोलिक एजीसी रिवर्सिबल मिल, दूसरा रेकॉइलर।
