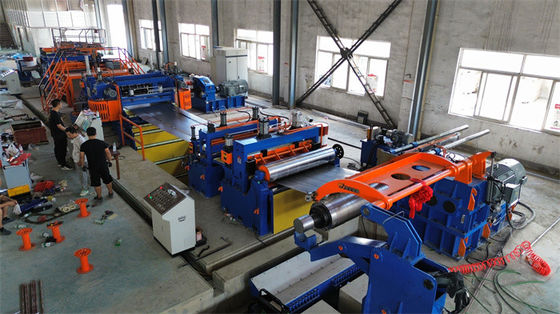

150mpm स्वचालित कॉइल शीट धातु स्लिटिंग लाइन अनुदैर्ध्य काटने की मशीन 0.3-3 X 1600

150mpm स्वचालित कॉइल शीट धातु स्लिटिंग लाइन अनुदैर्ध्य काटने की मशीन 0.3-3 X 1600

उच्च परिशुद्धता स्टेनलेस स्टील शीट काटने की मशीन में मजबूत संरचना और बहुत सटीक विनिर्माण है, काटने की लाइन बहुत सुचारू रूप से चलती है।

सूट सामान्य कार्बन स्टील कर्षण शक्ति ≤270Mpa तन्यता शक्ति ≤465Mpa तक अच्छी संरचनात्मक स्टील कर्षण शक्ति 350Mpa तक, तन्यता 600Mpa तक।

.

स्टील के कोइलों की विभिन्न अवस्थाओं को लाइन द्वारा स्लिट किया जा सकता हैः गर्म लुढ़का हुआ, ठंडा लुढ़का हुआ, जस्ती, विभिन्न स्टील ग्रेड में पूर्व चित्रित।

संरचना और विशेषताएं

1बहुत मजबूत डिकोइलर और कॉइल खोलने वाले प्रेस रोलर और छीलने वाले झाड़ू प्लेट, स्टील स्ट्रिप को बाहर निकालने के समय स्थिर रूप से स्टील कॉइल को पकड़ने के लिए, और स्ट्रिप सिर को चुटकी खिला उपकरण में भेजने के लिए।

2स्लिटर: स्लिटर स्टैंड, शाफ्ट, चाकू बड़े और मजबूत होते हैं।

3सभी ट्रांसमिशन रोलर्स पीयू रबर लेपित हैं।

4स्टील स्ट्रिप जमा करने के लिए एक्यूमेटर पिट लूप लंबा और गहरा है।

5.टेंशन प्रबन्धन इकाई स्वयं की प्लेट प्रकार की ऊन को वापस करने के लिए समायोज्य स्थिर तनाव प्रदान करने के लिए महसूस किया।

6रिकोइलर में पोर्टल फ्रेम प्रकार का ओवरआर्म सेपरेटर होता है, ऊपर से लेकर प्रेस सेपरेटिंग स्ट्रिप्स तक।

7. स्लिटिंग गति 150 मीटर / मिनट तक बढ़ जाती है.

8चाकू SKD11, H13K आदि सामग्री से बने होंगे।

9हाइड्रोलिक प्रणाली, जैसे हाइड्रोलिक सिलेंडर, वाल्व, मजबूत और टिकाऊ।

काटने की परिशुद्धता:

• स्लिट चौड़ाई सहिष्णुताः ₹0.10mm; स्लिट चौड़ाई <300mm, मोटाई <1.2mm, स्लिट चौड़ाई सहिष्णुता ₹0.05mm;
• स्लिट कैंबरः 300 मिमी से अधिक चौड़ी पट्टी के लिए ₹0.5 मिमी/एम, < 300 मिमी की पट्टी के लिए ₹1.0 मिमी/एम। मदर कॉइल किनारे से 100 मिमी के भीतर किनारे की पट्टी प्रतिबंध में नहीं है।
• बर्स: ₹0.05 मिमी, या कहें, 1 मिमी से अधिक मोटी पट्टी का 5% से अधिक नहीं तेज चाकू और उचित चाकू के अंतराल की स्थिति में स्थिर गति से काटते हुए।
• प्रतिबाधा चौंकाने वाला ± 0.5 मिमी (स्थिर गति पर, गति परिवर्तन इतना तेज़ नहीं है
• रिकोइल टर्रिफॉर्मः ±2.0 मिमी (अधिकतम रोलिंग व्यास पर)

लेआउट प्रक्रियाः

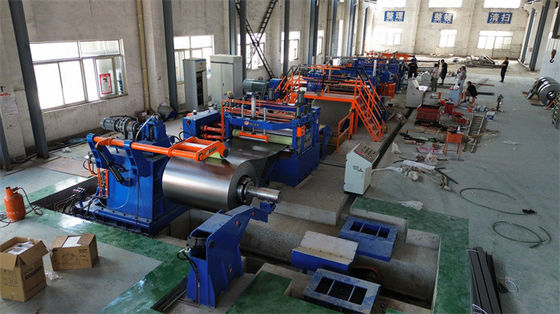

कॉइल तैयार करने वाली सीडल, कॉइल लोडिंग कार, प्रेस रोलर के साथ एकल मंडरल अनकोइलर, कॉइल हेड पीलर, चुटकी फीडर और 5 रोलर प्री-लेवलर, शीयर, पिट लूप 1, साइड गाइड, स्लिटर, स्क्रैप वाइंडर,पिट लूप 2, टेन्सर और प्री-सेपरेटर, पोस्ट शीयर और डिफ्लेक्टर रोलर, ओवरआर्म सेपरेटर के साथ रिकोइलर, कॉइल डिस्चार्जिंग कार, (टर्निस्टाइल)

पैरामीटरः
