ऑटोमैटिक हाई स्पीड मेटल स्लीटिंग लाइन स्टेनलेस स्टील कॉइल स्लीटिंग मशीन 0.3-3 X 1600

उच्च परिशुद्धता में स्टेनलेस स्टील कॉइल स्लिटिंग मशीन (0.3 -3 x 1600)

उच्च परिशुद्धता स्टेनलेस स्टील शीट कटिंग मशीन की संरचना बहुत मजबूत है और इसके लिए बहुत सटीक निर्माण की आवश्यकता होती है।

स्टेनलेस स्टील, जैसे कि SUS200, SUS300, SUS400 श्रृंखला, सामान्य कार्बन स्टील के साथ तुलना मेंएसटीएस में अधिक शक्ति है उपज शक्ति ≤550Mpa तन्यता शक्ति≤780Mpa.

.

स्टेनलेस स्टील शीट उच्च गुणवत्ता वाले स्टील है, उच्च परिशुद्धता उच्च गुणवत्ता वाले काटने की आवश्यकता है। एसटीएस शीट की सतह उज्ज्वल है, काटने और पीछे हटने की प्रक्रिया में अच्छी तरह से संरक्षित होना चाहिए,ट्रांसमिशन रोलर्स रबर लेपित होंगे.

संरचना और विशेषताएं

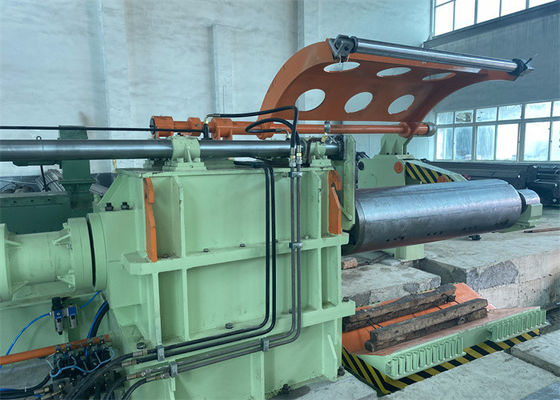

1बहुत मजबूत डिकोइलर और कॉइल खोलने वाले प्रेस रोलर और पीलर झाड़ू प्लेट, स्टील स्ट्रिप खींचने के समय स्टील कॉइल को स्थिर रूप से पकड़ने के लिए, और स्ट्रिप हेड को चुटकी खिला उपकरण में भेजने के लिए।

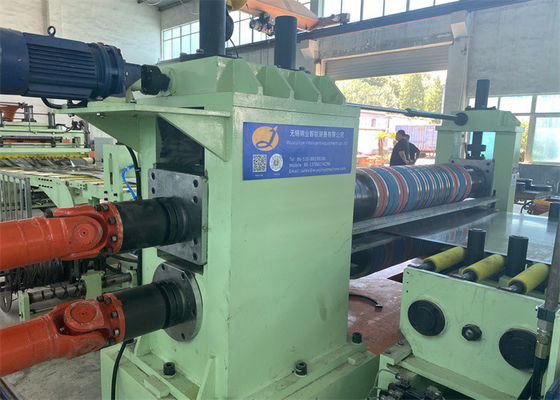

2स्लिटरः स्लिटर स्टैंड, शाफ्ट, चाकू सामान्य स्लिटर से बड़े और मजबूत होते हैं। ड्राइव मोटर शक्ति सामान्य मॉडल स्लिटर से लगभग 50% अधिक होती है।

3सभी ट्रांसमिशन रोलर्स पीयू रबर लेपित हैं ताकि एसटीएस शीट की सतह को खरोंच से बचाया जा सके।

4स्टील स्ट्रिप जमा करने के लिए एक्यूमेटर पिट लूप लंबा और गहरा है।

5.टेंशन प्रावधान इकाई में रोलर और ऊन दोनों ही होते हैं जो रिकोइलिंग के लिए समायोज्य स्थिर तनाव प्रदान करते हैं।

6रिकोइलर में पोर्टल फ्रेम प्रकार का ओवरआर्म सेपरेटर होता है, ऊपर से लेकर प्रेस सेपरेटिंग स्ट्रिप्स तक।

7काटने की गति आमतौर पर 80 मीटर/मिनट के भीतर सीमित होती है।

8चाकू काटने के लिए विशेष सामग्री SKD11, H13K, SLD आदि की होगी।

9हाइड्रोलिक प्रणाली जैसे हाइड्रोलिक सिलेंडर, वाल्व, मजबूत और अधिक टिकाऊ होना चाहिए।

काटने की परिशुद्धता:

• स्लिट चौड़ाई सहिष्णुताः ₹0.10mm; स्लिट चौड़ाई <300mm, मोटाई <1.2mm, स्लिट चौड़ाई सहिष्णुता ₹0.05mm;
• स्लिट कैंबरः 300 मिमी से अधिक चौड़ी पट्टी के लिए ₹0.5 मिमी/एम, < 300 मिमी की पट्टी के लिए ₹1.0 मिमी/एम। मदर कॉइल किनारे से 100 मिमी के भीतर किनारे की पट्टी प्रतिबंध में नहीं है।
• बर्स: ₹0.05 मिमी, या कहें, 1 मिमी से अधिक मोटी पट्टी का 5% से अधिक नहीं तेज चाकू और उचित चाकू के अंतराल की स्थिति में स्थिर गति से काटने के लिए।
• प्रतिबाधा चौंकाने वाला ± 0.5 मिमी (स्थिर गति पर, गति परिवर्तन इतना तेज़ नहीं है
• रिकोइल टर्रिफॉर्मः ±2.0 मिमी (अधिकतम रोलिंग व्यास पर)

लेआउट प्रक्रियाः

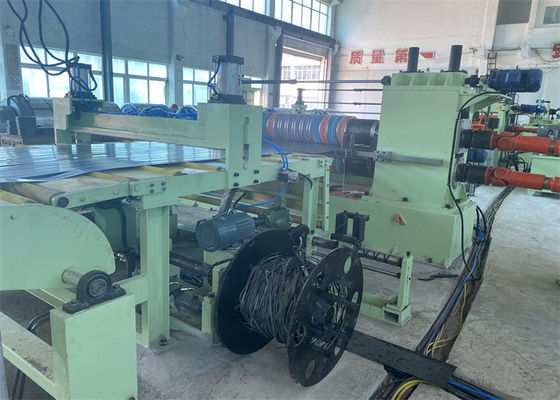

कॉइल तैयार करने वाली सीडल, कॉइल लोडिंग कार, प्रेस रोलर के साथ एकल मंडरल अनकोइलर, कॉइल हेड पीलर, चुटकी फीडर और 5 रोलर प्री-लेवलर, शीयर, पिट लूप 1, साइड गाइड, स्लिटर, स्क्रैप वाइंडर,पिट लूप 2, टेन्सर और प्री-सेपरेटर, पोस्ट शीयर और डिफ्लेक्टर रोलर, ओवरआर्म सेपरेटर के साथ रिकोइलर, कॉइल डिस्चार्जिंग कार, (टर्निस्टाइल)

पैरामीटरः
