हेवी गेज स्लीटिंग लाइन मशीन स्टील शीट कॉइल स्लीटिंग मशीन 3-12 X 2000

हेवी गेज स्लीटिंग लाइन मशीन स्टील शीट कॉइल स्लीटिंग मशीन 3-12 X 2000
Basic Properties
country of origin
वूशी, चीन
Brand Name
Jinye
PRODUCT MODEL
(3-12) एक्स 2000
Trading Properties
MOQ
1 सेट
Packing
7 x 40एचसी
period for dispatch
180 -210 दिन
payment method
एल/सी, टी/टी
Supply Capacity
प्रति वर्ष 5 सेट

Product Details

प्रमुखता देना:

हैवी गेज स्लीटिंग लाइन मशीन

,

स्लिटिंग लाइन मशीन 12 X 2000

,

स्टील शीट कॉइल स्लीटिंग मशीन 3 मिमी

Heavy Gauge: 3 -12 मिमी
Coil Width: 800-2000 मिमी
Coil Weight: 30टी, 32टी, 35टी
Number Of Slitting: 12mm x 4कट
Slitting Speed: 0-50 मीटर / मिनट समायोज्य
Land Area: 45मी x 10मी
Total Power: 550 किलोवाट
Recoil Mandrel: 760 मिमी व्यास
Tension Type: 5 रोलर्स
Uncoiler: डबल सिर
Product Brief
हेवी गेज स्टील कॉइल शीट स्लिटिंग लाइन्स अनुदैर्ध्य दिशा में मोटी कॉइल प्लेट को काटने के लिए, जैसे 8 मिमी, 10 मिमी, 12 मिमी, 14 मिमी हल्के स्टील, या उच्च तन्यता वाले भारी गेज स्लिटिंग, जैसे 4 मिमी, 5 मिमी, 6 मिमी, 7 मिमी, 8 मिमी, आदि ..., मशीन को भारी सहन करना पड़ता है लोड और मशीन संरचना मजबूत मजबूत ...
Product Description

हेवी गेज स्टील कॉइल शीट स्लिटिंग लाइन्स



अनुदैर्ध्य दिशा में मोटी कॉइल प्लेट को काटने के लिए, जैसे 8 मिमी, 10 मिमी, 12 मिमी, 14 मिमी हल्के स्टील, या उच्च तन्यता वाले भारी गेज स्लिटिंग, जैसे 4 मिमी, 5 मिमी, 6 मिमी, 7 मिमी, 8 मिमी, आदि ..., मशीन को भारी सहन करना पड़ता है लोड और मशीन संरचना मजबूत मजबूत संरचना होनी चाहिए!

हमने भारत को 6x2000 मॉडल, अल्जीरिया और रूस को 8 x 2000 डबल हेड स्लिटिंग लाइन, सिचुआन में घरेलू बाजार में 12x1250 मिमी स्लीटर की उच्च तन्यता वाली मोटी प्लेट स्लीटिंग मशीन की आपूर्ति की।



विशेषताएं :

  1. बिग बैफल डबल कोन अनकॉइलर: मोटी स्टील कॉइल प्लेटें अक्सर बड़े बाहरी व्यास के साथ भारी होती हैं, कॉइल का वजन अधिकतम 30-40T हो सकता है और बाहरी व्यास लगभग 2200 मिमी तक होता है।आंतरिक कुंडल व्यास इतने नियमित नहीं हैं, एक अंडाकार आकार को देखते हुए, विपरीत दो शंकु मंडल आसानी से अंदर कुंडल का समर्थन कर सकते हैं।
  2. स्लिटिंग से पहले मजबूत प्री लेवलर: रोलिंग लाइन में कॉइल बनने के लिए मोटी प्लेट को लपेटा गया था, स्ट्रिप्स का कोइलिंग त्रिज्या मजबूत है, मजबूत लेवलर कॉइल झुकने वाले त्रिज्या को समतल कर सकता है, बाद में स्लिटिंग के लिए तैयार।
  3. फाइव रोलर टेंशनर: फाइव रोलर टेंशन 3 ओवर 2 रोलर स्ट्रक्चर है, स्टील स्ट्रिप्स को स्थिर रीकॉइलिंग टेंशन के तहत बारीकी से रखते हुए
  4. रेकॉइलर पर प्रेस फ्रेम को अलग करने वाली स्ट्रिप्स: निरंतर रीकॉइलिंग सुनिश्चित करने के लिए, प्रत्येक स्ट्रिप को क्रम में रखा जाना चाहिए और नीचे की परत पर कसकर एक परत होनी चाहिए, हाइड्रोलिक अलग करने वाला प्रेस फ्रेम ठोस रूप से नींव पर खड़ा होता है, दो हाइड्रोलिक सिलेंडरों द्वारा रीकॉइलिंग स्ट्रिप्स पर अलग शाफ्ट को दबाता है।
  5. स्लिटर और रीकोइलर: संरचना सामान्य, बहुत मजबूत और कुछ हिस्सों के समान होती है जो विशेष सामग्री को अपनाती हैं।पीएलसी नियंत्रण द्वारा तुल्यकालन में स्लिटिंग और रीकॉइलिंग कार्य।
  6. मोटराइज्ड एडजस्टिंग साइड गाइड: थिकनेस गेज शीट के लिए, पैनल पर बटन दबाकर साइड गाइड एडजस्टिंग को मोटराइज्ड किया जाता है।
  7. हर तरफ दो स्क्रैप वाइन्डर: स्वतंत्र रूप से एक बड़ी एसी फ्रीक्वेंसी मोटर द्वारा संचालित, स्क्रैप वाइंडिंग विस्थापन के साथ।
  8. इलेक्ट्रिक कंट्रोल: सीसीडी कैबिनेट ड्राइव साइड पर स्लीटिंग मशीन के पीछे है, ऑपरेटर पैनल मशीन के सामने बैठते हैं, जिसमें टच स्क्रीन और सीमेंस पीएलसी है।

 संरचना और पैरामीटर्स:



नहीं। संघटन पैरामीटर
1 फीडिंग कॉइल कार 35टी
2 डबल मैंड्रेल अनकॉइलर Φ500-800 मिमी, 35T भार
3 पिंच फीडर और फाइव रोलर लेवलर Φ210 मिमी, 90KW
4 हाइड्रोलिक कतरनी 12 x 2000
5 ट्रांसमिशन रोल टेबल 4000 मिमी लंबाई
6 साइड गाइड और प्रेस रोलर 500-2000 मिमी चौड़ा
7 काटने की मशीन Φ320mm, 300KW
8 किनारे स्क्रैप वाइन्डर और स्ट्रिप्स पूंछ प्रेस 11 किलोवाट एक्स 2
9 गड्ढे जमा करने वाला 6000 मिमी लंबाई
10 प्री-सेपरेटर, टेंशनर, बैलेंसिंग रोलर दो बार अलग करना, 3 से 2 रोलर्स का तनाव
1 1 ReCoiler (डिस्क को अलग करने के साथ, पुशर) Φ320mm, 350KW, 35T
12 कॉइल डिस्चार्जिंग ट्रॉली 35टी
13 हाइड्रॉलिक सिस्टम रेक्स्रोथ वाल्व, युकेन पंप
14 विद्युत नियंत्रण प्रणाली पार्कर डीसी ड्राइव, सीमेंस पीएलसी और टच स्क्रीन



विन्यास:

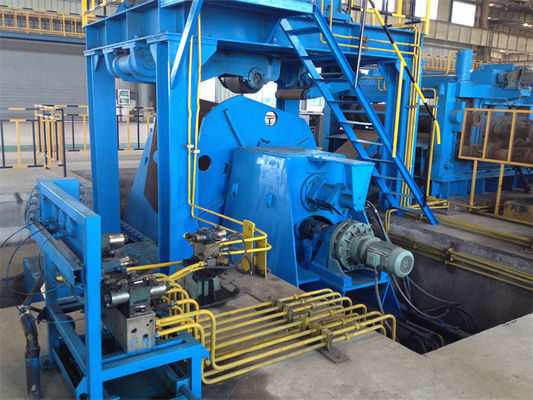

हेवी गेज स्लीटिंग लाइन मशीन स्टील शीट कॉइल स्लीटिंग मशीन 3-12 X 2000

हेवी गेज स्लीटिंग लाइन मशीन स्टील शीट कॉइल स्लीटिंग मशीन 3-12 X 2000हेवी गेज स्लीटिंग लाइन मशीन स्टील शीट कॉइल स्लीटिंग मशीन 3-12 X 2000
