हाई स्पीड प्रिसिजन स्टील स्लीटिंग लाइन्स थिन गेज शीट स्लीटिंग मशीन
Product Details
300 मिमी प्रेसिजन स्टील स्लीटिंग लाइन्स
,1250 मिमी हाई स्पीड स्टील स्लीटिंग लाइन्स
,पतली गेज शीट स्लीटिंग मशीन
पतली गेज शीट के लिए हाई स्पीड प्रेसिजन स्टील स्लिटिंग लाइन्स
पतली शीट स्लीटिंग मशीन को 120 मीटर / मिनट, 150 मीटर / मिनट, 200 मीटर / मिनट की हाई स्पीड स्लिटिंग की जरूरत होती है, इस प्रकार लगभग आधे घंटे में एक कॉइल, प्लस को स्लिट किया जा सकता है
समय को कम करने के लिए प्रभावी तंत्र की व्यवस्था की जाती है, लोडिंग, थ्रेडिंग और अनलोडिंग का समय 10 मिनट के भीतर समाप्त हो सकता है, प्रत्येक 8 घंटे में 10 कॉइल (10coils x 15T = 150T) को स्लिट किया जा सकता है।
पात्र:
- कॉइल स्टोरेज सैडल: कॉइल को सैडल पर तैयार रखें, कॉइल कार (ट्रॉली) कॉइल के नीचे आ सकती है और इसे ऊपर उठा सकती है, जो ओवरहेड क्रेन के काम करने के समय को कम करती है और स्टील कॉइल को क्षतिग्रस्त होने से बचाती है अगर क्रेन सीधे कॉइल कार पर कॉइल लगाती है।
- कॉइल लोडिंग कार: या तो फ्लोर टाइप कॉइल कार या पिट टाइप, अनकॉइल मैंड्रेल पर कुशल कॉइल लोडिंग सुनिश्चित करें।

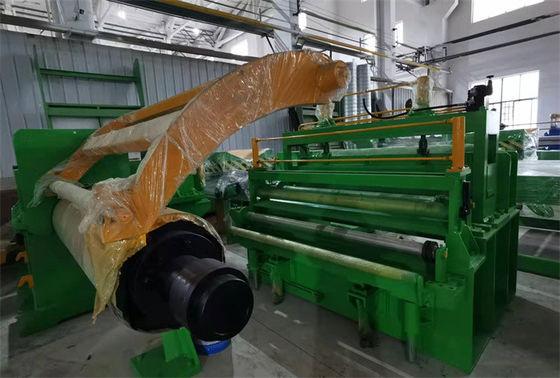

- सिंगल मैंड्रेल अनकॉइलर: हाइड्रोलिक एक्सपेंशन मैंड्रेल 508 मिमी के लिए उचित है, और बड़े आईडी कॉइल्स को अनकॉइलर करने के लिए अतिरिक्त सेगमेंट या रबर स्लीव स्थापित कर सकता है।मैंड्रेल पर लोड विभिन्न आयामों के धातु कॉइल के साथ भिन्न होता है।
- कॉइल हेड ट्रैक्शन प्रेस आर्म, पीलर फावड़ा प्लेट: कॉइल हेड खोलने और पिंच फीडर में भेजने के लिए एक दूसरे के साथ सहयोग करें।
- पिंच फीडर और प्रीलेवलिंग उपकरण: थ्रेडिंग में कॉइल हेड को स्लिटर के लिए आगे भेजें, स्वचालित मोड में, स्लिटर के साथ सिंक्रोनस लगातार संचायक लूप में स्ट्रिप भेज रहा है।

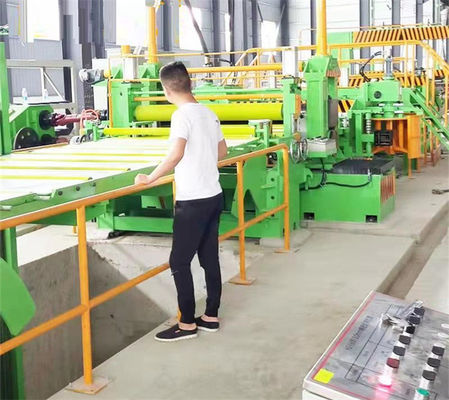

- ग्राउंड में 1# पहला संचायक लूप: थ्रेडिंग चरण के दौरान पतली शीट को पार करने के लिए पुल के रूप में हाइड्रोलिक फ़्लैपिंग प्लेट, स्वचालित मोड में, पिंच फीडिंग और स्लिटिंग गति को सिंक्रोनाइज़ करने के लिए लूप पिट में स्टील ट्रिप जमा करें, फीडबैक के लिए गड्ढे की दीवारों पर इलेक्ट्रिक आइज़ के साथ।
- प्रेस रोलर्स और साइड गाइड: स्लीटिंग मशीन के केंद्र पर स्टील स्ट्रिप को क्षैतिज और लंबवत गाइड करने के लिए।स्टील स्ट्रिप की चौड़ाई के लिए मैन्युअल रूप से साइड गाइड समायोजित करें।
- मुख्य मशीन, स्लीटिंग मशीन: डीसी / एसी चालक द्वारा नियंत्रित समानांतर चाकू शाफ्ट, एक चलने योग्य स्लिटर स्टैंड, एक निश्चित स्लिटर स्टैंड, पेंच डाउन तंत्र, ड्राइव और ट्रांसमिशन की एक जोड़ी शामिल है।
- एज स्क्रैप कोइलर: विंड अप एज स्क्रैप, घुमावदार तनाव साइक्लोइड मोटर द्वारा घर्षण व्हील के माध्यम से प्रदान किया जाता है।
- 2# संचायक लूप पिट: 1# संचायक पिट के साथ समान संरचना, स्लिटिंग और रीकॉइलिंग की समकालिक गति की गारंटी के लिए, स्लिट स्ट्रिप्स कभी भी लूप में नहीं उलझती हैं।
- तनाव और गति मापने की इकाई: हाइड्रोलिक वूल फेल्ट टाइप या रोलर टाइप टेंशन रिकॉइलिंग का प्रावधान, रीकॉइलिंग से पहले लाइन की गति को एन्कोडिंग मापता है।
- डिफ्लेक्टर रोलर और प्री सेपरेटर: रीकॉइलिंग से पहले, स्टील स्ट्रिप्स को क्रम में अलग करें और मैंड्रेल नीपर को रिकॉइल करने के लिए स्ट्रिप्स की दिशा का मार्गदर्शन करें।
- ओवरआर्म और रीकॉइलर को अलग करना: या तो सीमलेस या ओपन सेगमेंट मैंड्रेल, यह सुनिश्चित करने के लिए कि अच्छा रिकॉइलिंग, कोइलिंग हंप ≤0.5 मिमी, एज डिफरेंस ± 0.10 मिमी।
- विद्युत नियंत्रण प्रणाली: उच्च गति 200m/min.ü पर काम करने वाली स्लिटिंग लाइन को नियंत्रित करने के लिए Siemens PLC
पैरामीटर्स:
| स्लिटिंग लाइन 0.2 -2 X 1250 150mpm | मापदंडों |
| स्टील कॉइल आ रहा है | ID508mm, 610mm, OD1800mm, कुंडल वजन 20T |
| तैयार बेबी कॉइल | ID508mm, OD1800mm, कुंडल वजन 20T मैक्स |
| मदर कॉइल की चौड़ाई | 300-1250 मिमी |
| बेबी कॉइल की चौड़ाई | 20 मिमी -600 मिमी |
| स्लिटिंग की संख्या | 1 मिमी x 30 स्लिट्स;2 मिमी x 15 स्लिट्स |
| मुख्य मोटरें | स्लिटर 90KW + रीकोइलर 110KW |
| स्लिटर चाकू | ID205 x OD320 x 10/15mm SKD11 HRC58-61 |
| रीकॉइलर मैंड्रेल | निर्बाध मैंड्रेल |
| वैकल्पिक | फास्ट एक्सचेंज स्लिटर्स, अनलोड टर्नस्टाइल |
| स्लिटिंग गति | 0-100-150mpm समायोज्य |
| विन्यास | सीमेंस पीएलसी, पार्कर ड्राइव, विटोरी वाल्व |
| काटने की सटीकता | भट्ठा चौड़ाई ± 0.1 मिमी;केम्बर ± 0.1 मिमी / मी;बोर 5% मोटाई;हटना कूबड़ <0.5 मिमी |
विन्यास:
