जीआई गैल्वनाइज्ड मेटल स्लीटिंग लाइन गैल्वेनलूम स्टील शीट स्लीटिंग लाइन मशीन 3 एक्स 1250
Product Details
जीआई गैल्वनाइज्ड मेटल स्लीटिंग लाइन
,मेटल स्लीटिंग लाइन 3 x 1250
,गैल्वेनलूम स्टील शीट स्लीटिंग लाइन मशीन
हाई स्पीड जीआई स्टील शीट स्लिटिंग लाइन मशीन3 x 1250
जस्ती स्टील शीट(जीआई शीट) क्षरण विरोधी होती है, जिसका व्यापक रूप से छत डेक, स्तंभ, पाइप आदि बनाने के लिए उपयोग किया जाता है।
जीआई शीटों को काटते समय यह ध्यान दिया जाना चाहिए:
1) शीट की सतह पर जस्ता पाउडर ब्रश करें 2) बिना खरोंच के चिकनी थ्रेडिंग करें 3) बाद के आवेदन के लिए सटीक स्लिटिंग करें
हम ग्राहकों के लिए चुनने के लिए विन्यास काटने लाइनों के विभिन्न विकल्प देते हैं, जो ग्राहकों को उत्पादन की अपनी योजना बता जरूरत है, तो हम काटने की गति की गणना,काटने की सटीकता और स्वचालन. प्रत्येक काटने लाइन अनुकूलित है, इस प्रकार सबसे उपयुक्त है. हम आप के साथ संवाद करने की उम्मीद है
गैल्वेनाइज्ड स्टील शीट उपलब्ध:
| DX51 / DX52 / DX53 / DX54 | YS: 100-300Mpa |
| DX51D+Z / DX52D+Z / DC51D+ZF / DC52D+AZ | टीएसः 250-600 एमपीए |
| S350GD+Z / HX340LAD+ZF / HC340/590DPD+Z उच्च YS, TS जस्ती शीट |
रचना:
1)कोइल तैयार करने वाली सीडल, कोइल लोडिंग कार

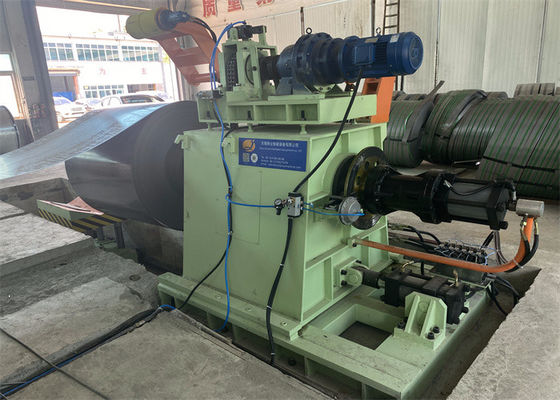

2)कोइल हेड प्रेस रोलर के साथ सिंगल मंड्रेल अनकोइलर
3)कोइल-हेड स्ट्रेटनिंग और शफलिंग डिवाइस

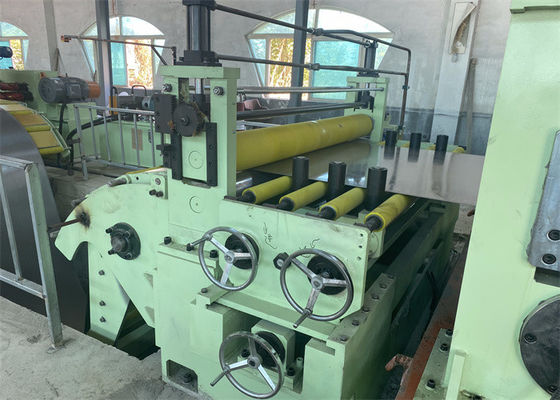

4) डबल चुटकी रोल और 5-रोलर लेवलर और कॉइल सिर कतरनी
5)पहला गड्ढा संचय
6)स्लिटर से पहले साइड गाइड

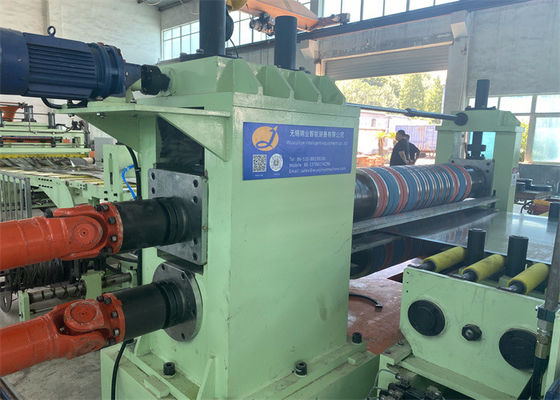

7)Slitter(पुराने स्लिटर सिर को गोद लें
8)कंटक स्क्रैप रीलर (ट्रान्समिशन टेबल के नीचे स्थित)
9)दूसरा गड्ढा संचय
10) पूर्व विभाजक और टेन्सर, पोस्ट शीयर और डिफ्लेक्टर रोलर
11)सेपरेटर प्रेस ब्रैकेट के साथ रिकोइलर
12)कोइल डिस्चार्जिंग कार
13)हाइड्रोलिक सिस्टम, पनीमटिक सिस्टम
14)इलेक्ट्रिक नियंत्रण प्रणाली
सभी ट्रांसमिशन रोल पीयू रबर लेपित होते हैं ताकि गैल्वेनाइज्ड स्टील शीट की सतह को खरोंच से बचाया जा सके।
पैरामीटरः
| कच्चा माल | तैयार उत्पाद | औजार | शक्ति | क्षमता |
| मदर कॉइल | बेबी कॉइल्स | |||
| आईडी 508 मिमी | आईडी 508 मिमी | डिस्क चाकू ID205 x OD290 x 10mm |
स्लिटर 75 किलोवाट |
गति 0-120 मीटर/मिनट |
| ओडी 1600 मिमी | ओडी 1600 मिमी | चाकू के बीच की दूरी आईडी205 x ओडी250 |
रिकोइलर 90KW | परिशुद्धता +/-0.10 मिमी |
| वजन 15T | वजन 15T | अलगावकर्ता आईडी75 x ओडी180 मिमी |
कुल 210 किलोवाट |
कम्बर 0.5 मिमी/मीटर |
| मोटाई 0.2-2 मिमी |
स्ट्रिप्स 1 मिमी x 30 स्लिट्स, 2 मिमी x 15 स्लिट्स | तनाव पैड 1350 x 400 मिमी |
||
| चौड़ाई 300-1250 मिमी |
चौड़ाई 20-600 मिमी |
नायलॉन स्पेसर: आईडी75 x ओडी100 मिमी |
लेआउटः
