स्वनिर्धारित स्लीटिंग लाइन मशीन हाई स्पीड शीट मेटल कॉइल स्लीटिंग लाइन्स

हाई स्पीड शीट मेटल कॉइल स्लिटिंग लाइन्स कस्टमाइज्ड

हाई स्पीड स्लिटिंग लाइन्स का मतलब है लाइन स्पीड 120m/मिनट, 150m/मिनट, अधिकतम 200m/मिनट तक, साथ ही लोडिंग, थ्रेडिंग और अनलोडिंग का कुशल डाउन टाइम लगभग 10 मिनट, उदाहरण के लिए 0.3mm x 1250mm 15T स्टील कॉइल को 150m/मिनट पर स्लिट करें, यह 35 मिनट लगते हैं, कुल 45 मिनट, प्रत्येक 8 घंटे 10 कॉइल 150 टी।

प्रत्येक इकाई के वर्ण:

1. कॉइल स्टोरिंग सैडल: एक कॉइल को सैडल पर रखें, कॉइल कार कॉइल के नीचे आती है और इसे ऊपर उठाती है, जो ओवरहेड क्रेन के काम करने के समय को कम करती है और स्टील कॉइल को क्षतिग्रस्त होने से बचाती है अगर क्रेन सीधे कॉइल कार पर कॉइल लगाती है।
2. कॉइल लोडिंग कार: या तो फ्लोर टाइप या पिट टाइप, कॉइल को अनकॉइल मैंड्रेल पर लोड करें।

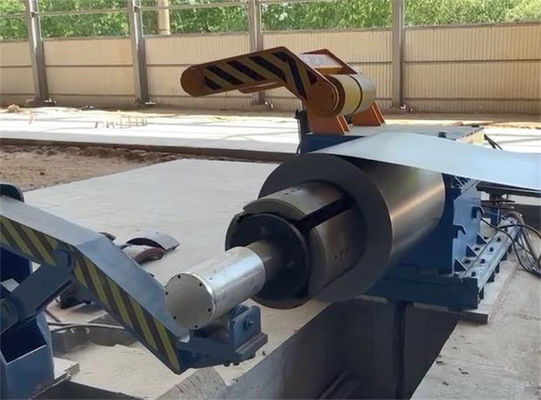

3. अनकॉइलर: सिंगल मैंड्रेल कैंटिलीवर या शाफ्ट एंड सपोर्ट के साथ, हाइड्रोलिक एक्सपेंशन मैंड्रेल 508 मिमी के लिए उचित है, और बड़े आईडी कॉइल को अनकॉइलर करने के लिए अतिरिक्त सेगमेंट या रबर स्लीव स्थापित कर सकता है।मैंड्रेल पर भार विभिन्न आयामों के कॉइल के साथ भिन्न होता है।
4. कॉइल हेड प्रेस रोलर, पीलर फावड़ा प्लेट: कॉइल हेड खोलने और पिंच फीडर में भेजने के लिए एक दूसरे के साथ सहयोग करें।
5. पिंच फीडर और प्रीलेवलर: थ्रेडिंग स्टेज में कॉइल हेड को स्लिटर में आगे भेजें, ऑटोमैटिक मोड में, स्लिटर के साथ सिंक्रोनस लगातार शीट मेटल को संचायक में भेजता है।
6. ग्राउंड में 1# पहला संचायक लूप: स्वचालित मोड में शीट को थ्रेडिंग चरण में पार करने के लिए पुल के रूप में हाइड्रोलिक फ़्लैपिंग प्लेट, लूपिंग को नियंत्रित करने के लिए गड्ढे की दीवारों पर इलेक्ट्रिक सेंसर के साथ फीडिंग और स्लिटिंग गति को सिंक्रनाइज़ करने के लिए गड्ढे में स्टील ट्रिप जमा करें।
7. प्रेस रोलर्स और साइड गाइड: स्लीटिंग मशीन के केंद्र पर स्टील स्ट्रिप को क्षैतिज और लंबवत गाइड करने के लिए।

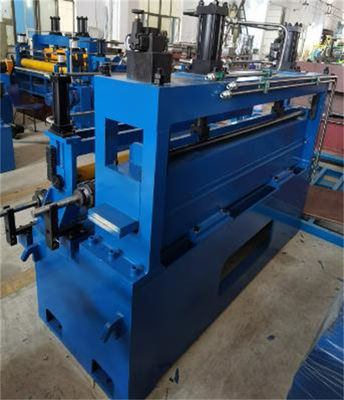

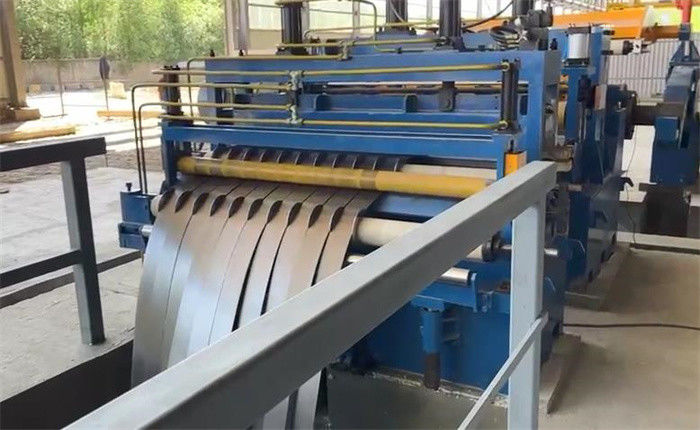

8. मुख्य मशीन, स्लिटर: समानांतर शाफ्ट की एक जोड़ी, एक चलने योग्य स्लिटर स्टैंड, एक फिक्स्ड स्लिटर स्टैंड, स्क्रू डाउन मैकेनिज्म, डीसी / एसी ड्राइवर द्वारा नियंत्रित ड्राइव और ट्रांसमिशन शामिल हैं, ऑपरेटर समाप्त स्ट्रिप्स के अनुसार दोहरी शाफ्ट पर चाकू और स्पेसर स्थापित करता है। आकार।
9. एज स्क्रैप वाइन्डर: विंड अप एज स्क्रैप, वाइंडिंग टेंशन को फ्रीक्वेंसी कन्वर्टर द्वारा नियंत्रित किया जाता है।
10. 2# संचायक लूप पिट: 1# संचायक पिट के साथ समान संरचना, स्लिटिंग और रीकॉइलिंग की समकालिक गति की गारंटी के लिए, स्लिट स्ट्रिप्स कभी भी लूप में नहीं उलझती हैं।
11. तनाव और गति मापने की इकाई: हाइड्रोलिक वूल फेल्ट टाइप या रोलर टाइप टेंशन रिकॉइलिंग का प्रावधान, रीकॉइलिंग से पहले लाइन की गति को एन्कोडिंग मापता है।
12. डिफ्लेक्टर रोलर और प्री सेपरेटर: रीकॉइलिंग से पहले, स्टील स्ट्रिप्स को क्रम में अलग करें और मैंड्रेल नीपर को रिकॉइल करने के लिए स्ट्रिप्स की दिशा का मार्गदर्शन करें।
13. ओवरआर्म और रीकॉइलर को अलग करना: या तो सीमलेस या ओपन सेगमेंट मैंड्रेल, यह सुनिश्चित करने के लिए कि अच्छा रीकॉइलिंग, कोइलिंग हंप ≤0.5 मिमी, एज डिफरेंस ± 0.10 मिमी, ओवरआर्म सेपरेटर हाइड्रॉलिक रूप से रीकॉइलिंग कॉइल के बड़े होने के साथ आगे बढ़ रहा है।
14. इलेक्ट्रिक कंट्रोल सिस्टम: उच्च गति पर काम करने वाली स्लिटिंग लाइन को नियंत्रित करने के लिए सीमेंस पीएलसी।
15. हाइड्रोलिक स्टेशन और पाइपलाइन: सीमेंस एसी पंप मोटर, युकेन वैरिएबल पिस्टन पंप और सीमलेस ऑयल पाइप।

पैरामीटर्स:

विन्यास:
