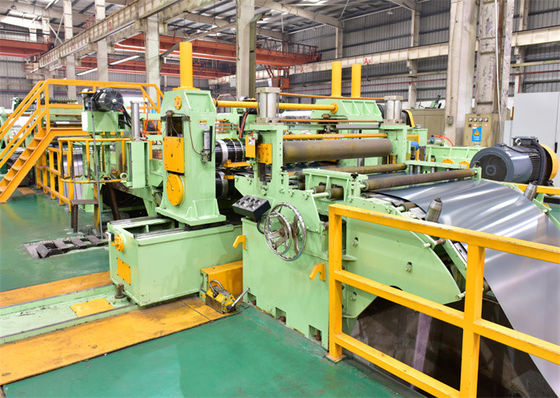

हाई प्रिसिजन मेटल स्लिटिंग लाइन ब्रास कॉपर स्ट्रिप स्लिटिंग लाइन मशीन 4 X 650

हाई प्रिसिजन मेटल स्लिटिंग लाइन ब्रास कॉपर स्ट्रिप स्लिटिंग लाइन मशीन 4 X 650
Basic Properties
country of origin
वूशी, चीन
Brand Name
Jinye
PRODUCT MODEL
घन (0.3-4) x 650
Trading Properties
MOQ
1 सेट
Packing
2 x 40एचसी
period for dispatch
100 -150 दिन
payment method
एल/सी, टी/टी
Supply Capacity
प्रति वर्ष 10 सेट

Product Details

प्रमुखता देना:

हाई प्रिसिजन मेटल स्लीटिंग लाइन

,

मेटल स्लीटिंग लाइन 4 एक्स 650

,

ब्रास कॉपर स्ट्रिप स्लीटिंग लाइन मशीन

Prodcut Name: धातु शीट काटने की मशीन, तांबे की पन्नी काटने की मशीन, एल्युमीनियम काटने की मशीन
Sheet Material: एल्यूमीनियम, तांबा, पीतल, कांस्य
Sheet Thickness: 0.3-4 मिमी
Sheet Width: 200-650 मिमी
Slitting Speed: 100 मी / मिनट
Coil I.D: 508 मिमी
Coil O.D: 1800 मिमी
Coil Weight: 5टी
Slitting Precision: ± 0.10 मिमी
Number Of Slitting: 3 मिमी x 15 स्ट्रिप्स
Applicable Industries: ऊर्जा और खनन, घरेलू उपयोग, होटल, खुदरा, कृषि, निर्माण कार्य, कपड़ा दुकानें, रेस्तरां, निर्माण सामग्र
Key Selling Points: उच्च परिशुद्धता, उच्च उत्पादकता, कम लागत और उच्च गति
After Sales Service: ऑनलाइन समर्थन, फ़ील्ड स्थापना
After Warranty Service: वीडियो तकनीकी सहायता, ऑनलाइन समर्थन, फील्ड रखरखाव
Product Brief
उच्च परिशुद्धता पीतल तांबा पट्टी काटने लाइन मशीन कॉपर स्ट्रिप स्लिटिंग कॉपर स्ट्रिप बनाने और प्रसंस्करण की एक कड़ी है, जो कास्टिंग, हॉट रोलिंग, कोल्ड रोलिंग के बाद अंतिम चरण में स्थित है। कॉपर स्ट्रिप को लगभग 15 मिमी की मोटाई तक बिलेट से गर्म लुढ़काव से बनाया जाता है, कॉपर कोल्ड लुडलिंग मिल लगभग 3 म...
Product Description

उच्च परिशुद्धता पीतल तांबा पट्टी काटने लाइन मशीन



कॉपर स्ट्रिप स्लिटिंग कॉपर स्ट्रिप बनाने और प्रसंस्करण की एक कड़ी है, जो कास्टिंग, हॉट रोलिंग, कोल्ड रोलिंग के बाद अंतिम चरण में स्थित है।

कॉपर स्ट्रिप को लगभग 15 मिमी की मोटाई तक बिलेट से गर्म लुढ़काव से बनाया जाता है, कॉपर कोल्ड लुडलिंग मिल लगभग 3 मिमी शीट प्राप्त करने वाली पहली कच्ची लुडलिंग मिल होगी,फिर ठीक लुढ़काव मिल तांबे की पट्टी और यहां तक कि तांबे की पन्नी बनाता है, तांबे की पट्टी की मोटाई 0.08-4mm, 650mm के भीतर चौड़ाई, तो तांबे की पट्टी काटने की मशीन की क्षमता 0.3-4 x 650 है, और तांबे की पन्नी काटने की मशीन 0.08-0.5 x 400mm है
तांबे (ब्रांस, पीतल) और तांबे के मिश्र धातु स्ट्रिप्स का व्यापक रूप से इलेक्ट्रॉनिक्स, ऑटोमोबाइल, बिजली, घरेलू उपकरण आदि के उद्योगों में उपयोग किया जाता है।बैटरी कैप, बटन, सील आदि



लेआउट प्रक्रियाः

Coil-loading→Single Mandrel uncoiling →Coil-end-press & shoveling→Double-roller pinch feeding/Five-roller pre-leveling → End-cutting → Hole Accumulator1 → Side Guide → Disc slitting→Scrap reeling→Hole Accumulator 2→Pre-separator, टेन्शनर→ओवरआर्म सेपरेटर,रिकोइलिंग→कोइल-डिस्चार्जिंग → हाइड्रोलिक कंट्रोल → इलेक्ट्रिक कंट्रोल




आगामी सामग्री:

  • तांबा (C110/C120/C122/C144),
  • पीला पीतल ((C260/C268/C272),
  • लाल पीतल (C230/C220/C210)
  • कांस्य (C510/C511/C519/C521/C524)
  • पट्टी की मोटाईः 0.3 मिमी से 4.0 मिमी;
  • पट्टी की चौड़ाईः 200 ¢ 680 मिमी
  • कॉइल का आंतरिक व्यास: Φ508mm.
  • कॉइल का बाहरी व्यास: Φ1300 मिमी
  • अधिकतम कॉइल वजनः 5000 किलोग्राम

तैयार उत्पाद:

  • स्लिट स्ट्रिप्स की चौड़ाईः 10 मिमी - 100 मिमी
  • दरार चौड़ाई सहिष्णुताः +/-0.05mm
  • किनारे के कम्बरः +/-0.10 मिमी/मीटर
  • घुमावदार हुकः 0.5 मिमी
  • किनारे की बोर: 0.015 -0.20 मिमी

संरचना और मापदंडः

नहीं. रचना पैरामीटर
1 फ़ीडिंग कॉइल कार 5T
2 डबल मंड्रिल अनकोइलर Φ508 मिमी, 5T भार
3 चिंच फीडर और तीन रोलर लेवलर Φ160 मिमी, 15 किलोवाट
4 हाइड्रोलिक कतरनी 3 x 700
5 पिट लूप1 लम्बाई 3000 मिमी
6 साइड गाइड और प्रेस रोलर 100-700 मिमी चौड़ाई
7 काटने की मशीन Φ180mm,55KW
8 किनारे स्क्रैप वाइंडर और स्ट्रिप्स पूंछ प्रेस 3KW x 2
9 गड्ढा संचयक लम्बाई 3000 मिमी
10 पूर्व विभाजक, तनावकर्ता, संतुलन रोलर दो बार अलग, ऊन महसूस तनाव, बेल्ट तनाव
11 रिकोइलर (अलग करने वाली डिस्क के साथ, धक्का)

Φ508mm, 55KW, 5T

Φ300mm, 5T

Φ200mm, 3T

Φ100mm, 1T

12 ट्रॉली को बाहर निकालने वाले कॉइल 5T
13 हाइड्रोलिक प्रणाली रेक्स्रोथ वाल्व, युकेन पंप
14 विद्युत नियंत्रण प्रणाली पार्कर डीसी ड्राइव, सीमेंस पीएलसी और टच स्क्रीन



विन्यासः

भाग सामग्री, प्रसंस्करण, ब्रांड
धुरी, धुरी, रोलर 42CrMo, HB250-275
स्लिटर बार्बर 42CrMo फोर्जिंग, HB280-300, सतह MF HRC50-55, हार्ड क्रोम कोटिंग, सतह पॉलिशिंग
फ्रेम, आधार Q235-A,Q345 ((16Mn) स्टील प्लेटों का वेल्डिंग, एनीलिंग उपचार
गियरबॉक्स बॉडी Q345 प्लेटों का वेल्डिंग, ताप उपचार, रेत के धमाके, प्राइमर पेंटिंग
गियरः 40Cr फोर्जिंग स्टील, HB240-255, दांतों का मुख कठोर, दांत पीस
अनकोइलर रिकोइलर सेगमेंटः 55# कास्ट स्टील, टेम्परिंग, हार्ड क्रोम कोटिंग और पॉलिशिंग
हाइड्रोलिक पंप युकेन पिस्टन चर पंप
पीएलसी सीमेंस एस200
असर HRB, ZWZ, SKF
न्युमेटिक भाग हवाई हमला, एसएमसी

हाई प्रिसिजन मेटल स्लिटिंग लाइन ब्रास कॉपर स्ट्रिप स्लिटिंग लाइन मशीन 4 X 650हाई प्रिसिजन मेटल स्लिटिंग लाइन ब्रास कॉपर स्ट्रिप स्लिटिंग लाइन मशीन 4 X 650
