SUS304 SUS201 स्टेनलेस स्टील स्लीटिंग मशीन 0.3-3 X 1250

SUS304 SUS201 स्टेनलेस स्टील स्लीटिंग मशीन 0.3-3 X 1250
Basic Properties
country of origin
वूशी, चीन
Brand Name
Jinye
PRODUCT MODEL
एसयूएस 0.3-3 एक्स 1250
Trading Properties
MOQ
1 सेट
Packing
फिल्म लिपटे 3 x 40HC
period for dispatch
120-180 दिन
payment method
टी/टी
Supply Capacity
प्रति वर्ष 10 सेट

Product Details

प्रमुखता देना:

SUS201 स्टेनलेस स्टील स्लीटिंग मशीन

,

SUS304 स्टेनलेस स्टील स्लीटिंग मशीन

,

एसएस कॉइल स्लीटिंग मशीन 3 एक्स 1250

Prodcut Name: स्टेनलेस स्टील काटना मशीन
Sheet Coil Material: स्टेनलेस स्टील 200, 300, 400 श्रृंखला
Sheet Width: 300-1250 मिमी
Sheet Thickness: 0.3 ∙3.0 मिमी
Slitting Speed: 120एम/मिन
Coil I.D: 508 मिमी, 610 मिमी
Coil O.D: 1800 मिमी
Coil Weight: 20टी
Number Of Slitting: 3 मिमी 10 स्लिट्स
Slitting Precision: + -0.10 मिमी
Applicable Industries: ऊर्जा और खनन, घरेलू उपयोग, होटल, खुदरा, कृषि, निर्माण कार्य, कपड़ा दुकानें, रेस्तरां, निर्माण सामग्र
Key Selling Points: उच्च परिशुद्धता, उच्च उत्पादकता, कम लागत और उच्च गति
After Sales Service: ऑनलाइन समर्थन, फ़ील्ड स्थापना
After Warranty Service: वीडियो तकनीकी सहायता, ऑनलाइन समर्थन, फील्ड रखरखाव
Product Brief
गर्म बिक्री स्टेनलेस स्टील काटने की मशीन (SUS304 SUS201 0.3-3 X 1250) उच्च परिशुद्धता स्टेनलेस स्टील कॉइल काटना लाइन बहुत मजबूत और बहुत सटीक होना चाहिए। सादे कार्बन स्टील की तुलना में उपज ताकत ≤350Mpa खिंचाव शक्ति ≤550Mpa,स्टेनलेस स्टील शीट की ताकत अधिक हैस्टेनलेस स्टील शीट उच्च गुणवत्ता वाली स्टील ...
Product Description

गर्म बिक्री स्टेनलेस स्टील काटने की मशीन (SUS304 SUS201 0.3-3 X 1250)



उच्च परिशुद्धता स्टेनलेस स्टील कॉइल काटना लाइन बहुत मजबूत और बहुत सटीक होना चाहिए। सादे कार्बन स्टील की तुलना में उपज ताकत ≤350Mpa खिंचाव शक्ति ≤550Mpa,स्टेनलेस स्टील शीट की ताकत अधिक हैस्टेनलेस स्टील शीट उच्च गुणवत्ता वाली स्टील है, इसकी सतह उज्ज्वल और चिकनी है, इसे काटने की प्रक्रिया में अच्छी तरह से संरक्षित किया जाना चाहिए,सभी ट्रांसमिशन रोलर्स पीयू रबर लेपित होंगे.

SUS304 SUS201 0.3-3 X 1250 गर्म बिक्री स्लिटिंग मशीन है, आने वाली सामग्री और बजट योजना में ग्राहक की मांग को पूरा करती है।





विशेषताएं

1बहुत मजबूत डिकोइलर और कॉइल खोलने वाले प्रेस रोलर और पीलर झाड़ू प्लेट, स्टील स्ट्रिप खींचने के समय स्टील कॉइल को स्थिर रूप से पकड़ने के लिए, और स्ट्रिप हेड को चुटकी खिला उपकरण में भेजने के लिए।

2स्लिटरः स्लिटर स्टैंड, शाफ्ट, चाकू सामान्य स्लिटर से बड़े और मजबूत होते हैं। ड्राइव मोटर शक्ति सामान्य मॉडल स्लिटर से लगभग 50% अधिक होती है।

3सभी ट्रांसमिशन रोलर्स पीयू रबर लेपित हैं ताकि एसटीएस शीट की सतह को खरोंच से बचाया जा सके।

4स्टील स्ट्रिप जमा करने के लिए एक्यूमेटर पिट लूप लंबा और गहरा है।

5.टेंशन प्रावधान इकाई में रोलर और ऊन दोनों ही होते हैं जो रिकोइलिंग के लिए समायोज्य स्थिर तनाव प्रदान करते हैं।

6रिकोइलर में पोर्टल फ्रेम प्रकार का ओवरआर्म सेपरेटर होता है, ऊपर से लेकर प्रेस सेपरेटिंग स्ट्रिप्स तक।

7काटने की गति आमतौर पर 80 मीटर/मिनट के भीतर सीमित होती है।

8चाकू काटने के लिए विशेष सामग्री SKD11, H13K, SLD आदि की होगी।

9हाइड्रोलिक प्रणाली जैसे हाइड्रोलिक सिलेंडर, वाल्व, मजबूत और अधिक टिकाऊ होना चाहिए।



काटने की परिशुद्धता:

  • स्लिट चौड़ाई सहिष्णुताः ₹0.10mm; स्लिट चौड़ाई <300mm, मोटाई <1.2mm, स्लिट चौड़ाई सहिष्णुता ₹0.05mm;
  • स्लिट कैंबरः 300 मिमी से अधिक चौड़ी पट्टी के लिए ₹0.5 मिमी/एम, < 300 मिमी की पट्टी के लिए ₹1.0 मिमी/एम। मदर कॉइल किनारे से 100 मिमी के भीतर किनारे की पट्टी प्रतिबंध में नहीं है।
  • बर्स: ₹0.05 मिमी, या कहें, 1 मिमी से अधिक मोटी पट्टी का 5% से अधिक नहीं तेज चाकू और उचित चाकू के अंतराल की स्थिति में स्थिर गति से काटने के लिए।
  • प्रतिबाधा चौंकाने वाला ± 0.5 मिमी (स्थिर गति पर, गति परिवर्तन इतना तेज़ नहीं है
  • रिकोइल टर्रिफॉर्मः ±2.0 मिमी (अधिकतम रोलिंग व्यास पर)

लेआउट प्रक्रियाः

कॉइल तैयार करने वाली सीडल, कॉइल लोडिंग कार, प्रेस रोलर के साथ एकल मंडरल अनकोइलर, कॉइल हेड पीलर, चुटकी फीडर और 5 रोलर प्री-लेवलर, शीयर, पिट लूप 1, साइड गाइड, स्लिटर, स्क्रैप वाइंडर,पिट लूप 2, टेन्सर और प्री-सेपरेटर, पोस्ट शीयर और डिफ्लेक्टर रोलर, ओवरआर्म सेपरेटर के साथ रिकोइलर, कॉइल डिस्चार्जिंग कार, (टर्निस्टाइल)



पैरामीटरः

स्लिटिंग लाइन 0.3 -3 X 1250 120mpm पैरामीटर
आने वाले स्टील कॉइल ID508mm, 610mm, OD1800mm, कॉइल वजन 20T
तैयार बेबी कॉइल्स ID508mm, OD1800mm, कॉइल वजन 20T अधिकतम
मदर कॉइल की चौड़ाई 300-1250 मिमी
बेबी कॉइल की चौड़ाई 30mm-600mm
काटने की संख्या 1 मिमी x 30 स्लिट्स; 3 मिमी x 10 स्लिट्स
मुख्य मोटर स्लिटर 110KW + रीकोइलर 132KW
स्लिटर चाकू ID220 x OD340 x 15 मिमी SKD11 HRC58-61
रिकोइलर मंड्रिल सीमलेस मंड्रिल
वैकल्पिक त्वरित विनिमय स्लिटर, अनलोडिंग टर्नस्टाइल
काटने की गति 0-120 एमपीएम समायोज्य
विन्यास सीमेंस पीएलसी, पार्कर ड्राइव, रेक्स्रोथ वाल्व
काटने की सटीकता स्लिट की चौड़ाई ±0.10 मिमी; कैंबर ±0.1 मिमी/एम; बोर 5% मोटाई; रिकोइल हम्प <0.5 मिमी



विन्यासः

भाग सामग्री, प्रसंस्करण, ब्रांड
धुरी, धुरी, रोलर 42CrMo, HB250-275
स्लिटर बार्बर 42CrMo फोर्जिंग, HB280-300, सतह MF HRC50-55, हार्ड क्रोम कोटिंग, सतह पॉलिशिंग
फ्रेम, आधार Q235-A,Q345 ((16Mn) स्टील प्लेटों का वेल्डिंग, एनीलिंग उपचार
गियरबॉक्स बॉडी Q345 प्लेटों का वेल्डिंग, ताप उपचार, रेत के धमाके, प्राइमर पेंटिंग
गियरः 40Cr फोर्जिंग स्टील, HB240-255, दांतों का मुख कठोर, दांत पीस
अनकोइलर रिकोइलर सेगमेंटः 55# कास्ट स्टील, टेम्परिंग, हार्ड क्रोम कोटिंग और पॉलिशिंग
हाइड्रोलिक पंप युकेन पिस्टन चर पंप
पीएलसी सीमेंस एस200
असर HRB, ZWZ, SKF
न्युमेटिक भाग हवाई हमला, एसएमसी

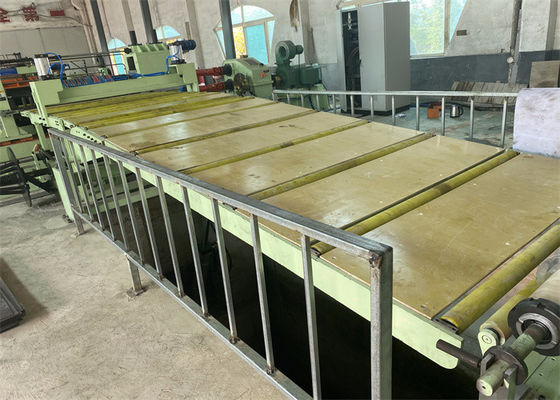

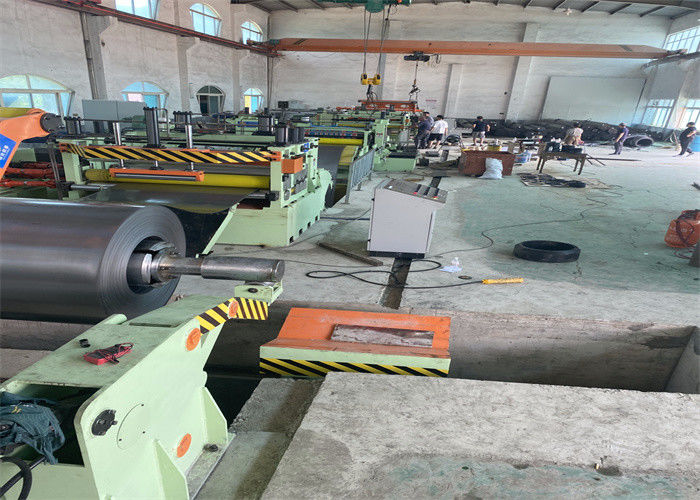

SUS304 SUS201 स्टेनलेस स्टील स्लीटिंग मशीन 0.3-3 X 1250

SUS304 SUS201 स्टेनलेस स्टील स्लीटिंग मशीन 0.3-3 X 1250SUS304 SUS201 स्टेनलेस स्टील स्लीटिंग मशीन 0.3-3 X 1250SUS304 SUS201 स्टेनलेस स्टील स्लीटिंग मशीन 0.3-3 X 1250SUS304 SUS201 स्टेनलेस स्टील स्लीटिंग मशीन 0.3-3 X 1250
