Q235 S355 स्टील कॉइल स्लिटिंग लाइन मशीन हैवी गेज स्लिटिंग लाइन 14 X 2000

Q235 S355 स्टील कॉइल्स 14 x 2000 के लिए भारी गेज स्लिटिंग लाइन

अनुदैर्ध्य दिशा में 3-14 मिमी मोटी कॉइल प्लेट काटने के लिए (या उच्च तन्यता भारी गेज स्लिटिंग, जैसे 2-8 मिमी), आदि..., स्लिटिंग मशीन मजबूत मशीन संरचना के साथ भारी भार वहन करेगी!

भारी गेज स्लिटिंग लाइन का स्वचालन स्तर उच्च होना चाहिए, क्योंकि भारी मशीन के लिए मैनुअल संचालन संभव नहीं होगा, सभी समायोजन स्वचालित होने चाहिए, जैसे कॉइल हेड थ्रेडिंग, सेंट्रल गाइड, स्क्रैप वाइंडिंग, सेपरेटर बदलना, कॉइल लोडिंग और अनलोडिंग, आदि।

स्पष्ट रूप से भारी गेज स्लिटिंग लाइन एक बड़ा निवेश है, भारी गेज स्टील कॉइल्स स्लिटिंग, कम कार्बन स्टील या कम मिश्र धातु स्टील के लिए इसका अनुप्रयोग, शायद इसकी स्लिटिंग की संख्या इतनी अधिक नहीं है क्योंकि मोटाई गेज स्ट्रिप्स की चौड़ाई छोटी नहीं होगी।

विशेषताएँ:

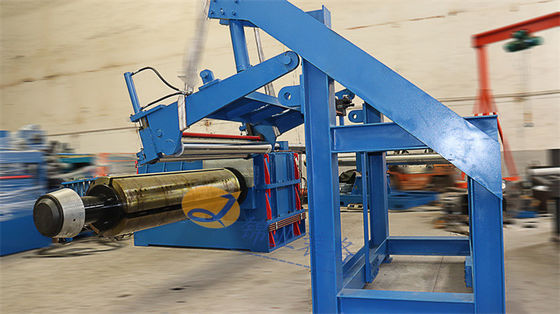

1. बड़ा बाफ़ल डबल कोन अनकॉइलर: मोटी स्टील कॉइल प्लेट अक्सर बड़े बाहरी व्यास के साथ भारी होती हैं, कॉइल का अधिकतम वजन 30-40T हो सकता है और बाहरी व्यास लगभग 2200 मिमी तक होता है। आंतरिक कॉइल व्यास इतने नियमित नहीं होते हैं, एक अंडाकार आकार के दिखते हैं, विपरीत दो कोन मैंड्रेल आसानी से अंदर कॉइल का समर्थन कर सकते हैं।
2. स्लिटिंग से पहले मजबूत प्री लेवलर: मोटी प्लेट को रोलिंग लाइन में कॉइल्स बनने के लिए लपेटा गया था, स्ट्रिप्स का कॉइलिंग त्रिज्या मजबूत है, मजबूत लेवलर कॉइल बेंडिंग त्रिज्या को सपाट करने के लिए समतल कर सकता है, बाद में स्लिटिंग के लिए तैयार है।
3. मोटराइज्ड एडजस्टिंग साइड गाइड: मोटाई गेज शीट के लिए, साइड गाइड एडजस्टिंग पैनल पर बटन दबाकर मोटर चालित होता है।

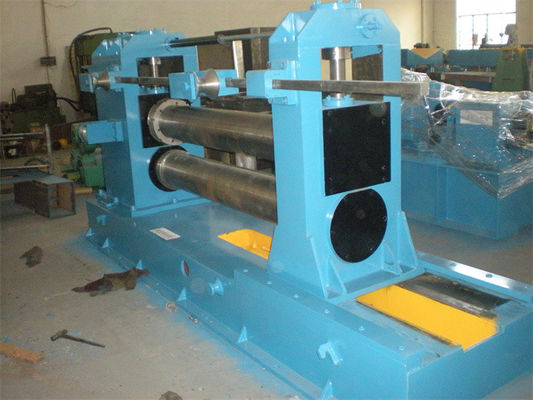

4. स्लिटर और रिकॉइलर: संरचना सामान्य के समान है, बहुत मजबूत है, और कुछ भाग विशेष सामग्री अपनाते हैं। स्लिटिंग और रिकॉइलिंग पीएलसी नियंत्रण द्वारा सिंक्रनाइज़ेशन में काम करते हैं।
5. प्रत्येक तरफ दो स्क्रैप वाइंडर: एक बड़े एसी फ्रीक्वेंसी मोटर द्वारा स्वतंत्र रूप से संचालित, स्क्रैप वाइंडिंग विस्थापन के साथ।
6. फाइव रोलर टेंशनर: फाइव रोलर्स टेंशन 3 ओवर 2 रोलर संरचना है, जो स्टील स्ट्रिप्स को स्थिर रिकॉइलिंग टेंशन के तहत कसकर रखती है
7. रिकॉइलर पर स्ट्रिप्स सेपरेटिंग प्रेस फ्रेम: निरंतर रिकॉइलिंग सुनिश्चित करने के लिए, प्रत्येक स्ट्रिप को क्रम में और कसकर एक परत को दूसरी परत पर रखा जाना चाहिए, हाइड्रोलिक सेपरेटिंग प्रेस फ्रेम नींव पर ठोस रूप से खड़ा होता है, दो हाइड्रोलिक सिलेंडरों द्वारा रिकॉइलिंग स्ट्रिप्स पर सेपरेटिंग शाफ्ट को दबाता है।
8. इलेक्ट्रिक कंट्रोल: सेंट्रल कंट्रोल कैबिनेट स्लिटिंग मशीन के पीछे ड्राइव साइड पर है, ऑपरेटर पैनल मशीन के सामने बैठते हैं, जिसमें टच स्क्रीन और सीमेंस पीएलसी है।
9. हाइड्रोलिक पावर पैक दो स्टेशन होंगे, एक लाइन के फ्रंट स्टेज पर, दूसरा रियर स्टेज पर।

 संरचना और पैरामीटर:

लेआउट:
