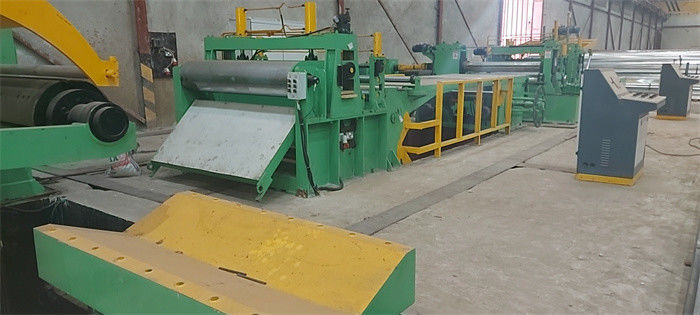

लाइट गेज हाई स्पीड प्रिसिजन स्लिटिंग लाइन 0.3-3 X 1250

लाइट गेज के लिए हॉट सेल प्रिसिजन स्लिटिंग लाइन (0.3-3 X 1250)

लाइट गेज शीट स्लीटिंग लाइन में गर्म बिक्री मॉडल है,0.3-3 X 1250, स्लिटिंग गति आमतौर पर 120 मीटर / मिनट, तंत्र की व्यवस्था की जाती हैसमय कम करने के लिए, कॉइल के लिए लोडिंग, थ्रेडिंग और अनलोडिंग का समय 10 मिनट में समाप्त किया जा सकता है।आम तौर पर 15T कॉइल को 30-40 मिनट की जरूरत होती है, प्रत्येक दिन 8 घंटे 200T का उत्पादन कर सकते हैं।

लाइट गेज मेटल हाई स्पीड हाई प्रिसिजन स्लीटिंग लाइन में सटीक रूप से डिज़ाइन, मशीनीकृत, असेंबल और स्थापित करने की विशेषता है, हमने रूस (2 सेट), कजाकिस्तान (2 सेट), कोस्टा रिका (1 सेट), अल सल्वाडोर (1 सेट) को 3 x 1250 स्लिटिंग लाइन की आपूर्ति की। , कोलम्बिया (1 सेट), तंजानिया (1 सेट), नाइजीरिया (1 सेट), फिलीपींस (2 सेट), आदि।

रचना और लेआउट

कॉइल तैयार करने वाली सैडल, कॉइल लोडिंग कार, अनकॉइलर, कॉइल हेड ओपनर, पिंच फीडर और प्री-लेवलर, शीयर, पिट एकक्यूमुलेटर 1, एंट्री गाइड, स्लीटर, स्क्रैप वाइन्डर, पिट एक्युमुलेटर 2, टेंशनर और प्री-सेपरेटर, पोस्ट शीयर और डिफ्लेक्टर रोलर , ओवरआर्म सेपरेटर के साथ रीकॉइलर, कॉइल डिस्चार्जिंग कार, (घूमने वाला दरवाज़ा)

• 1. कुंडल भंडारण काठी: काठी पर कुंडल तैयार रखें, कुंडल कार कुंडल के नीचे आती है और इसे ऊपर उठाती है
• 2. कॉइल लोडिंग कार: या तो फ्लोर टाइप कॉइल कार या पिट टाइप, अनकॉइल मैंड्रेल पर लोड कॉइल।
• 3. सिंगल मैंड्रेल अनकॉइलर: मानक Ф508mm के लिए हाइड्रोलिक एक्सपेंशन मैंड्रेल, और बड़े आईडी कॉइल्स को अनकॉइल करने के लिए अतिरिक्त सेगमेंट या रबर स्लीव स्थापित कर सकते हैं।
• 4. कॉइल हेड प्रेस रोलर, पीलर फावड़ा प्लेट: कॉइल हेड खोलने के लिए और सिर को पिंच फीडर में भेजें।
• 5. पिंच फीडर, 3रोल लेवलर, फ्रंट शीयर: थ्रेडिंग में कॉइल हेड को स्लीटर के लिए आगे भेजें, स्वचालित मोड में, स्लिटर के साथ सिंक्रोनस लगातार 1# संचायक लूप में स्ट्रिप भेज रहा है।
• 6.1 # संचायक लूप: स्वचालित मोड में थ्रेडिंग चरण के दौरान पतली शीट को पार करने के लिए पुल के रूप में हाइड्रोलिक फ़्लैपिंग प्लेट, पिंच फीडिंग और स्लिटिंग गति को सिंक्रनाइज़ करने के लिए लूप पिट में स्टील ट्रिप जमा करें।
• 7. प्रेस रोलर्स और साइड गाइड: स्लिटर के केंद्र पर क्षैतिज और लंबवत स्टील स्ट्रिप को निर्देशित करने के लिए।
• 8. स्लिटर: समानांतर चाकू शाफ्ट की एक जोड़ी, एक जंगम स्लिटर स्टैंड, एक फिक्स्ड स्लिटर स्टैंड, स्क्रू डाउन मैकेनिज्म, मोटर और ट्रांसमिशन के साथ-साथ उच्च परिशुद्धता स्लिटिंग टूल शामिल हैं।
• 9.एज स्क्रैप वाइन्डर: विंड अप एज स्क्रैप, घुमावदार तनाव इन्वर्टर द्वारा नियंत्रित मोटर द्वारा प्रदान किया जाता है।
• 10.2# संचायक लूप पिट: 1# संचायक पिट के साथ समान संरचना, स्लिटिंग और रीकॉइलिंग की समकालिक गति की गारंटी के लिए, स्लिट स्ट्रिप्स कभी भी लूप में नहीं उलझती हैं।
• 11. प्रेस रोलर्स, टेंशन, पोस्ट शीयर: प्रेस स्लिट स्ट्रिप्स, हाइड्रोलिक वूल फेल्ट टाइप या रोलर टाइप टेंशन रिकोइलिंग का प्रावधान, कट स्ट्रिप टेल्स फ्लैट।
• 12.प्री सेपरेटर और डिफ्लेक्टर रोलर: रीकोइलिंग से पहले, स्टील स्ट्रिप्स को क्रम में अलग करें और मैंड्रेल ग्रिपर को रिकॉइल करने के लिए स्ट्रिप्स को डिफ्लेक्ट करें।

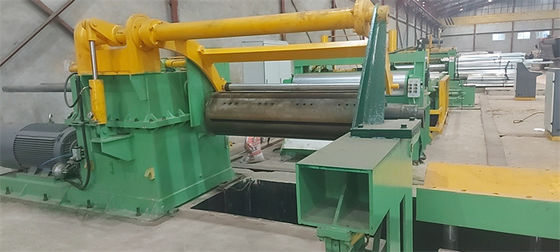

• 13. ओवरआर्म और रीकॉइलर को अलग करना: या तो सीमलेस या ओपन सेगमेंट मैंड्रेल, कॉइल स्ट्रिप्स बड़े करीने से।
• 14. कोइल्स अनलोडिंग कार: रिकॉइल मैंड्रेल से स्लिट कॉइल्स को अनलोड करें।
• 15. हाइड्रोलिक सिस्टम: हाइड्रोलिक पावर पैक, वाल्व, पाइप और जोड़
• 16. इलेक्ट्रिक कंट्रोल सिस्टम: सीमेंस पीएलसी काम करने वाली स्लिटिंग लाइन को नियंत्रित करने के लिए।

मापदंडों

नक्शा रेखाचित्र
