उत्पाद विवरण:
|
| नाम: | हैवी गेज फ्लाइंग कट टू लेंथ लाइन | विशेषता: | भारी गेज उच्च दक्षता |
|---|---|---|---|
| सामग्री: | एचआरसी, सीआरसी, जीआई, पीपीजीआई, एसएस | चादर की मोटाई: | 3-10 मिमी |
| शीट की चौड़ाई: | 800-2000 मिमी | कुंडल आईडी: | 610, 760 मिमी |
| कुंडल आयुध डिपो: | 2000 मिमी | कुंडल वजन: | 30टी |
| कतरन लंबाई: | 200 -10000 मिमी | काटने की गति: | 50 मीटर/मिनट |
| काटने की शैली: | ट्रैक कतरनी | न्याय के लिए संघर्ष करनेवाला: | 4हाय |
| कुल शक्ति: | 300 किलोवाट | भूमि क्षेत्रफल: | 45मी x 10मी |
| प्रमुखता देना: | 800 मिमी फ्लाइंग कट टू लेंथ लाइन,2000 मिमी फ्लाइंग कट टू लेंथ लाइन,एचआरसी हैवी गेज कट टू लेंथ लाइन |
||

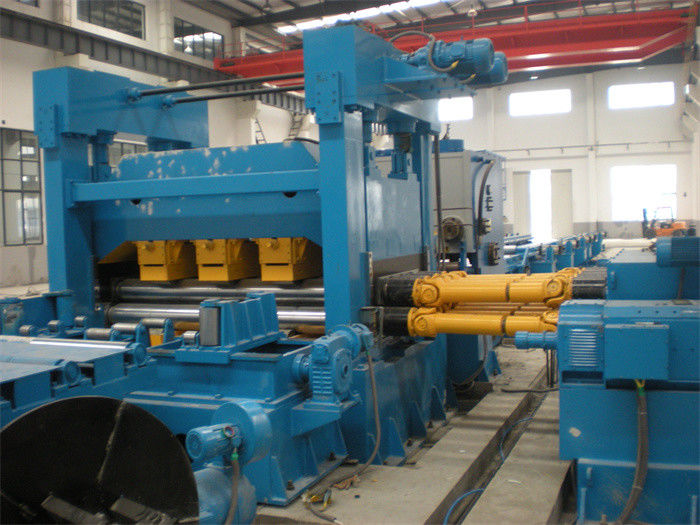

ट्रैक मूविंग शीयर के साथ हैवी गेज फ्लाइंग कट टू लेंथ लाइन
हैवी ड्यूटी ट्रैक कट टू लेंथ लाइन कुछ लंबी लंबाई की मोटी और मध्यम प्लेट बनाने के लिए उपयुक्त है, जिसमें 2-10 मिमी मोटाई होती है, न्यूनतम लागत पर अधिकांश प्लेटें बनाने के लिए:
कॉइल वजन 15-30T, कॉइल चौड़ाई 500-2000 मिमी, कॉइल इनर व्यास 508/610/760 मिमी
कुंडल पट्टी की लंबाई: औसत चौड़ाई 1500 मिमी लें
| 15000 किग्रा | 20000 किग्रा | 25000 किग्रा | 30000 किग्रा | |
| 2 मिमी | 640 | 850 | 1065 | 1280 मी |
| 4 मिमी | 320 | 425 | 535 | 640 मी |
| 8 मिमी | 160 | 212 | 268 | 320 मी |
| 10 मिमी | 125 | 167 | 208 | 250 मी |
प्लेट की मोटाई बढ़ने के साथ, समान कॉइल वजन पर स्ट्रिप की लंबाई कम होती है,
वास्तव में आमतौर पर कॉइल का वजन मोटाई बढ़ने के साथ बढ़ता है, स्ट्रिप की लंबाई समान रहती है या लंबी हो जाती है।
2. पट्टी की लंबाई पतली और लंबी होने पर लंबाई को समतल करना और काटना बंद करना कम उत्पादन देता है
लाइन की गति 50 मीटर / मिनट होने पर हमारी सिन्क्रो मूव कटिंग टू लेंथ लाइन प्लेट्स को एक चौथाई के भीतर काट सकती है।
3. मोटी प्लेट का बड़ा तार भी सिंक्रो काटने के अनुरूप होता है, काटने को 10 मिनट के भीतर समाप्त किया जा सकता है।
4. लेवलिंग मशीन, दो बार लेवलिंग, प्रीलेवलर और लेवलर, बहुत सपाट प्लेटों को आउटपुट करने के लिए सटीक और मजबूत है।
5. सिन्क्रो हाइड्रॉलिक शीयर फ्लैट प्लेटों को लंबाई में काटता है, फ्रंट लेवलिंग के साथ और स्टैकिंग के बाद बिना लूपिंग और न ही रुके।
6. स्टैकिंग स्वचालित है, इसमें वायवीय प्राप्त करने वाला ब्रैकेट, कैंची लिफ्ट टेबल और आउटपुट कार शामिल है।
पैरामीटर्स:
| लंबाई में कटौती करने के लिए कच्चा माल: स्टील कॉइल प्लेट विशिष्टता | |
| कुंडल प्लेट सामग्री | एचआरसी Q195, Q235, Q345 |
| जीआई, जस्ती स्टील प्लेट, एसजीसीसी, एसईसीसी, डीएक्स51डी, डीएक्स56डी, डीसी51डी, डीसी53, डीसी54डी | |
| SUS304, 316L, 321, 410, 420,430, | |
| मोटाई | 2-8 मिमी, 2.5-10 मिमी, |
| कुंडल प्लेट की चौड़ाई | 1250 मिमी, 1500 मिमी, 1800 मिमी, 2000 मिमी |
| कुंडल आंतरिक व्यास (आईडी) | 508 मिमी, 610 मिमी, 760 मिमी |
| कुंडल वजन | 20टी, 25टी, 30टी, 35टी |
| हैवी ड्यूटी ट्रैक फ्लाई शीयर कट टू लेंथ लाइन विशिष्टता | |
| लाइन की गति | 40-60 मी / मिनट |
| काटने की प्लेटों की लंबाई | 2000-8000 मिमी |
| काटने का प्रकार | हैवी ड्यूटी हाइड्रोलिक फ्लाई कटिंग |
| लंबाई सटीकता | ± 2 मिमी (एल = 3000 मिमी) |
| विकर्ण परिशुद्धता | ± 3 मिमी (एल = 3000 मिमी) |
| समतलता: | ± 2 मिमी / मी2 |
| उत्पादन लाइन आयाम | 50 मीटर लंबाई, 10 मीटर चौड़ाई |
संघटन:
| वस्तु | मात्रा | |
| 1 | लोडिंग स्टेशन | 1 |
| 2 | लोड हो रहा है कार | 1 |
| 3 | डबल हेड डेकोइलर | 1 |
| 4 | प्रीलेवलर (2+5 रोलर्स) | 1 |
| 5 | रोल टेबल | 1 |
| 6 | मुख्य स्तर (15रोल, 13 रोल) | 1 |
| 7 | एनकोडर, सर्वो लंबाई फिक्सिंग | 1 |
| 8 | ट्रैक चलती कतरनी | 1 |
| 9 | कन्वेयर बेल्ट, रोल टेबल | 1 |
| 10 | हाइड्रॉलिक सिस्टम | 1 |
| 1 1 | हवाई प्रणाली | 1 |
| 12 | स्नेहन प्रणाली | 1 |
| 13 | विद्युत नियंत्रण प्रणाली | 1 |
