उत्पाद विवरण:
|
| नाम: | एचआर हैवी ड्यूटी माइल्ड स्टील कट टू लेंथ लाइन | सामग्री: | एचआर, एचआरसी, एचआरएस माइल्ड स्टील |
|---|---|---|---|
| चादर की मोटाई: | 4-16 मिमी | शीट की चौड़ाई: | 1000-2000 मिमी |
| शीट की लंबाई: | 2000-12000 मिमी | काटने की गति: | 2 पीसी / मिनट x 10 मी |
| कुंडल आईडी: | 500-800 मिमी | कुंडल वजन: | 35टी |
| लंबाई सहनशीलता: | +/- 2 मिमी | चादर सपाटता: | 3 मिमी / एम 2 |
| कुल शक्ति: | 260 किलोवाट | भूमि क्षेत्रफल: | 35मी x 10मी |
| प्रमुखता देना: | माइल्ड स्टील कट टू लेंथ लाइन,2000mm स्टील कट टू लेंथ लाइन,हॉट रोल्ड स्टील कट टू लेंथ लाइन |
||

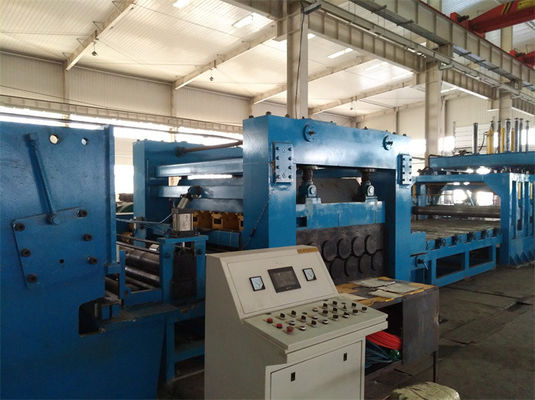

हॉट रोल्ड एचआर, एचआरसी, एचआरएस के लिए कार्बन स्टील कट टू लेंथ लाइन
थिक गेज हॉट रोल्ड माइल्ड स्टील कॉइल लंबाई प्रक्रिया में कटौती के लिए सबसे आम हैं, निर्माण, जहाज, मशीनरी, ऑटोमोबाइल आदि के संरचनात्मक निकाय के रूप में लागू होते हैं।
लेवलर स्टील कॉइल की लंबाई लाइन में कटौती की मूल मशीन है, तैयार प्लेटों की गुणवत्ता काफी हद तक लेवलिंग मशीन के प्रदर्शन पर निर्भर करती है।मोटी एचआरसी माइल्ड स्टील प्लेट्स के लिए, मेन लेवलर हैवी ड्यूटी बहुत मजबूत है।
4-16 x 2000 स्टील प्लेटों के लिए, रोलर व्यास 210 मिमी, 11 रोलर्स को इंटरलेस्ड वेव में 5 से अधिक 6 रोलर्स के साथ व्यवस्थित किया जाता है, 150KW के आसपास मोटर शक्ति, 20m / मिनट तक की गति।

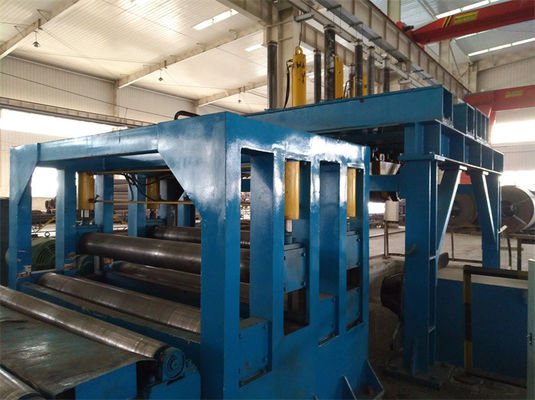

मोटी एचआरसी मजबूत स्टील प्लेटों के लिए, दो बार लेवलिंग बहुत आवश्यक और प्रभावी होती है, एक प्री-लेवलर और मेन लेवलर।प्री-लेवलर कोइलिंग बेंड्स को हैंडल करने के लिए है और मेन लेवलर शीट्स को समतल करने के लिए है। प्रीलेवलर हाइड्रोलिक थ्री रोलर्स (एक ओवर टू) या मोटर ड्राइव फाइव रोलर्स (टू ओवर थ्री) हो सकता है, हार्ड एचआरसी स्टील कॉइल, फाइव रोलर्स लेवलर को देखते हुए अधिक प्रभावी है।हम सऊदी अरब में एटीह स्टील, जॉर्डन में मॉडर्न मेटल, नाइजीरिया में 12 x 2100 सबा स्टील को भारी एचआरसी स्टील लेवलिंग कट टू लेंथ लाइन की आपूर्ति करते हैं।
एक लेवलर निश्चित सीमा के शीट गेज को समतल कर सकता है, जैसे कि 0.3-3 मिमी, 1.5-6 मिमी, 4-16 मिमी, जब कोई ग्राहक विस्तृत मोटाई की रेंज की शीट बनाना चाहता है, तो दो लेवलर को लाइन पर क्रमिक रूप से रखने पर विचार कर सकता है, एक लेवलर पर ध्यान केंद्रित करता है बड़ी मोटाई को समतल करना, जबकि छोटी मोटाई के लिए दूसरा समतल (जैसे 2-12 मिमी को 2 -4 मिमी, 3-12 मिमी में विभाजित किया गया है)।
काटने की कतरनी एन्कोडिंग लंबाई फिक्स के साथ सामान्य हाइड्रोलिक कतरनी है।लंबाई मापने वाले रोलर फीडबैक के साथ, पीएलसी नियंत्रण द्वारा कतरनी ठीक से कट जाएगी।
पैरामीटर्स:
| कार्बन स्टील शीट लंबाई में कटौती | मापदंडों |
| स्टील का तार शीट मोटाई (मिमी) | 0.3-3 मिमी, 1-6 मिमी, 2 -8 मिमी, 3-12 मिमी, 4-16 मिमी |
| स्टील का तार शीट चौड़ाई (मिमी) | 1250 मिमी, 1600 मिमी, 2000 मिमी |
| अनकोइलिंग लोड (एमटी) | 15टी 25टी, 30टी, 35टी |
| लाइन की गति (एमपीएम) | 80m/मिनट, 60m/मिनट, 30m/मिनट |
| काटना सटीकता (मिमी) | ±1.0mm /2m लंबाई में |
| लेवलिंग सटीकता | ≤ ± 2 मिमी / मी2 |
| काटने की गड़गड़ाहट | मोटाई का ≤5% |
| स्टैकिंग परिशुद्धता | चौड़ाई में ≤1.0 मिमी, लंबाई में ≤1.5 मिमी, |
| कुल शक्ति (किलोवाट) | 130KW ~ 160KW ~180KW ~ 200KW`250KW |
| भूमि क्षेत्र (एल एक्स डब्ल्यू) | 30 - 50 मीटर x 10 मीटर |
संघटन:
| नहीं। | संघटन |
| 1 | सैडल, कॉइल लोडिंग कार |
| 2 | डबल मैंड्रेल अनकॉइलर |
| 3 | प्रीलेवलर 2+3 |
| 4 | 4 मी रोल टेबल |
| 5 | केंद्रीय मार्गदर्शक |
| 6 | मुख्य 4hi लेवलर |
| 7 | एनकोडर अंतिम शीट प्रेषक |
| 8 | हाइड्रोलिक कतरनी |
| 9 | डिलीवरी रोल टेबल |
| 10 | वायवीय पुशर |
| 1 1 | हाइड्रॉलिक सिस्टम |
| 12 | हवाई प्रणाली |
| 13 | विद्युत नियंत्रण प्रणाली |
