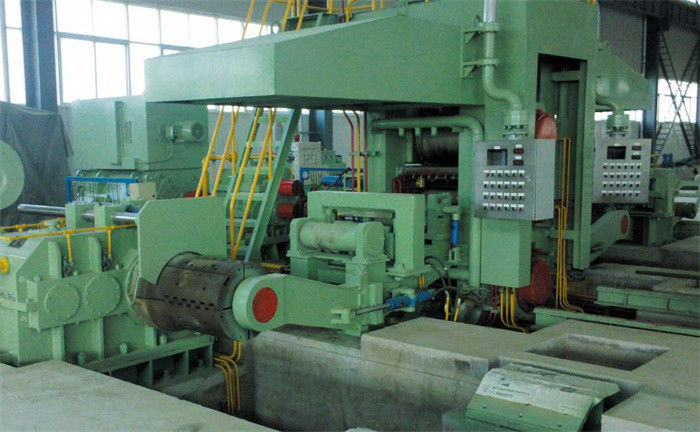

उच्च परिशुद्धता उच्च गति S6 उच्च प्रतिवर्ती रोलिंग मिल कोल्ड रोलिंग मिल मशीन

उच्च परिशुद्धता S6 उच्च प्रतिवर्ती कोल्ड रोलिंग मिल मशीन

6-हाय कोल्ड रोलिंग मिल का व्यापक रूप से कोल्ड रोल्ड प्लेन कार्बन स्टील, लो एलॉय स्टील और 600 मीटर / मिनट तक की गति में उपयोग किया जाता है

छह-रोल कोल्ड रोलिंग मिल की उच्च उत्पादकता, पट्टी के आकार और पट्टी की मोटाई की सहनशीलता के साथ उत्कृष्ट उत्पाद।

विशेषताएं:

1. चौड़ी, पतली स्टील की पट्टी रोल कर सकते हैं
2. कम रोलिंग पास और कम रोलिंग समय
3. मध्यवर्ती एनीलिंग के बिना अधिक कुल कटौती प्राप्त की जा सकती है
4. छोटी मोटाई भिन्नता
5. कोल्ड रोल्ड पट्टी अच्छी समतलता की होती है
6. रोलर हाउसिंग स्टैंड ज्योमेट्री विरूपण को अनुकूलित करता है
7. लंबे स्ट्रोक हाइड्रोलिक सिलेंडर के बदली अभिन्न अंग
8. तेजी से कमी की गति
9. बड़ी नियंत्रण शक्ति
10. इंटरमीडिएट रोलर पॉजिटिव बेंडिंग के लिए हाइड्रोलिक सिलेंडर मिल स्टैंड पर तय किया गया है
11. फास्ट रोल चेंजिंग डिवाइस वर्किंग रोल और इंटरमीडिएट रोल के रोल चेंजिंग टाइम को छोटा करता है।
12. रोलिंग पासलाइन स्वचालित रूप से समायोजित हो जाती है, और रोलर व्यास सीमा बड़ी होती है

विन्यास

1. हाइड्रोलिक एजीसी प्रणाली को दो-चरण कंप्यूटर द्वारा नियंत्रित किया जाता है।इसमें न केवल निरंतर रोल गैप, निरंतर रोलिंग बल, मोटाई पूर्व-नियंत्रण/निगरानी का कार्य है, बल्कि तनाव एजीसी भी है।
2. मुख्य रोलिंग मिल और बाएँ और दाएँ कोइलर सीमेंस के एक पूर्ण सेट द्वारा संचालित होते हैं जो इलेक्ट्रॉनिक रूप से नियंत्रित प्रत्यक्ष वर्तमान मोटर होते हैं।(मिश्रित घुड़सवार संरचना), एससीआर बिजली की आपूर्ति
3. रोलिंग मिल में हाइड्रोलिक प्रेशर सिस्टम, हाइड्रोलिक पंपिंग रेगुलेशन सिस्टम, साइड पुश रेगुलेशन सिस्टम, इंटरमीडिएट रोल के पॉजिटिव और नेगेटिव बेंडिंग रोल, प्रोसेस लुब्रिकेशन सिस्टम और इक्विपमेंट लुब्रिकेशन सिस्टम है।
4. बाएँ और दाएँ कुंडल बड़े तनाव वाले ठोस ड्रम, तनाव डिजिटल नियंत्रण को अपनाते हैं
5. उत्पादन प्रक्रिया के स्वचालन का एहसास करने के लिए यूनिट की उत्पादन प्रक्रिया इंटरलॉकिंग और फॉल्ट अलार्म को प्रोग्रामेबल लॉजिक कंट्रोलर (पीएलसी) द्वारा नियंत्रित किया जाता है।
6. रोलिंग मिल में पूर्ण हाइड्रोलिक दबाव होता है।इसमें फुल स्ट्रोक सेकेंड फ्लो कंट्रोल, डेविएशन एडजस्टमेंट कंट्रोल, ऑटोमैटिक प्रीलोडिंग कंट्रोल, थिकनेस प्री-कंट्रोल एजीसी, थिक मॉनिटरिंग एजीसी, टेंशन/स्पीड एजीसी, एक्सीलेरेशन और डेक्लेरेशन एजीसी कॉम्पेंसेशन कंट्रोल, रोल एक्सेंट्रिकिटी कॉम्पेंसेशन और रोलिंग प्रोसेस डेटाबेस के कंट्रोल फंक्शन हैं। , डेटा प्रदर्शन और संचालन नियंत्रण, उत्पाद की गुणवत्ता ट्रैकिंग फ़ंक्शन, उच्च गति रोलिंग डेटा स्वचालित रिकॉर्डिंग, स्वचालित रिपोर्ट पीढ़ी, गलती अलार्म और रिकॉर्डिंग।रिकॉर्डिंग और अन्य प्रक्रिया प्रबंधन कार्य।
7. प्रक्रिया मापदंडों और प्रमुख उपकरण मापदंडों का पता लगाने, प्रदर्शन और गलती अलार्म सिस्टम
8. प्रक्रिया स्नेहन के लिए पायस शीतलन प्रणाली और सटीक निस्पंदन प्रणाली का उपयोग किया जाता है।
9. रोलिंग मिलों में अधिभार संरक्षण, पट्टी टूटना संरक्षण और आपातकालीन पार्किंग जैसी सुरक्षा सुरक्षा प्रणालियाँ स्थापित हैं।
10. हार्ड टूथ फेस हेरिंगबोन गियर्स (ग्रेड 5 सटीकता) का उपयोग बाएं और दाएं कॉइलर्स और मुख्य मशीनों के लिए किया जाता है।SKF, FAG, TIMKEN का उपयोग हाई-स्पीड शाफ्ट बियरिंग्स के लिए किया जाता है और Harbin/Wafangdian/Luoyang Bearing Factory का उपयोग कम-स्पीड शाफ्ट बियरिंग्स के लिए किया जाता है।
11. इकाई के उत्पादन प्रक्रिया नियंत्रण का एहसास करने के लिए इकाई दो चरण के कंप्यूटर नियंत्रण को अपनाती है।यूनिट में रोलिंग शेड्यूल कैलकुलेशन, पास डिस्ट्रीब्यूशन, रेगुलेशन और पैरामीटर ऑप्टिमाइज़ेशन है।रीयल-टाइम प्रक्रिया पैरामीटर और कुंजी पहचान, प्रदर्शन और अलार्म
12. इंक्लाइन्ड वेज और स्टेप द्वारा रोलिंग लाइन एलिवेशन का त्वरित समायोजन
13. वर्क रोल इंटरमीडिएट रोल का त्वरित रोल परिवर्तन (लगभग 8 मिनट)
14.
15. गति को मापने के लिए एनकोडर को बनाए रखते हुए, यूनिट दूसरे प्रवाह नियंत्रण का एहसास करने और तैयार उत्पाद की दर में सुधार करने के लिए आयातित लेजर वेलोसीमीटर को अपनाती है
16. यूनिट टेंशन को सीधे आयातित टेन्सियोमीटर, क्लोज्ड-लूप कंट्रोल और डिजिटल डिस्प्ले द्वारा मापा जाता है
17. उच्च दबाव एजीसी प्रणाली के मुख्य घटक, झुकने वाली रोल प्रणाली और साइड रोल सिस्टम आयातित उत्पादों को अपनाते हैं;कम दबाव वाले हाइड्रोलिक सिस्टम के घटक घरेलू आयातित प्रौद्योगिकी द्वारा उत्पादित प्रसिद्ध उत्पादों को अपनाते हैं।
18. इकाई की मोटाई चीन में बने एक्स-रे मोटाई गेज द्वारा मापी जाती है, एनकोडर जर्मनी से P+F है, और निकटता स्विच जर्मनी से SICK द्वारा बनाया गया है।
19. साइड रोल सपोर्ट द्वारा वर्क रोल रेडियल रूप से स्थित है, जो कठोरता को बढ़ाता है और साइड झुकने से रोकता है।एक्सिस एंड सपोर्ट डोर द्वारा स्थित है और सिलेंडर द्वारा नियंत्रित है, जो तैयार उत्पाद पास के ऑन-लाइन रोल परिवर्तन के लिए सुविधाजनक है और स्टेनलेस स्टील रोलिंग की आवश्यकताओं को पूरा करता है।
20. रोलर बेयरिंग के बैकिंग बियरिंग के लिए तेल-वायु स्नेहन

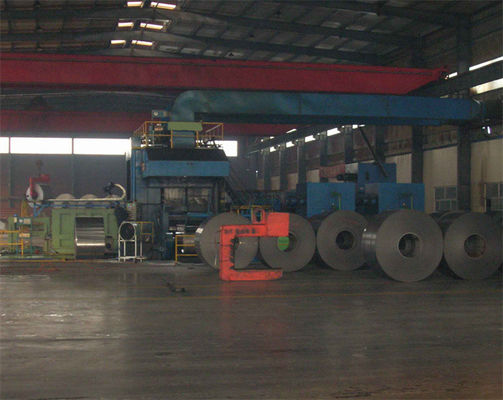

1150 S6 हाई हाइड्रोलिक AGC रिवर्सिंग कोल्ड रोलिंग मिल।
